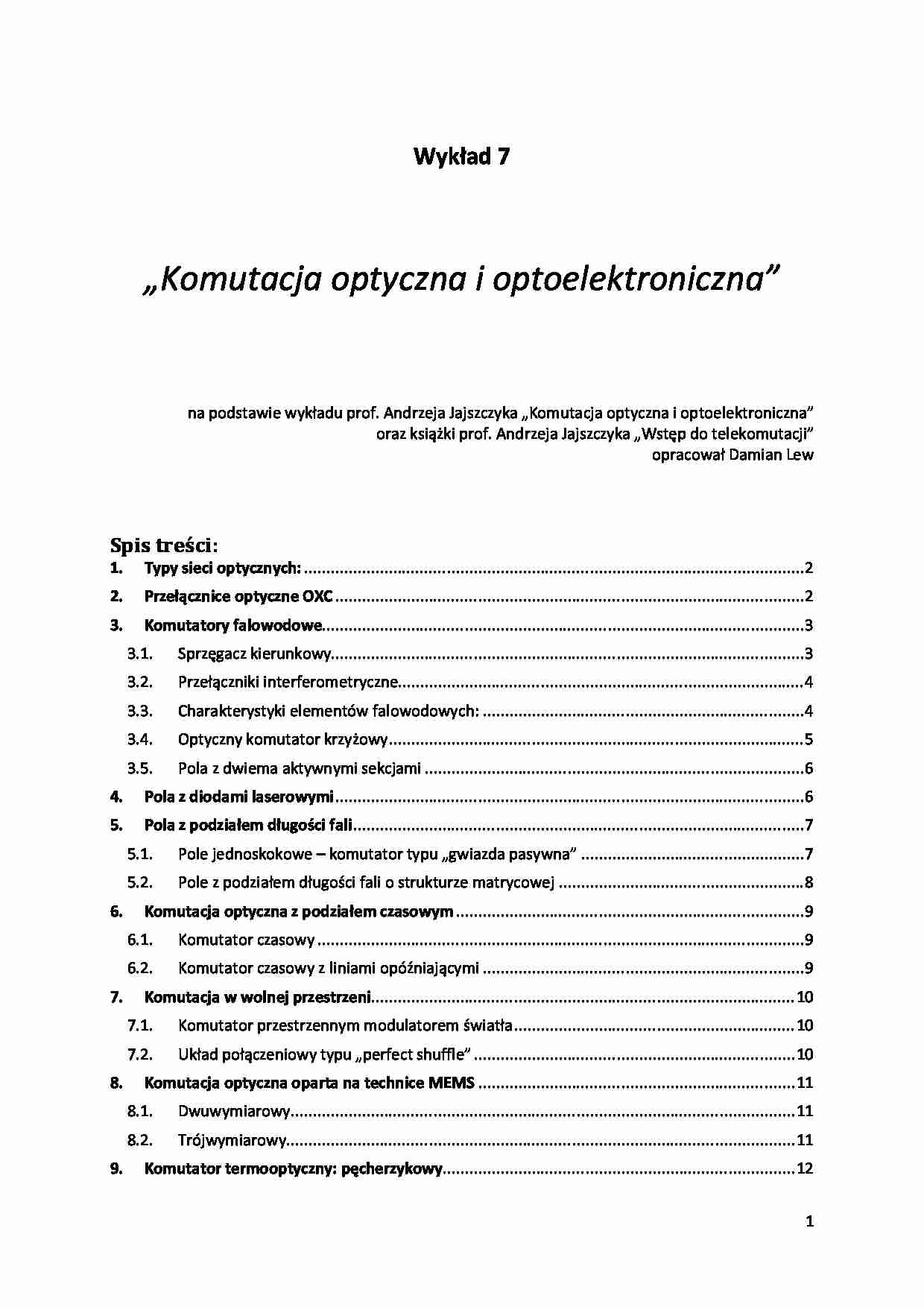

1      Wykład 7          „Komutacja optyczna i optoelektroniczna”        na podstawie wykładu prof. Andrzeja Jajszczyka „Komutacja optyczna i optoelektroniczna”  oraz książki prof. Andrzeja Jajszczyka „Wstęp do telekomutacji”   opracował Damian Lew      Spis treści:  1.   Typy sieci optycznych:  ................................................................................................................2  2.   Przełącznice optyczne OXC  .........................................................................................................2  3.   Komutatory falowodowe ............................................................................................................3  3.1.  Sprzęgacz kierunkowy..........................................................................................................3  3.2.  Przełączniki interferometryczne ...........................................................................................4  3.3.  Charakterystyki elementów falowodowych: ........................................................................4  3.4.  Optyczny komutator krzyżowy .............................................................................................5  3.5.  Pola z dwiema aktywnymi sekcjami .....................................................................................6  4.   Pola z diodami laserowymi  .........................................................................................................6  5.   Pola z podziałem długości fali  .....................................................................................................7  5.1.  Pole jednoskokowe – komutator typu „gwiazda pasywna” ..................................................7  5.2.  Pole z podziałem długości fali o strukturze matrycowej .......................................................8  6.   Komutacja optyczna z podziałem czasowym  ..............................................................................9  6.1.  Komutator czasowy .............................................................................................................9  6.2.  Komutator czasowy z liniami opóźniającymi ........................................................................9  7.   Komutacja w wolnej przestrzeni  ............................................................................................... 10  7.1.  Komutator przestrzennym modulatorem światła ............................................................... 10  7.2.  Układ połączeniowy typu „perfect shuffle” ........................................................................ 10  8.   Komutacja optyczna oparta na technice MEMS  ....................................................................... 11

(…)

…):
Zamiast pasywnych rozgałęźników używanych w przełączniku interferometrycznym
zastosowano w nim dwa pasywne (bez elektrod) sprzęgacze kierunkowe. Światło
wprowadzone do górnego światłowodu przenika w całości do dolnego światłowodu (w
sprzęgaczu pasywnym). Jeżeli do elektrod nie doprowadzone jest żadne napięcie, światło
dociera do drugiego sprzęgacza i proces przenikania energii jest kontynuowany. W takim
przypadku cała energia świetlna emitowana jest z dolnego falowodu wyjściowego.
Jeżeli przyłożone jest napięcie do elektrod to w interferometrze nastąpi przesunięcie fazy i w
rezultacie sygnał świetlny pojawi się na wyjściu górnego falowodu.
3.3.
Charakterystyki elementów falowodowych:
o Straty – wartość strat w najgorszym przypadku (droga optyczna o najwyższych
stratach) i start różnicowych (różnica…
… w bardziej
złożonych systemach komutacyjnych.
Z założenia układ „perfect shuffle” ma wyglądać tak:
Po prawej realizacja tego układu. Zawiera rozdzielacz promieni, soczewkę i dwa zwierciadła.
Rozdzielacz rozszczepia wejściowe promienie świetlne na dwie części i kieruje je do
zwierciadeł M1 i M2. Promienie padające na M2 są kierowane ku górze, przechodzą przez
rozdzielacz, a następnie powiększane przez soczewkę. Promienie odbite od M1 przesunięte
są ku dołowi i powiększone. W wyniku tego otrzymujemy „przetasowanie” promieni.
10
8. Komutacja optyczna oparta na technice MEMS
Inną ważną techniką komutacji optycznej jest technika mikroelektromechaniczna MEMS
(Micro-Electro-Mechanical System), polegająca na przełączaniu promieni świetlnych za
pomocą uchylnych zwierciadeł o bardzo małej średnicy. Matryca takich…
