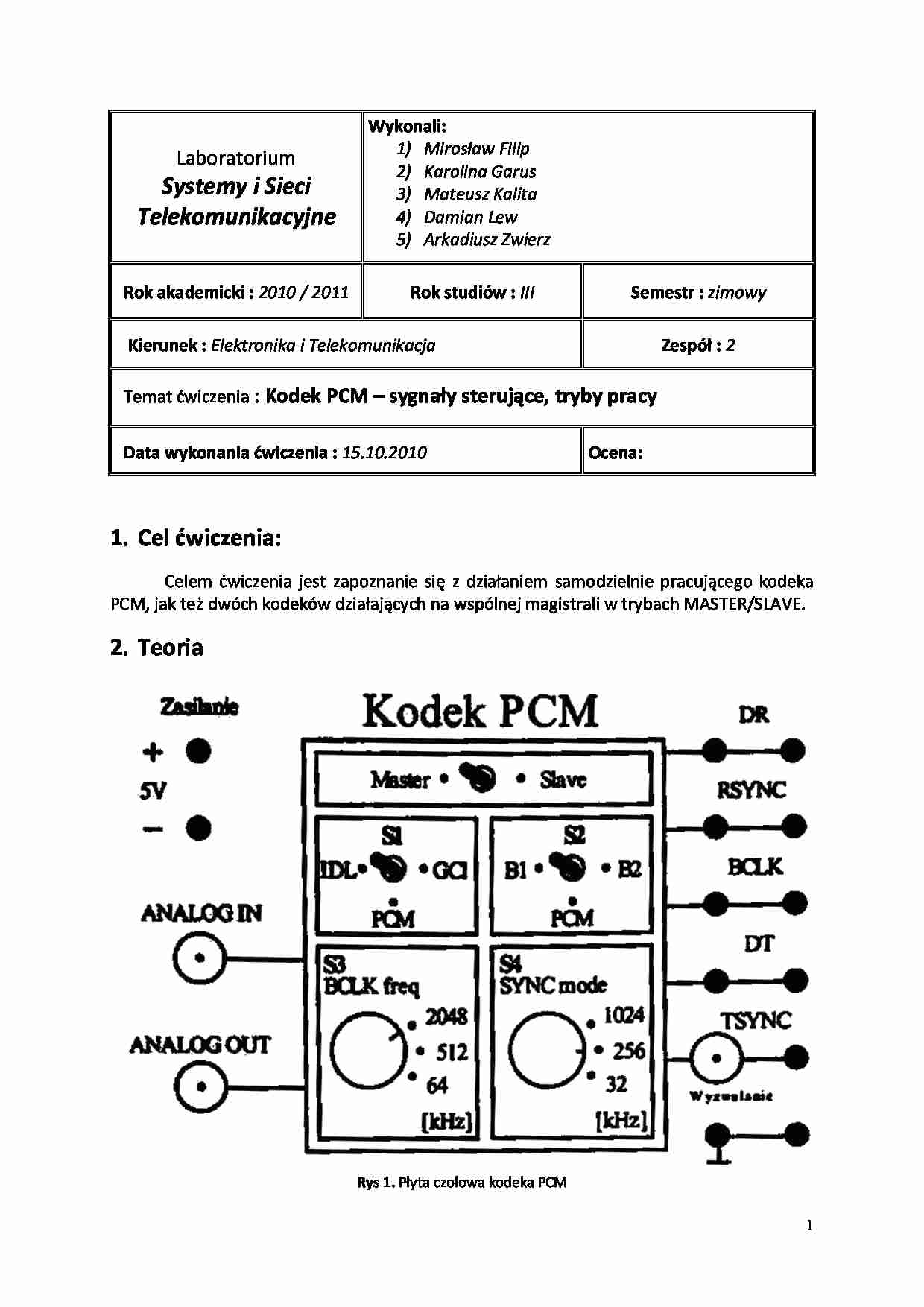

1 Laboratorium Systemy i Sieci Telekomunikacyjne Wykonali: 1) Mirosław Filip 2) Karolina Garus 3) Mateusz Kalita 4) Damian Lew 5) Arkadiusz Zwierz Rok akademicki : 2010 / 2011 Rok studiów : III Semestr : zimowy Kierunek : Elektronika i Telekomunikacja Zespół : 2 Temat ćwiczenia : Kodek PCM – sygnały sterujące, tryby pracy Data wykonania ćwiczenia : 15.10.2010 Ocena: 1. Cel ćwiczenia: Celem ćwiczenia jest zapoznanie się z działaniem samodzielnie pracującego kodeka PCM, jak też dwóch kodeków działających na wspólnej magistrali w trybach MASTER/SLAVE. 2. Teoria Rys 1. Płyta czołowa kodeka PCM 2 Opis : Przełącznik S1 (wybór trybu pracy kodeka) : o PCM – standardowy tryb pracy o IDL – standard transmisji używany w ISDN, gdzie ramka używa 2 kanałów do transmisji o GCI – standard transmisji używany w ISDN, gdzie ramka używa 2 kanałów do transmisji Przełącznik S2 (wybór kanału) : o Jeżeli S1 jest ustawione na PCM to S2 powinno również pracować w tym trybie o Jeżeli używamy IDL lub GCI to przełącznik powinien być ustawiony na któryś z kanałów {B1, B2} Przełącznik S3 : o Dla IDL : wybór częstotliwości zegara BCLK (256-2048)kHz o Dla GCI : wybór częstotliwości zegara BCLK (512-2048)kHz Przełącznik S4 : o Wybór częstotliwości sygnału FRAME SYNC. Powinien być on podkrotnością BCLK, wyliczyć ją można z zależności : = ∗ 2 , Gdzie : fS3 – częstotliwość zegara BCLK fS4 – częstotliwość zegara FRAME SYNC Jeżeli zegar FRAME SYNC jest ustawiony na wartość większą niż BCLK kodek przechodzi w stan POWER DOWN. Przełącznik MASTER/SLAVE : o Przy połączeniu dwóch kodeków jednoprzewodową magistralą przełącznik służy do ustawienia w jakim trybie pracuje kodek. Jeżeli jest to tryb MASTER, będzie on dostarczał sygnały sterujące : BLCK (sygnał transmisji danych), TSYNC (sygnał synchronizacji nadawanego własnego kanału). W przypadku trybu SLAVE, kodek będzie odbierał sygnały sterujące od drugiego kodeka (MASTER). o Gdy rozpoczynamy transmisję danych, kodek w trybie MASTER nadaje sygnał TSYNC, aby zsynchronizować kodeka SLAVE. Następnie impuls jest opóźniany
(…)
….
Częstotliwość próbkowania ramki PCM wynosi 8 kHz, a więc częstotliwość Nyquista
wynosi 4 kHz.
Powyżej 4 kHz sygnał wyjściowy może charakteryzować się całkowitym zanikiem
amplitudy, co wynika z twierdzenia Kotielnikowa – Shannona. Działa wtedy filtr
antyaliasingowy.
