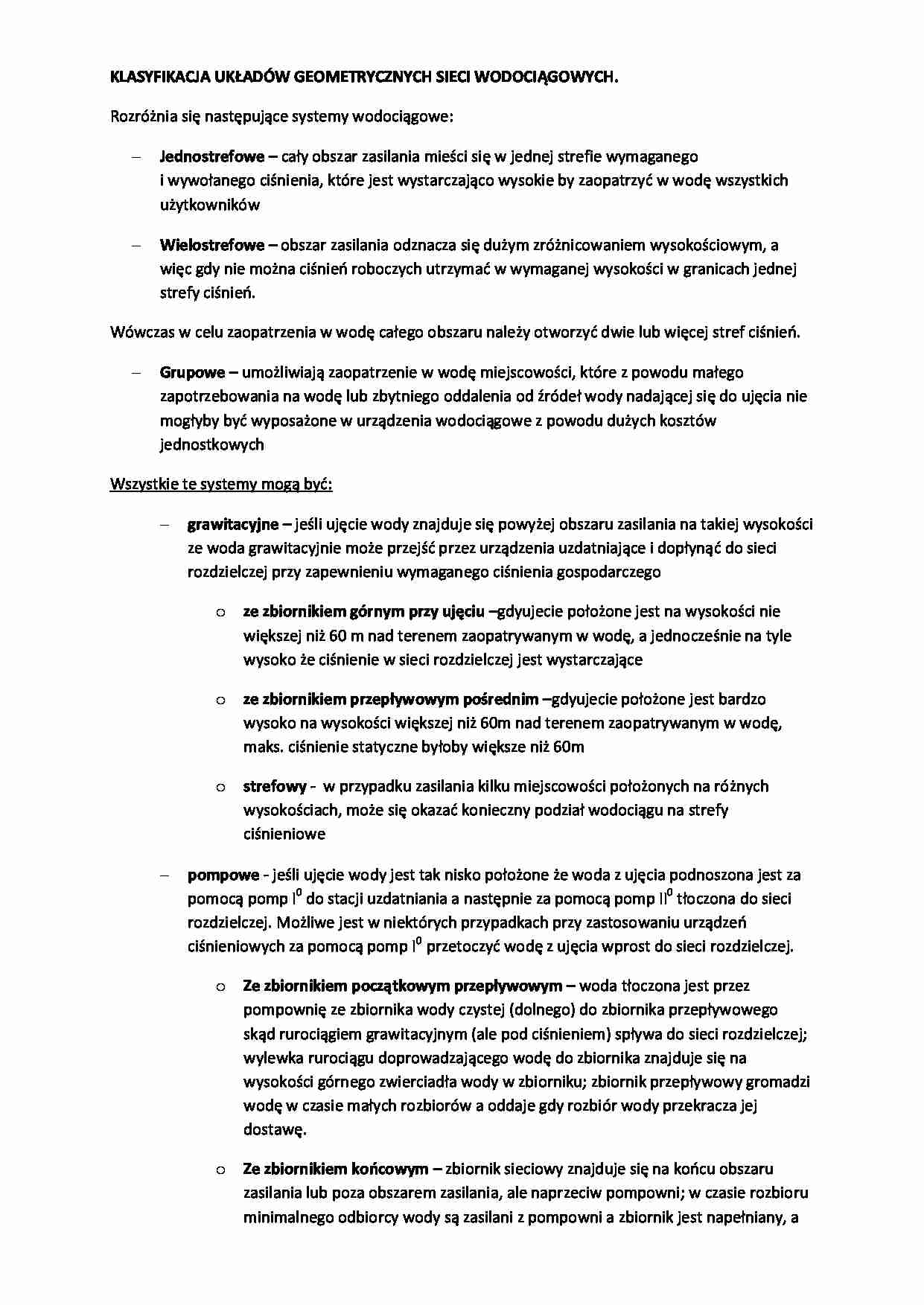

KLASYFIKACJA UKŁADÓW GEOMETRYCZNYCH SIECI WODOCIĄGOWYCH.
Rozróżnia się następujące systemy wodociągowe:
Jednostrefowe - cały obszar zasilania mieści się w jednej strefie wymaganego i wywołanego ciśnienia, które jest wystarczająco wysokie by zaopatrzyć w wodę wszystkich użytkowników
Wielostrefowe - obszar zasilania odznacza się dużym zróżnicowaniem wysokościowym, a więc gdy nie można ciśnień roboczych utrzymać w wymaganej wysokości w granicach jednej strefy ciśnień. Wówczas w celu zaopatrzenia w wodę całego obszaru należy otworzyć dwie lub więcej stref ciśnień. Grupowe - umożliwiają zaopatrzenie w wodę miejscowości, które z powodu małego zapotrzebowania na wodę lub zbytniego oddalenia od źródeł wody nadającej się do ujęcia nie mogłyby być wyposażone w urządzenia wodociągowe z powodu dużych kosztów jednostkowych
Wszystkie te systemy mogą być:
grawitacyjne - jeśli ujęcie wody znajduje się powyżej obszaru zasilania na takiej wysokości ze woda grawitacyjnie może przejść przez urządzenia uzdatniające i dopłynąć do sieci rozdzielczej przy zapewnieniu wymaganego ciśnienia gospodarczego ze zbiornikiem górnym przy ujęciu - gdy ujecie położone jest na wysokości nie większej niż 60 m nad terenem zaopatrywanym w wodę, a jednocześnie na tyle wysoko że ciśnienie w sieci rozdzielczej jest wystarczające
ze zbiornikiem przepływowym pośrednim - gdy ujecie położone jest bardzo wysoko na wysokości większej niż 60m nad terenem zaopatrywanym w wodę, maks. ciśnienie statyczne byłoby większe niż 60m strefowy - w przypadku zasilania kilku miejscowości położonych na różnych wysokościach, może się okazać konieczny podział wodociągu na strefy ciśnieniowe
pompowe - jeśli ujęcie wody jest tak nisko położone że woda z ujęcia podnoszona jest za pomocą pomp I0 do stacji uzdatniania a następnie za pomocą pomp II0 tłoczona do sieci rozdzielczej. Możliwe jest w niektórych przypadkach przy zastosowaniu urządzeń ciśnieniowych za pomocą pomp I0 przetoczyć wodę z ujęcia wprost do sieci rozdzielczej. Ze zbiornikiem początkowym przepływowym - woda tłoczona jest przez pompownię ze zbiornika wody czystej (dolnego) do zbiornika przepływowego skąd rurociągiem grawitacyjnym (ale pod ciśnieniem) spływa do sieci rozdzielczej; wylewka rurociągu doprowadzającego wodę do zbiornika znajduje się na wysokości górnego zwierciadła wody w zbiorniku; zbiornik przepływowy gromadzi wodę w czasie małych rozbiorów a oddaje gdy rozbiór wody przekracza jej dostawę. Ze zbiornikiem końcowym - zbiornik sieciowy znajduje się na końcu obszaru zasilania lub poza obszarem zasilania, ale naprzeciw pompowni; w czasie rozbioru minimalnego odbiorcy wody są zasilani z pompowni a zbiornik jest napełniany, a w czasie rozbiorów dużych część odbiorców jest zasilana z pompowni a część ze zbiornika; wahania wysokości podnoszenia pomp są większe niż w układzie ze zbiornikiem początkowym
