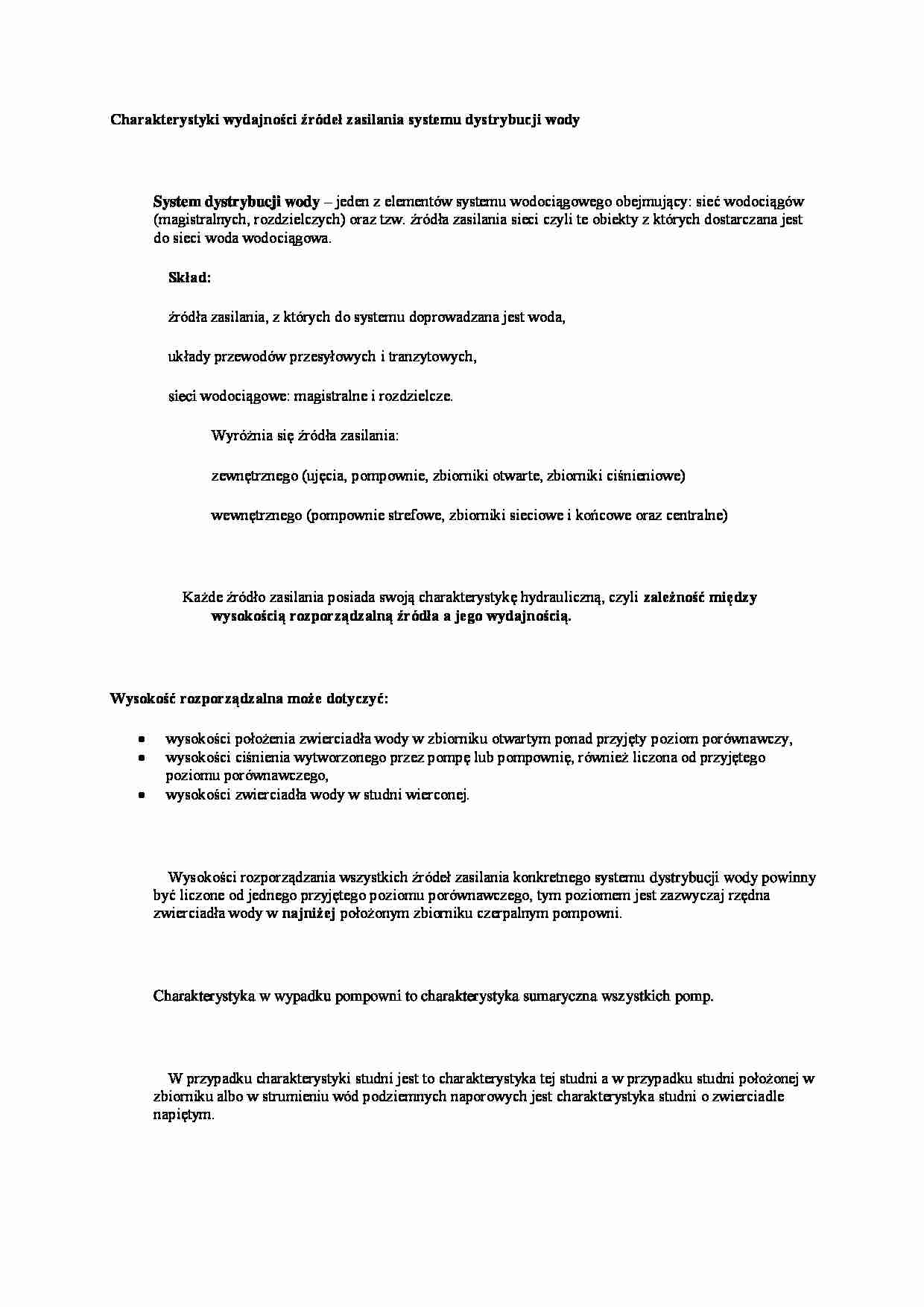

Charakterystyki wydajności źródeł zasilania systemu dystrybucji wody System dystrybucji wody – jeden z elementów systemu wodociągowego obejmujący: sieć wodociągów (magistralnych, rozdzielczych) oraz tzw. źródła zasilania sieci czyli te obiekty z których dostarczana jest do sieci woda wodociągowa. Skład: źródła zasilania, z których do systemu doprowadzana jest woda, układy przewodów przesyłowych i tranzytowych, sieci wodociągowe: magistralne i rozdzielcze. Wyróżnia się źródła zasilania: zewnętrznego (ujęcia, pompownie, zbiorniki otwarte, zbiorniki ciśnieniowe) wewnętrznego (pompownie strefowe, zbiorniki sieciowe i końcowe oraz centralne) Każde źródło zasilania posiada swoją charakterystykę hydrauliczną, czyli zależność między wysokością rozporządzalną źródła a jego wydajnością. Wysokość rozporządzalna może dotyczyć: wysokości położenia zwierciadła wody w zbiorniku otwartym ponad przyjęty poziom porównawczy, wysokości ciśnienia wytworzonego przez pompę lub pompownię, również liczona od przyjętego poziomu porównawczego, wysokości zwierciadła wody w studni wierconej. Wysokości rozporządzania wszystkich źródeł zasilania konkretnego systemu dystrybucji wody powinny być liczone od jednego przyjętego poziomu porównawczego, tym poziomem jest zazwyczaj rzędna zwierciadła wody w najniżej położonym zbiorniku czerpalnym pompowni. Charakterystyka w wypadku pompowni to charakterystyka sumaryczna wszystkich pomp. W przypadku charakterystyki studni jest to charakterystyka tej studni a w przypadku studni położonej w zbiorniku albo w strumieniu wód podziemnych naporowych jest charakterystyka studni o zwierciadle napiętym. Charakterystyka studni o zwierciadle napiętym Charakterystyka studni o zwierciadle swobodnym W praktyce częstokroć posługujemy się tzw. sprowadzonymi charakterystykami wydajności. Przykład 1. Sprowadzić charakterystykę wydajności pompowni. Jeśli interesuje nas jak zmienia się ciśnienie wytwarzane przez pompę w punkcie A położonym na jej rurociągu tłocznym wraz ze zmianą wydajności pompy, wówczas musimy skonstruować charakterystykę pompy sprowadzoną do punktu A. W tym celu od rzędnych charakterystyki pompy należy odjąć rzędne charakterystyk przepływu w rurociągu tłocznym pompy oraz w jej rurociągu ssawnym – między zbiornikiem czerpalnym a punktem A. 1 – charakterystyka pompy 2 – charakterystyka pompy obniżona o charakterystykę przepływu w rurociągu tłocznym między
(…)
… wylewki z rurociągu doprowadzającego)
- przy opróżnianiu – dolny poziom
Przy obliczeniach hydraulicznych interesuje nas najniższe ciśnienie, które może się pojawić w sieci
wodociągowej ( pojawia się wtedy gdy pojemność użytkowa zbiornika zostanie zczerpana ).
Dolna część jest nienaruszalna i może być zczerpywana tylko w sytuacjach awaryjnych (tj. gaszenie
pożarów).
Charakterystyki sprowadzone…
