2,5 strony notatki na temat klasyfikacji spoiw mineralnych. Zagadnienia, poruszane w notatce, to
wapno, gips, cement.

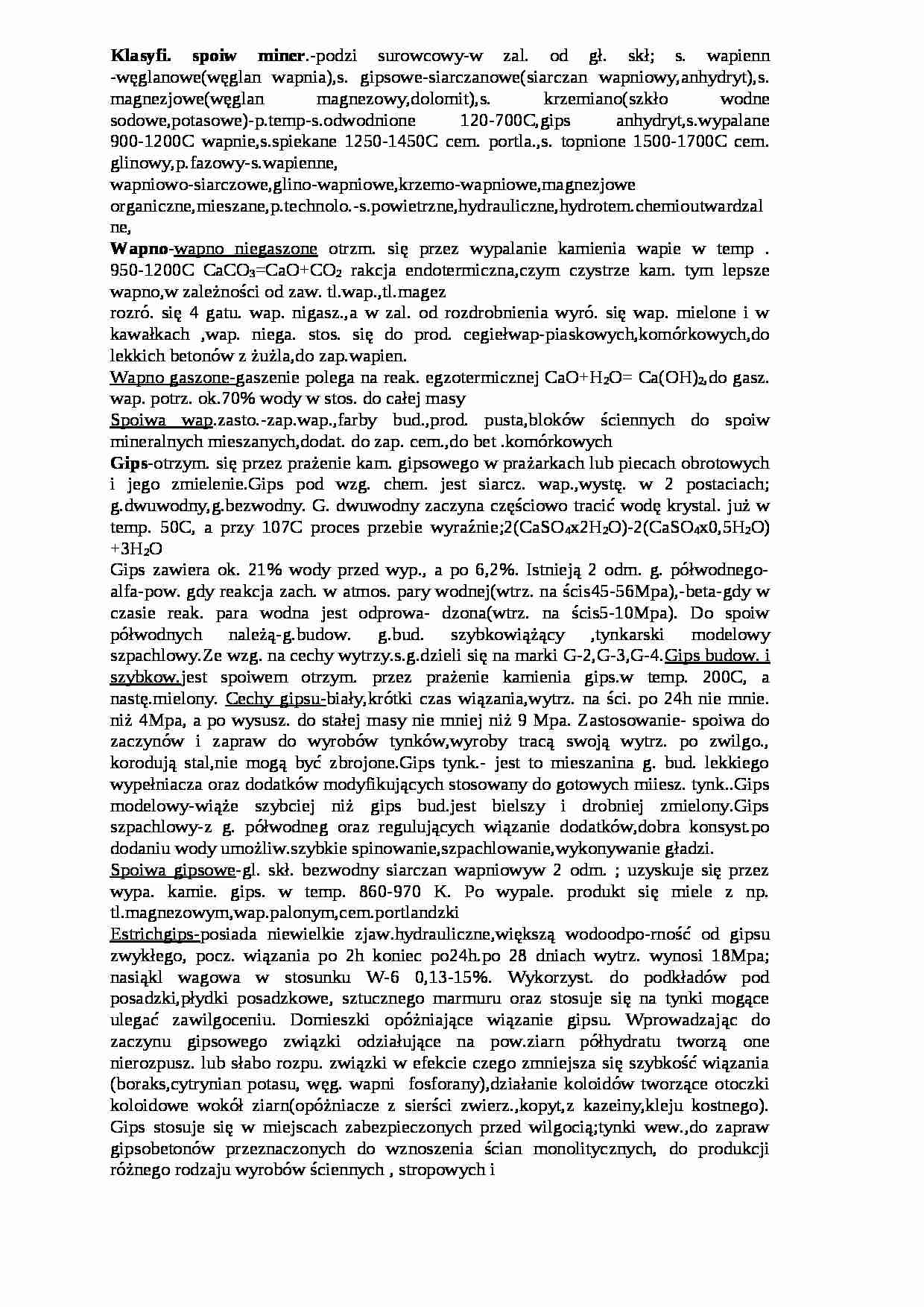

Klasyfi. spoiw miner.-podzi surowcowy-w zal. od gł. skł; s. wapienn -węglanowe(węglan wapnia),s. gipsowe-siarczanowe(siarczan wapniowy,anhydryt),s. magnezjowe(węglan magnezowy,dolomit),s. krzemiano(szkło wodne sodowe,potasowe)-p.temp-s.odwodnione 120-700C,gips anhydryt,s.wypalane 900-1200C wapnie,s.spiekane 1250-1450C cem. portla.,s. topnione 1500-1700C cem. glinowy,p.fazowy-s.wapienne, wapniowo-siarczowe,glino-wapniowe,krzemo-wapniowe,magnezjowe organiczne,mieszane,p.technolo.-s.powietrzne,hydrauliczne,hydrotem.chemioutwardzalne,
Wapno-wapno niegaszone otrzm. się przez wypalanie kamienia wapie w temp .950-1200C CaCO3=CaO+CO2 rakcja endotermiczna,czym czystrze kam. tym lepsze wapno,w zależności od zaw. tl.wap.,tl.magez
rozró. się 4 gatu. wap. nigasz.,a w zal. od rozdrobnienia wyró. się wap. mielone i w kawałkach ,wap. niega. stos. się do prod. cegiełwap-piaskowych,komórkowych,do lekkich betonów z żużla,do zap.wapien.
Wapno gaszone-gaszenie polega na reak. egzotermicznej CaO+H2O= Ca(OH)2,do gasz. wap. potrz. ok.70% wody w stos. do całej masy
Spoiwa wap.zasto.-zap.wap.,farby bud.,prod. pusta,bloków ściennych do spoiw mineralnych mieszanych,dodat. do zap. cem.,do bet .komórkowych
Gips-otrzym. się przez prażenie kam. gipsowego w prażarkach lub piecach obrotowych i jego zmielenie.Gips pod wzg. chem. jest siarcz. wap.,wystę. w 2 postaciach; g.dwuwodny,g.bezwodny. G. dwuwodny zaczyna częściowo tracić wodę krystal. już w temp. 50C, a przy 107C proces przebie wyraźnie;2(CaSO4x2H2O)-2(CaSO4x0,5H2O)+3H2O
Gips zawiera ok. 21% wody przed wyp., a po 6,2%. Istnieją 2 odm. g. półwodnego- alfa-pow. gdy reakcja zach. w atmos. pary wodnej(wtrz. na ścis45-56Mpa),-beta-gdy w czasie reak. para wodna jest odprowa- dzona(wtrz. na ścis5-10Mpa). Do spoiw półwodnych należą-g.budow. g.bud. szybkowiążący ,tynkarski modelowy szpachlowy.Ze wzg. na cechy wytrzy.s.g.dzieli się na marki G-2,G-3,G-4.Gips budow. i szybkow.jest spoiwem otrzym. przez prażenie kamienia gips.w temp. 200C, a nastę.mielony. Cechy gipsu-biały,krótki czas wiązania,wytrz. na ści. po 24h nie mnie. niż 4Mpa, a po wysusz. do stałej masy nie mniej niż 9 Mpa. Zastosowanie- spoiwa do zaczynów i zapraw do wyrobów tynków,wyroby tracą swoją wytrz. po zwilgo., korodują stal,nie mogą być zbrojone.Gips tynk.- jest to mieszanina g. bud. lekkiego wypełniacza oraz dodatków modyfikujących stosowany do gotowych miiesz. tynk..Gips modelowy-wiąże szybciej niż gips bud.jest bielszy i drobniej zmielony.Gips szpachlowy-z g. półwodneg oraz regulujących wiązanie dodatków,dobra konsyst.po dodaniu wody umożliw.szybkie spinowanie,szpachlowanie,wykonywanie gładzi. Spoiwa gipsowe-gl. skł. bezwodny siarczan wapniowyw 2 odm. ; uzyskuje się przez wypa. kamie. gips. w temp. 860-970 K. Po wypale. produkt się miele z np. tl.magnezowym,wap.palonym,cem.portlandzki Estrichgips-posiada niewielkie zjaw.hydrauliczne,większą wodoodpo-rność od gipsu zwykłego, pocz. wiązania po 2h koniec po24h.po 28 dniach wytrz. wynosi 18Mpa; nasiąkl wagowa w stosunku W-6 0,13-15%. Wykorzyst. do podkładów pod posadzki,płydki posadzkowe, sztucznego marmuru oraz stosuje się na tynki mogące ulegać zawilgoceniu. Domieszki opóżniające wiązanie gipsu. Wprowadzając do zaczynu gipsowego związki odziałujące na pow.ziarn półhydratu tworzą one nierozpusz. lub słabo rozpu. związki w efekcie czego zmniejsza się szybkość wiązania (boraks,cytrynian pot
(…)
… reakcji chem i zjaw,. fizy. zmienia swoją strukturę w 3 fazy: wymieszanie i rozpuszczenie, koloidyzacja,krystalizacja.Podczas przemiału klinkieru cem. można wprowadzaćdodatki hydrauliczne(żużel wielkopiecowy,popiół lotny) co pozwala uzyskać cem. hutnicze lub portlandzki z dodatkami lub pucolanowy.W zal. od skł. cem. dzielimy CEM I-c. portladzki,CEM II-c.port. mieszany /A 20% /B35% CEM III-c.hutniczy /A65%/B80%
CEM IV-c.pucolanowy /A35%/B55%R-wczesna wytrzym. na sciskanie S-granulowany żużel wielkopiecowy V-popiół lotny krzemionkowy W- p. wapienny P-pucolana naturalnaQ-pucolana przemysłowa L-wapień D- pył krzemion NA- cem. nisko alkaiczny 32,5 i R jasno-brąz. 32,5 nap.czarne Rczerwone 42,5 i R zielony 42,5 nap.czarne R czerwone 52,5 i R czerwony 52,5 nap. czarny R białe 32,5 i R po28 d. wytr. na sćisk…
… agresywności.Cem.pucolanowy-ot. przez zmielenie klinkieru portl. i dodatku pucolan.,którymi są krzemiany popiół lotny,wapienny,pucolana naturalna stosowany w inż.wodnej fundamenty z agresywną woda siarczanową.Cem. murarski-zmielenie klinkierów kamienia gipsowego oraz nienormalizo. ilości dodat. hydraulicz.(pucolana i kamień wapienny)Cem.portl.biały-z surowców o bardzo małej zaw.tl.żelaza i innych tl.barwiących…
… na pow.ziarn półhydratu tworzą one nierozpusz. lub słabo rozpu. związki w efekcie czego zmniejsza się szybkość wiązania (boraks,cytrynian potasu, węg. wapni fosforany),działanie koloidów tworzące otoczki koloidowe wokół ziarn(opóżniacze z sierści zwierz.,kopyt,z kazeiny,kleju kostnego). Gips stosuje się w miejscach zabezpieczonych przed wilgocią;tynki wew.,do zapraw gipsobetonów przeznaczonych do wznoszenia…
... zobacz całą notatkę
Komentarze użytkowników (0)
