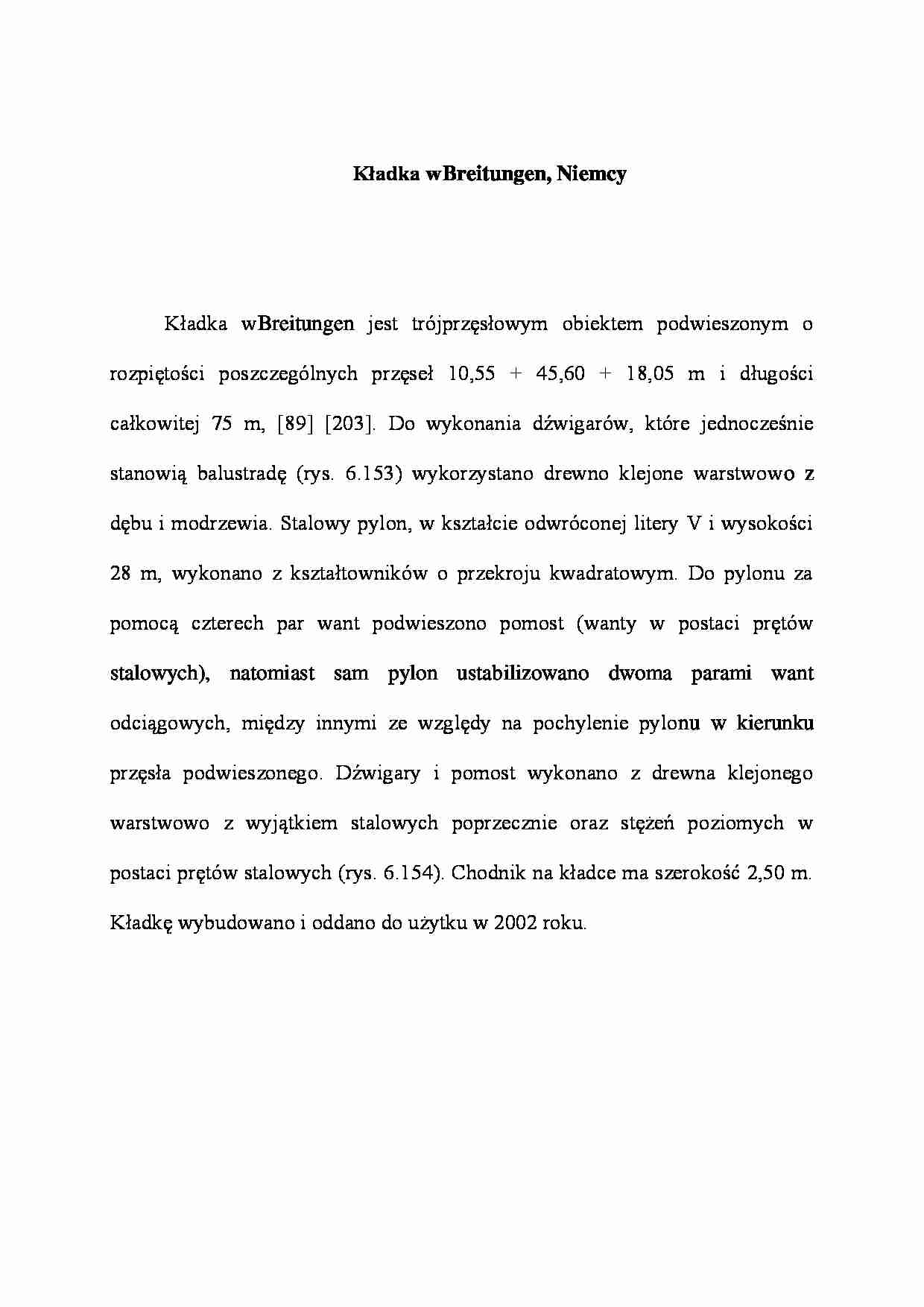

Kładka w Breitungen, Niemcy
Kładka w Breitungen jest trójprzęsłowym obiektem podwieszonym o rozpiętości poszczególnych przęseł 10,55 + 45,60 + 18,05 m i długości całkowitej 75 m, [89] [203]. Do wykonania dźwigarów, które jednocześnie stanowią balustradę (rys. 6.153) wykorzystano drewno klejone warstwowo z dębu i modrzewia. Stalowy pylon, w kształcie odwróconej litery V i wysokości 28 m, wykonano z kształtowników o przekroju kwadratowym. Do pylonu za pomocą czterech par want podwieszono pomost (wanty w postaci prętów stalowych), natomiast sam pylon ustabilizowano dwoma parami want odciągowych, między innymi ze względy na pochylenie pylo­nu w kierunku przęsła podwieszonego. Dźwigary i pomost wykonano z drewna klejonego warstwowo z wyjątkiem stalowych poprzecznie oraz stężeń poziomych w postaci prętów stalowych (rys. 6.154). Chodnik na kładce ma szerokość 2,50 m. Kładkę wybudowano i oddano do użytku w 2002 roku.
