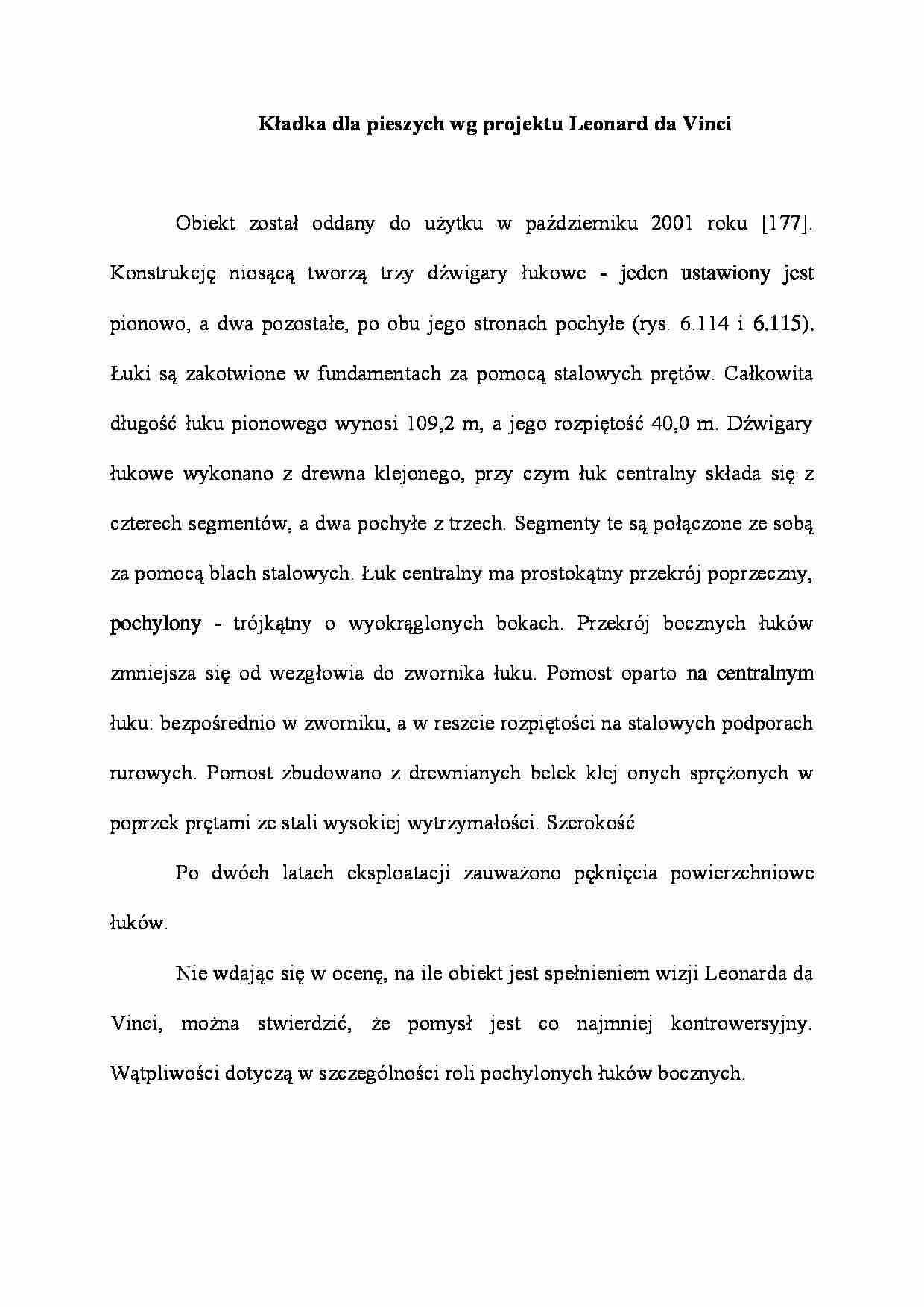

Kładka dla pieszych wg projektu Leonard da Vinci - wykład - strona 1 Kładka dla pieszych wg projektu Leonard da Vinci - wykład - strona 2

Fragment notatki:

Kładka dla pieszych wg projektu Leonard da Vinci
Obiekt został oddany do użytku w październiku 2001 roku [177]. Konstrukcję nio­sącą tworzą trzy dźwigary łukowe - jeden ustawiony jest pionowo, a dwa pozostałe, po obu jego stronach pochyłe (rys. 6.114 i 6.115). Łuki są zakotwione w fundamen­tach za pomocą stalowych prętów. Całkowita długość łuku pionowego wynosi 109,2 m, a jego rozpiętość 40,0 m. Dźwigary łukowe wykonano z drewna klejone­go, przy czym łuk centralny składa się z czterech segmentów, a dwa pochyłe z trzech. Segmenty te są połączone ze sobą za pomocą blach stalowych. Łuk centralny ma prostokątny przekrój poprzeczny, pochylony - trójkątny o wyokrąglonych bokach. Przekrój bocznych łuków zmniejsza się od wezgłowia do zwornika łuku. Pomost oparto na centralnym łuku: bezpośrednio w zworniku, a w reszcie rozpiętości na stalowych podporach rurowych. Pomost zbudowano z drewnianych belek klej onych sprężonych w poprzek prętami ze stali wysokiej wytrzymałości. Szerokość
Po dwóch latach eksploatacji zauważono pęknięcia powierzchniowe łuków. Nie wdając się w ocenę, na ile obiekt jest spełnieniem wizji Leonarda da Vinci, można stwierdzić, że pomysł jest co najmniej kontrowersyjny. Wątpliwości dotyczą w szczególności roli pochylonych łuków bocznych.
