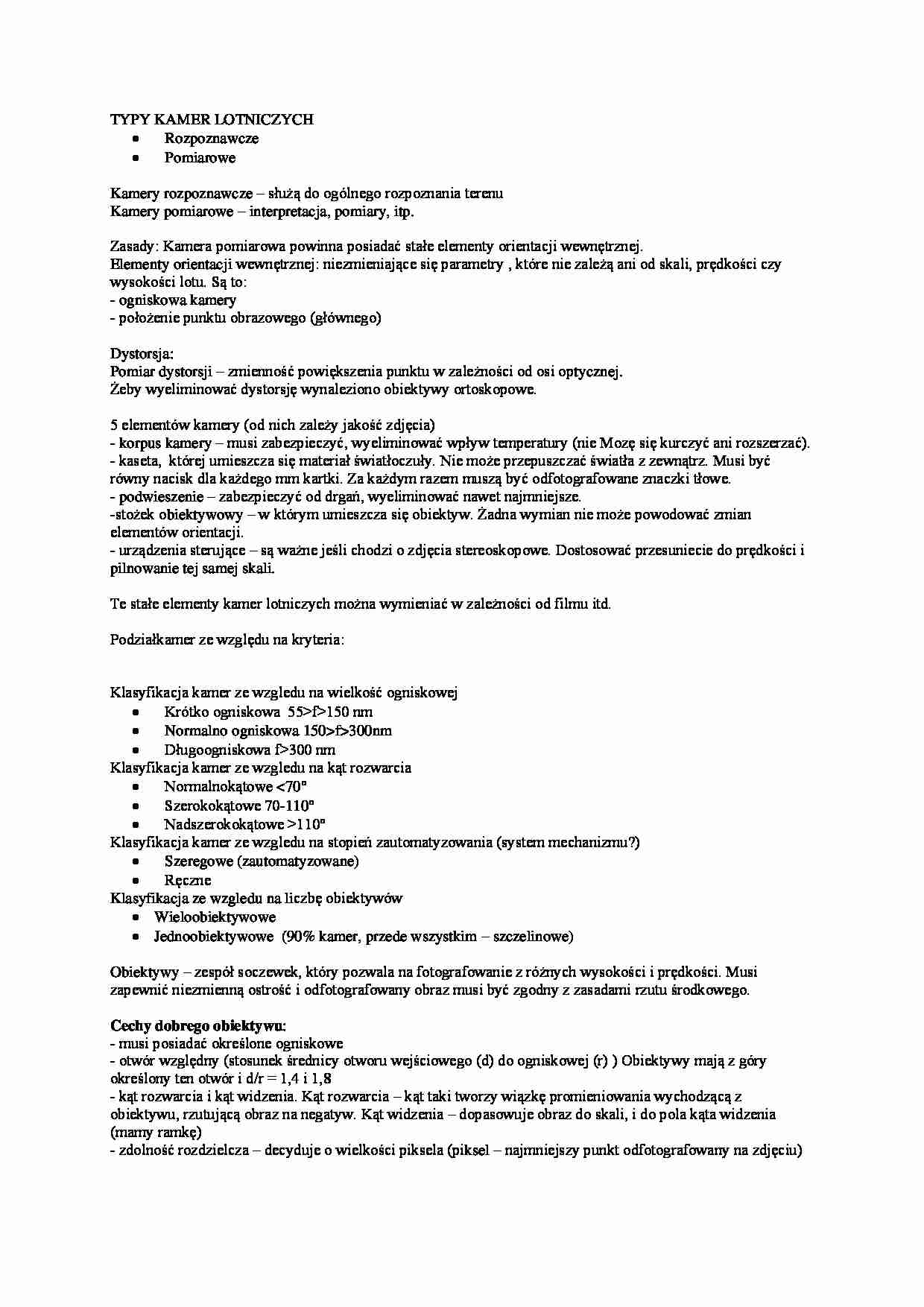

Kamery i materiały rejestrujące - strona 1 Kamery i materiały rejestrujące - strona 2

Fragment notatki:


TYPY KAMER LOTNICZYCH
Rozpoznawcze
Pomiarowe
Kamery rozpoznawcze - służą do ogólnego rozpoznania terenu
Kamery pomiarowe - interpretacja, pomiary, itp.
Zasady: Kamera pomiarowa powinna posiadać stałe elementy orientacji wewnętrznej.
Elementy orientacji wewnętrznej: niezmieniające się parametry , które nie zależą ani od skali, prędkości czy wysokości lotu. Są to:
- ogniskowa kamery
- położenie punktu obrazowego (głównego) Dystorsja:
Pomiar dystorsji - zmienność powiększenia punktu w zależności od osi optycznej.
Żeby wyeliminować dystorsję wynaleziono obiektywy ortoskopowe.
5 elementów kamery (od nich zależy jakość zdjęcia) - korpus kamery - musi zabezpieczyć, wyeliminować wpływ temperatury (nie Mozę się kurczyć ani rozszerzać).
- kaseta, której umieszcza się materiał światłoczuły. Nie może przepuszczać światła z zewnątrz. Musi być równy nacisk dla każdego mm kartki. Za każdym razem muszą być odfotografowane znaczki tłowe.
- podwieszenie - zabezpieczyć od drgań, wyeliminować nawet najmniejsze.
-stożek obiektywowy - w którym umieszcza się obiektyw. Żadna wymian nie może powodować zmian elementów orientacji.
- urządzenia sterujące - są ważne jeśli chodzi o zdjęcia stereoskopowe. Dostosować przesuniecie do prędkości i pilnowanie tej samej skali.
Te stałe elementy kamer lotniczych można wymieniać w zależności od filmu itd.
Podziałkamer ze względu na kryteria:
Klasyfikacja kamer ze wzgledu na wielkość ogniskowej
Krótko ogniskowa 55f150 nm
Normalno ogniskowa 150f300nm
Długoogniskowa f300 nm
Klasyfikacja kamer ze wzgledu na kąt rozwarcia
Normalnokątowe 110°
Klasyfikacja kamer ze wzgledu na stopień zautomatyzowania (system mechanizmu?) Szeregowe (zautomatyzowane)
Ręczne
Klasyfikacja ze wzgledu na liczbę obiektywów
Wieloobiektywowe
Jednoobiektywowe (90% kamer, przede wszystkim - szczelinowe)
Obiektywy - zespół soczewek, który pozwala na fotografowanie z różnych wysokości i prędkości. Musi zapewnić niezmienną ostrość i odfotografowany obraz musi być zgodny z zasadami rzutu środkowego.
Cechy dobrego obiektywu :
- musi posiadać określone ogniskowe
- otwór względny (stosunek średnicy otworu wejściowego (d) do ogniskowej (r) ) Obiektywy mają z góry określony ten otwór i d/r = 1,4 i 1,8
- kąt rozwarcia i kąt widzenia. Kąt rozwarcia - kąt taki tworzy wiązkę promieniowania wychodzącą z obiektywu, rzutującą obraz na negatyw. Kąt widzenia - dopasowuje obraz do skali, i do pola kąta widzenia (mamy ramkę)


(…)

… do skali, i do pola kąta widzenia (mamy ramkę)
- zdolność rozdzielcza - decyduje o wielkości piksela (piksel - najmniejszy punkt odfotografowany na zdjęciu)
Błędy urządzeń: kamer, soczewek… (?)
Błąd dystorsji - powstają wtedy, kiedy promienie świetlne wchodzące do obiektywu i wychodzące z niego charakteryzują się różnymi kątami (?). Im dalej od punktu głównego, tym bardziej zmieniają się błędy liniowe.
Abberacja chromatyczna - niejasne kontury, rozszczepienie wiązek
Abberacja sferyczna - promienia świetlne tworzą powierzchnię diakaustyczną. Teleskop Hubble'a miał ab. Sf.
Materiały rejestrujące
Wady:
Nośnik informacji powinien z taką sama jasnością obfotografowywać każde widmo światła.
Powinien być dużej rozdzielczości, czyli piksele powinny być jak najmniejsze (informacja zapisywana chemicznie - daje…
... zobacz całą notatkę
