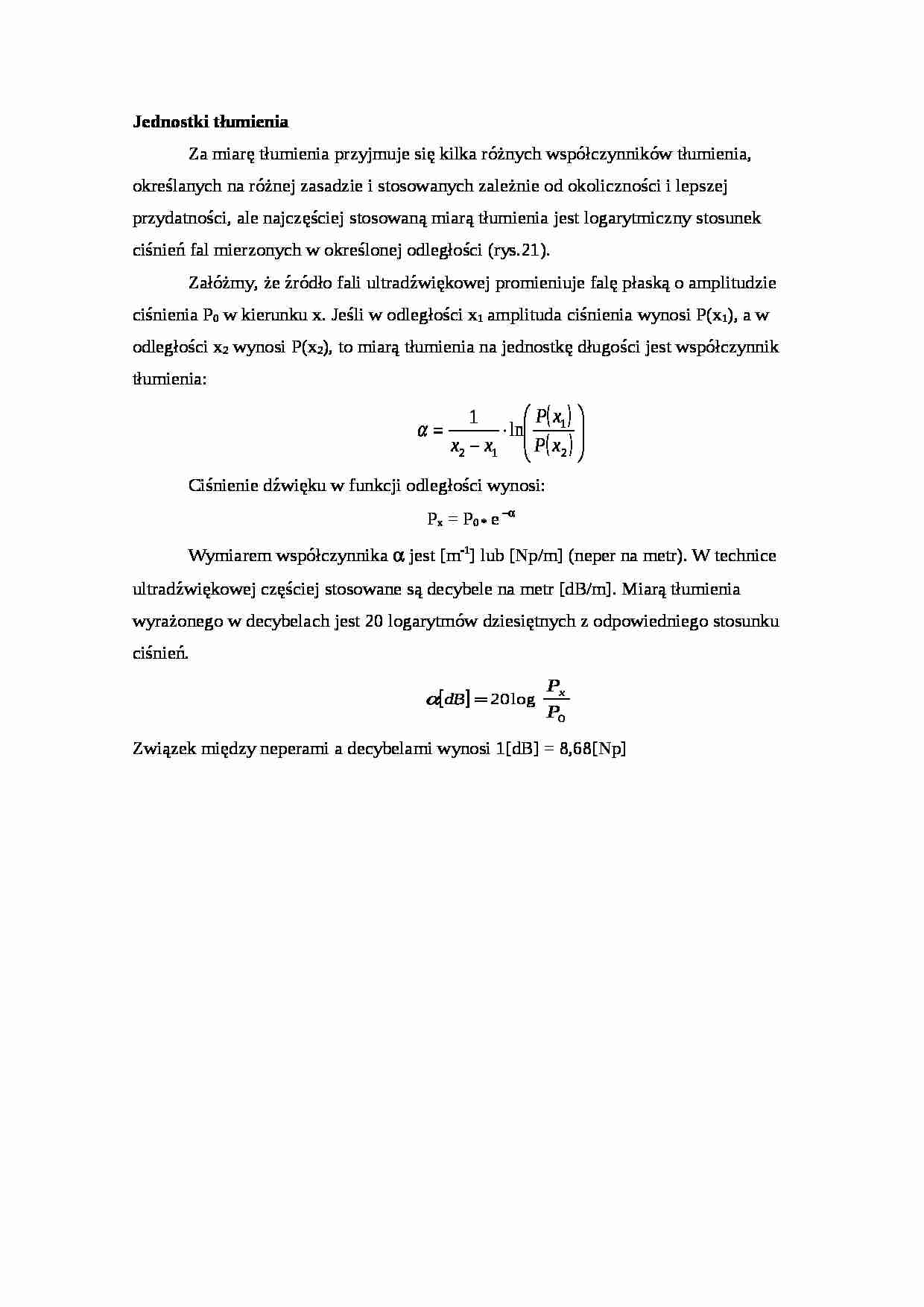

Jednostki tłumienia
Za miarę tłumienia przyjmuje się kilka różnych współczynników tłumienia, określanych na różnej zasadzie i stosowanych zależnie od okoliczności i lepszej przydatności, ale najczęściej stosowaną miarą tłumienia jest logarytmiczny stosunek ciśnień fal mierzonych w określonej odległości (rys.21).
Załóżmy, że źródło fali ultradźwiękowej promieniuje falę płaską o amplitudzie ciśnienia P0 w kierunku x. Jeśli w odległości x1 amplituda ciśnienia wynosi P(x1), a w odległości x2 wynosi P(x2), to miarą tłumienia na jednostkę długości jest współczynnik tłumienia: Ciśnienie dźwięku w funkcji odległości wynosi: Px = P0 * e Wymiarem współczynnika jest [m-1] lub [Np/m] (neper na metr). W technice ultradźwiękowej częściej stosowane są decybele na metr [dB/m]. Miarą tłumienia wyrażonego w decybelach jest 20 logarytmów dziesiętnych z odpowiedniego stosunku ciśnień. Związek między neperami a decybelami wynosi 1[dB] = 8,68[Np]
(…)
… wyrażonego w decybelach jest 20 logarytmów dziesiętnych z odpowiedniego stosunku ciśnień. Związek między neperami a decybelami wynosi 1[dB] = 8,68[Np]
…
