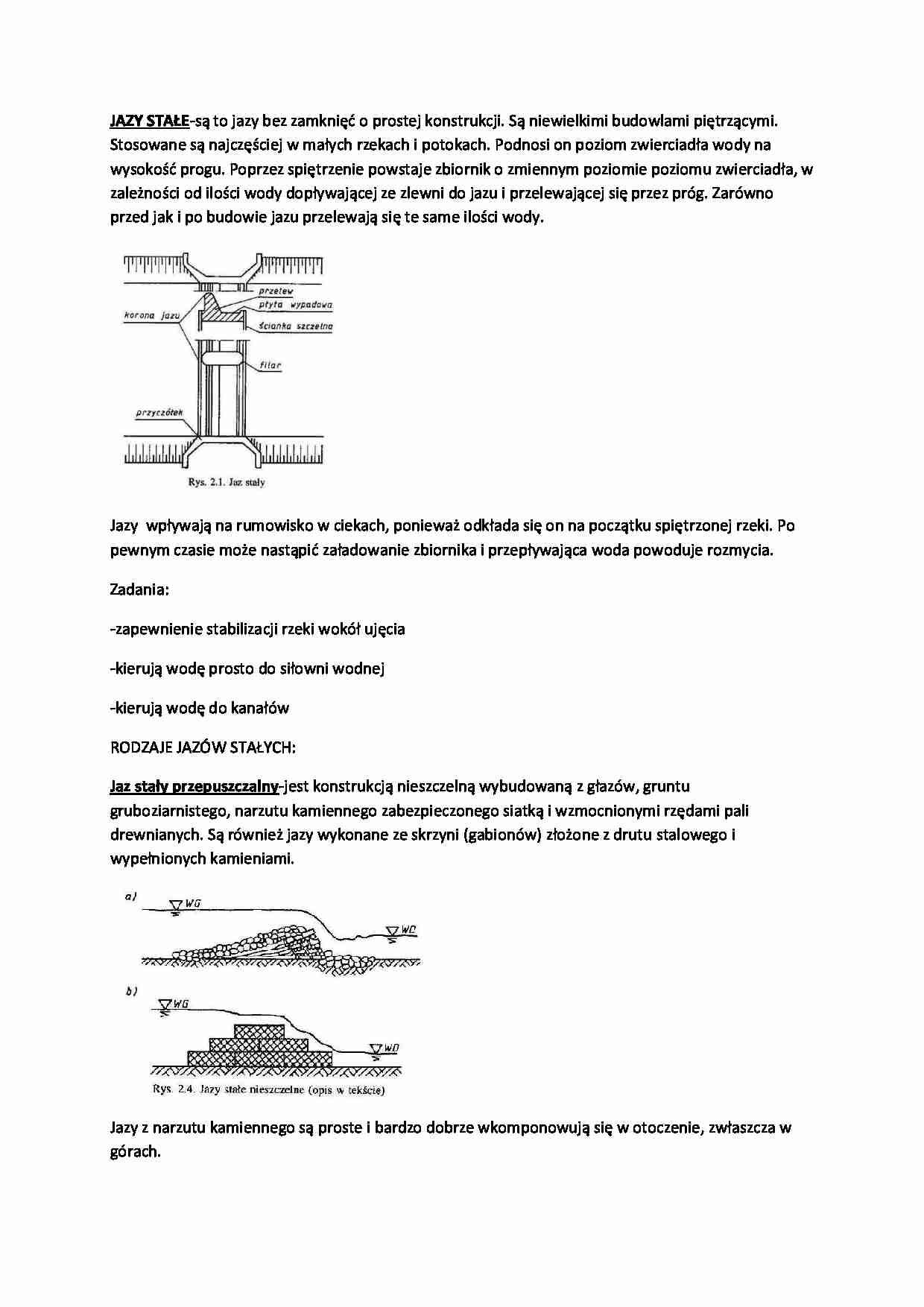

JAZY STAŁE-są to jazy bez zamknięć o prostej konstrukcji. Są niewielkimi budowlami piętrzącymi. Stosowane są najczęściej w małych rzekach i potokach. Podnosi on poziom zwierciadła wody na wysokość progu. Poprzez spiętrzenie powstaje zbiornik o zmiennym poziomie poziomu zwierciadła, w zależności od ilości wody dopływającej ze zlewni do jazu i przelewającej się przez próg. Zarówno przed jak i po budowie jazu przelewają się te same ilości wody.
Jazy wpływają na rumowisko w ciekach, ponieważ odkłada się on na początku spiętrzonej rzeki. Po pewnym czasie może nastąpić załadowanie zbiornika i przepływająca woda powoduje rozmycia.
Zadania:
-zapewnienie stabilizacji rzeki wokół ujęcia
-kierują wodę prosto do siłowni wodnej
-kierują wodę do kanałów
RODZAJE JAZÓW STAŁYCH:
Jaz stały przepuszczalny-jest konstrukcją nieszczelną wybudowaną z głazów, gruntu gruboziarnistego, narzutu kamiennego zabezpieczonego siatką i wzmocnionymi rzędami pali drewnianych. Są również jazy wykonane ze skrzyni (gabionów) złożone z drutu stalowego i wypełnionych kamieniami.
Jazy z narzutu kamiennego są proste i bardzo dobrze wkomponowują się w otoczenie, zwłaszcza w górach.
Jazy nieprzepuszczalne-jazy o konstrukcji kaszycowej (drewnianej lub żelbetowej) odpowiednio zabezpieczonej i uszczelnionej. Występują również łatwe w budowie jazy siatkowo-kamienne. Najczęściej są to jednak ciężkie konstrukcje betonowe mające przekrój o kształtach praktycznych wyposażony w podłoże do rozpraszania energii.
Jaz ten budowany jest w celu polepszenia pracy ujęć wody. Poprzez spiętrzenie zapewnia odpowiednie zanurzenie pomp. Jednak stała przegroda zatrzymując rumowisko powoduje zamulanie dna. Dlatego buduje się otwory poniżej progu jazu tzw. upust.
