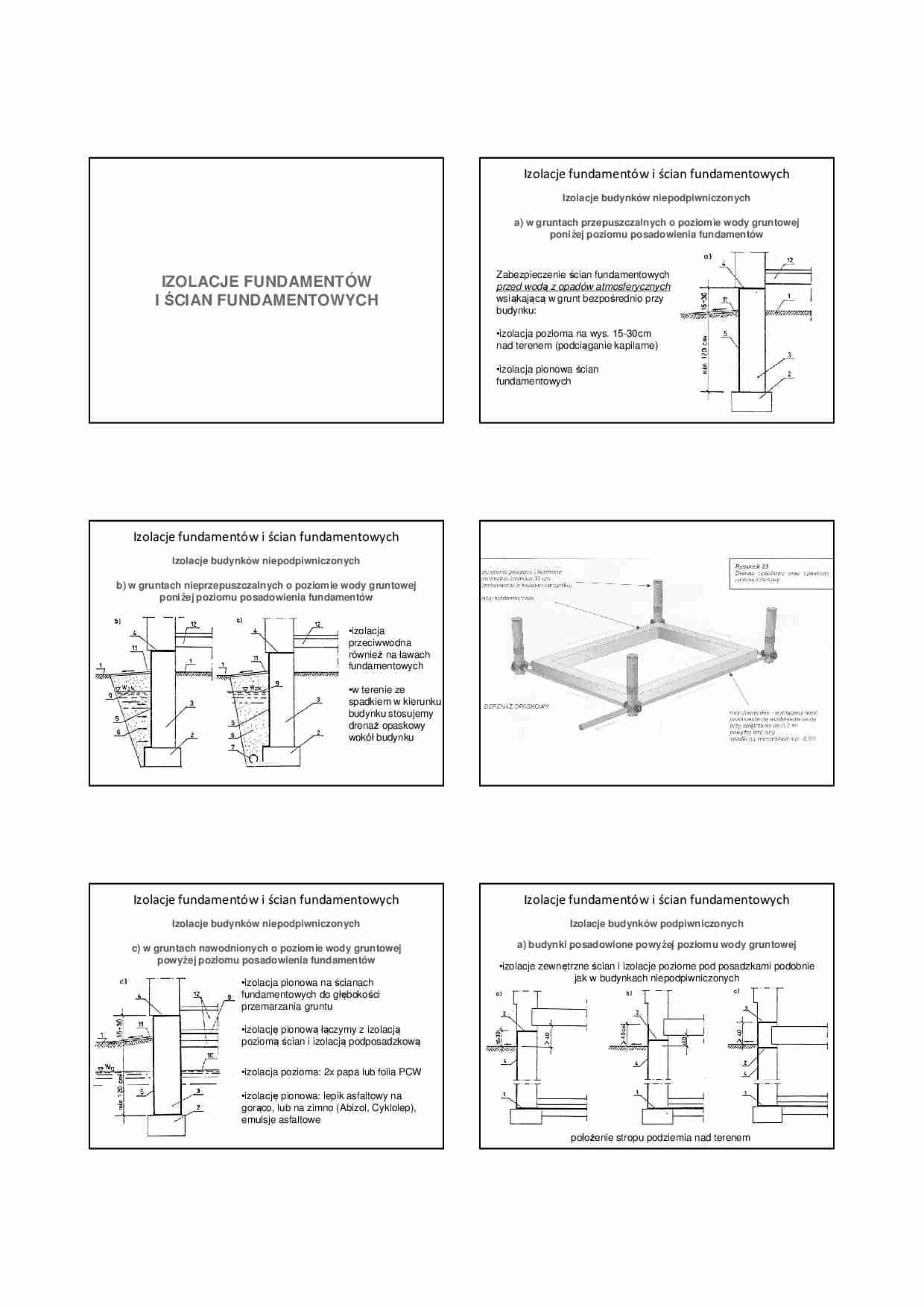

IZOLACJE FUNDAMENTÓW I ŚCIAN FUNDAMENTOWYCH Izolacje budynków niepodpiwniczonych Izolacje fundamentów i ścian fundamentowych a) w gruntach przepuszczalnych o poziomie wody gruntowej poniżej poziomu posadowienia fundamentów Zabezpieczenie ścian fundamentowych przed wodą z opadów atmosferycznych wsi ąkającą w grunt bezpośrednio przy budynku: •izolacja pozioma na wys. 15-30cm nad terenem (podci ąganie kapilarne) •izolacja pionowa ścian fundamentowych Izolacje budynków niepodpiwniczonych Izolacje fundamentów i ścian fundamentowych b) w gruntach nieprzepuszczalnych o poziomie wody gruntowej poniżej poziomu posadowienia fundamentów •izolacja przeciwwodna równie ż na ławach fundamentowych •w terenie ze spadkiem w kierunku budynku stosujemy drena ż opaskowy wokół budynku Izolacje budynków niepodpiwniczonych Izolacje fundamentów i ścian fundamentowych c) w gruntach nawodnionych o poziomie wody gruntowej powyżej poziomu posadowienia fundamentów •izolacja pionowa na ścianach fundamentowych do gł ębokości przemarzania gruntu •izolacj ę pionową łączymy z izolacją poziom ą ścian i izolacją podposadzkową •izolacja pozioma: 2x papa lub folia PCW •izolacj ę pionowa: lepik asfaltowy na gor ąco, lub na zimno (Abizol, Cyklolep), emulsje asfaltowe Izolacje budynków podpiwniczonych Izolacje fundamentów i ścian fundamentowych a) budynki posadowione powyżej poziomu wody gruntowej poło żenie stropu podziemia nad terenem •izolacje zewn ętrzne ścian i izolacje poziome pod posadzkami podobnie jak w budynkach niepodpiwniczonych Izolacje budynków podpiwniczonych Izolacje fundamentów i ścian fundamentowych b) budynki posadowione poniżej poziomu wody gruntowej Dobór rodzaju i ilo ści warstw materiału izolacyjnego zależy od wielkości ciśnienia hydrostatycznego izolacja papowa min. trójwarstwowa izolacja z folii z PCW min. 1,5mm Ś CIANY - WPROWADZENIE Ściany s ą pionowymi przegrodami budowlanymi oddzielającymi wnętrze budynku od przestrzeni zewn ętrznej: zabezpieczaj ą go (izolują) przed wpływami atmosferycznymi, rozdzielaj ą pomieszczenia we wnętrzu budynku przenosz ą obciążenia. Ściany - klasyfikacje • Podział uwzględniający usytuowanie w budynku – Zewnętrzne – Wewnętrzne • Podział uwzględniający funkcje jaką pełnią w budynku – Nośne – konstrukcyjne – Samonośne – usztywniające – Nienośne – działowe – Wypełniające lub osłonowe Ściany - Podział uwzględniający usytuowanie w budynku Ś
(…)
… są dobrze
zaizolowane i mają niski współczynnik przenikania ciepła) Najczęściej stosowane materiały:
- im bardziej skomplikowana bryła budynku tym większa możliwość wystąpienia - styropian, twarde płyty z wełny mineralnej (materiały łatwe do przycinania i montażu)
mostków i tym trudniejsze poprawienie wykonania izolacji - samoutwardzalne pianki poliuretanowe (w przypadkach wąskich obrzeży otworów w
- pozostawienie…
… względami konstrukcyjnymi
lecz właściwościami termoizolacyjnymi !!!
Optymalny układ warstw
w ścianie zewnętrznej
pod kątem fizyki budowli
Wymagania cieplno-wilgotnościowe dla murów
Współczynnik przenikania ciepła U [W/(m2K)]: dla przegrody z danych materiałów:
ilość ciepła przenikająca przez przegrodę o grubości d [m],
przy różnicy temperatury 1K
Uo =
1
W
Rsi + ∑ Ri + Rse m 2 K
Gdzie:
Rsi…
…:
R=
d m2 ⋅ K
λ W
d – grubość przegrody lub danej warstwy w przegrodzie
Obliczanie współczynnika przenikania ciepła – metoda uproszczona
Skorygowany współczynnik przenikania ciepła Uc [W/(m2K)]:
W
U c = U o + ∆U c 2
m K
Gdzie:
Uo
– współczynnik przenikania ciepła określony przy założenia jednorodności termicznej
wszystkich składowych warstw przegrody
∆Uc
– człon korekcyjny…
… K
j =1
m
U = Uc + ∑
Gdzie:
Uc – współczynnik przenikania ciepła
określony bez uwzględnienia wpływu
liniowych mostków termicznych,
W/(m2K);
Ψj – liniowy współczynnik przenikania ciepła
przez j-ty mostek termiczny, W/(m2K);
Lj – długość j-tego liniowego mostka
termicznego, m;
A – pole powierzchni rozpatrywanej przegrody
liczone w osiach przegród do niej
prostopadłych, pomniejszone o pola
powierzchni ewentualnych okien i drzwi
liczone w świetle ościeży, m2.
Projekty systemowe
i powtarzalne (np. wielka płyta)
Mostki termiczne - miejsca słabe termicznie
- powstają w wyniku błędów wykonawczych, bądź stosowania nie dopracowanej
technologii
- mogą wystąpić w każdym budynku (nawet tam, gdzie ściany są dobrze
zaizolowane i mają niski współczynnik przenikania ciepła)
- im bardziej skomplikowana bryła…
…
Klasyfikacja materiałowa ścian - elementy betonowe
Keramzytobeton powstaje w wyniku dodania do betonu keramzytu
Keramzyt jest kruszywem lekkim, otrzymywanym przez wypalenie łatwo
topliwych, pęczniejących glin.
Ściany działowe
Wykonuje się z następujących materiałów:
• cegły ceramicznej pełnej,
• cegły ceramicznej kratówki,
• cegły ceramicznej dziurawki (lżejsze i tańsze),
• pustaków ceramicznych,
• bloczków…
… wentylacyjnych i
zwiększa siłę ciągu kominowego)
murowane przewody dymowe, spalinowe i wentylacyjne
powinny być wykonywane z cegły ceramicznej pełnej
(do wykonania murowych przewodów wentylacyjnych
dopuszcza się stosowanie cegły silikatowej)
Zaleca się rozmieszczanie kanałów w murach ścian wewnętrznych, między
pomieszczeniami ogrzewanymi
Kanały zlokalizowane w ścianach zewnętrznych muszą być dodatkowo ocieplone…
… obrzeży otworów w
ścianach)
Występują tam, gdzie istnieje przerwa w ciągłości materiału przegrody lub warstw
termoizolacji:
- połączenie i styki ścian wewnętrznych z zewnętrznymi, narożniki ścian,
- wieńce stropowe, słupy betonowe w ścianie zewnętrznej,
- połączenia ścian z dachem lub stropodachem,
- miejsca osadzenia okien i drzwi, nadproża
W miejscu występowania mostków – na wewnętrznej stronie ściany…
