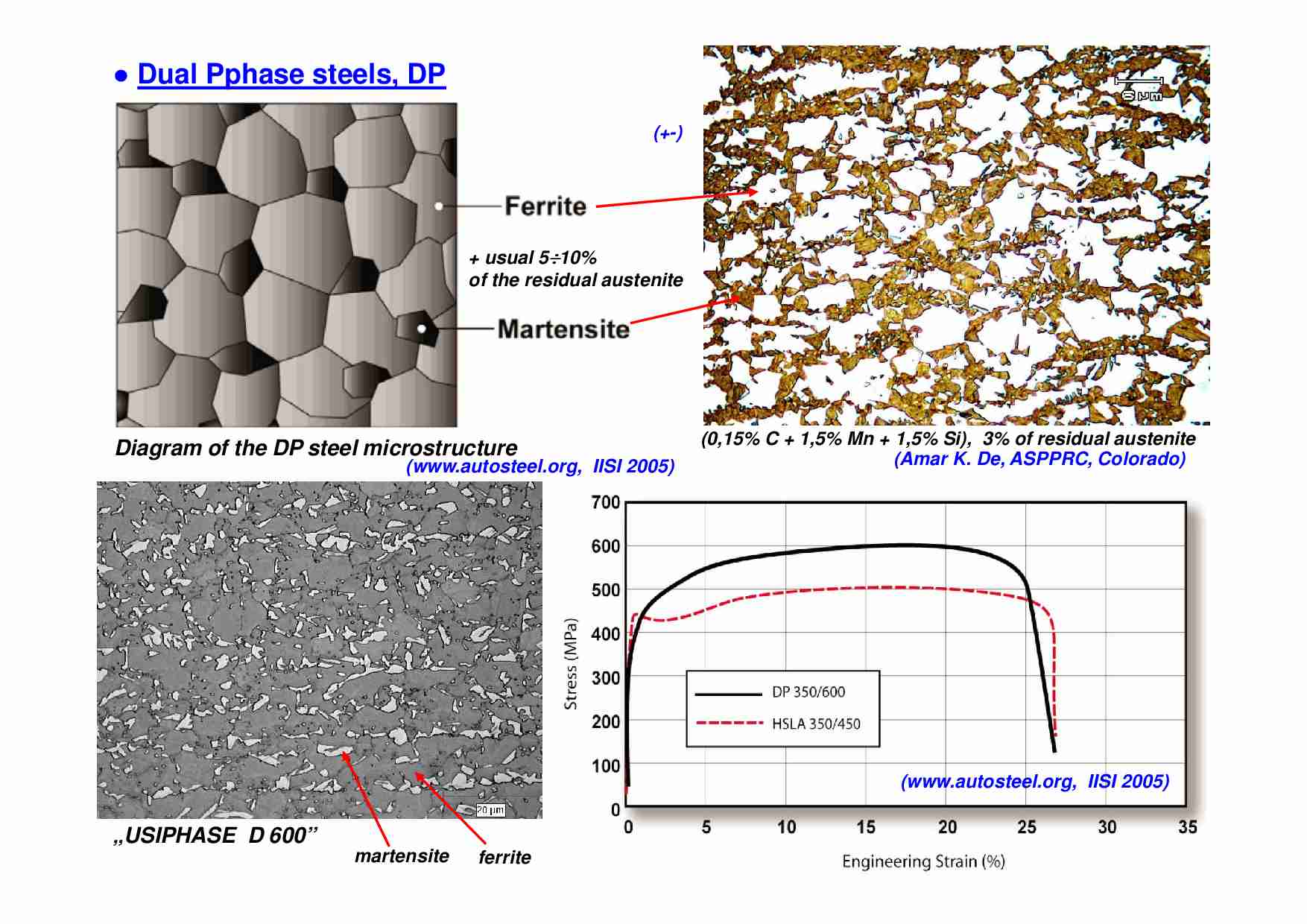

● Dual Pphase steels, DP Diagram of the DP steel microstructure (0,15% C + 1,5% Mn + 1,5% Si), 3% of residual austenite (Amar K. De, ASPPRC, Colorado) + usual 5 ÷ 10% of the residual austenite (www.autosteel.org, IISI 2005) (+-) „USIPHASE D 600” (Amar K. De, ASPPRC, Colorado (www.autosteel.org, IISI 2005) (www.autosteel.org, IISI 2005) ferrite martensite H T600X C H T450X C EN 10336 C P Si Mn Al max max max max max % % % % % 340-420 260-340 20 27 A 80 R p0,2 R m min min min % MPa MPa ( ) DP 0,14 2,00 600 450 BH 2 MPa Stale dwufazowe ferrytyczno-martenzytyczne (DP), wg PN-EN 10336:2007 H T500X C 300-380 23 500 ≥ 30 ≤ (-+) Dual phase (DP) ferritic-martensitic steels, according to PN-EN 10336:2007 standard H T600X C H T580X D H T980X C H T780X C 340-420 330-460 20 19 600-750 450-560 10 14 0,80 0,17 0,08 0,23 0,18 2,50 2,20 600 580 980 780 max. 0,015%, max. 1,00% max. 0,005%, max. 0,15% max. 0,20%, oraz oraz S Cr+Mo B Nb+Ti V ≥ 30 ≤ 2,00 C – cold rolled steels + recrystallisation, D – only cold rolled steels (the thermal-plastic process), and DP (dual-phase) steels nital Klemm color (-) www.thyssenkrupp-steel.com T. Ptak M. Erdogan, R. Priestner 5000x alkaline chromate etch SEM Docol DP600 (-) Stal DP ( 0,08%C + 1,91%Mn + 0,4%Si + 0,035 %Al) TEM M – martenzyt, RA – austenit nieprzemieniony, MA – wyspy martenzytyczno- austenityczne, S.G. Chowdhury, E.V. Perelona, D.B. Santos ● stale wielofazowe TRIP („Transformation Induced Plasticity”) - dużą ciągliwość zawdzięczają przemianie fazowej zachodzącej podczas odkształcania, Schemat mikrostruktury stali TRIP (+-) (www.autosteel.org, IISI 2005) (Amar K De, ASPPRC, Colorado) Przykłady mikrostruktur stali TRIP przy dużych powiększeniach (-+) Mikroskop świetlny – metalografia kolorowa (E. Perelona, MONASH University) Analiza mikrostruktury stali TRIP (0,2% C, 1,5% Mn, 1,5% Si) TEM (replika węglowa) EN 10336 C P Si Mn Al max max max max max % % % % % 430-550 23 A 80 R p0,2 R m min min min % MPa MPa ( ) TRIP 0,32 2,50 2,20 0,12 690 BH 2 MPa max. 0,015%, S Stale wielofazowe (TRIP), wg PN-EN 10336:2007 H T780T C H T690T C 470-600 21 780 ≤ 2,00 ≥ 40
(…)
… max. 0,005%,
Nb+Ti max. 0,20% oraz V max. 0,20%,
Producenci stali wielofazowych opracowali i wdrożyli wiele receptur stali TRIP, stąd
tolerancje składu przyjęte wg EN 10336 są tak szerokie.
(-+)
Stal TRIP700
(ferryt – szare ziarna,
austenit – małe białe wydzielenia,
bainit- obszary ciemne)
przed odkształcaniem ⇒
mikroskop optyczny
⇐ po odkształcaniu (mniej austenitu)
(-+)
Mikrostruktura stali TRIP…
…
(-+)
G.Frommeyer, U. Brux, Max-Planck-Institute for Iron Research, Dusseldorf (2003)
(-+)
Triplex
G.Frommeyer, U. Brux, Max-Planck-Institute for Iron Research, Dusseldorf (2003)
● zdolność do odkształceń plastycznych oraz umocnienia wysokostopowej stali TRIP
(-+)
(F.W. Bach, Universitat Hannover)
● TWIP Steels („Twinning Induced Plasticity”) – austenityczne,
(-+)
- bliźniakowanie jako sposób na dużą plastyczność…
... zobacz całą notatkę
Komentarze użytkowników (0)
