9. Stale spr ężynowe (+!) ● wysoka granica sprężystości R sp oraz wytrzymałości Rm : - zale żnie od sposobu umacniania, - obróbk ą plastyczną na zimno taśm i drutów (również po patentowaniu), - obróbk ą cieplną (hartowanie + odpuszczanie średnie 380 ÷ 520°C), - w obu przypadkach odpowiednio wysoka zawarto ść węgla (0,35 ÷ 1,25%), Stale spr ężynowe umacniane zgniotem na zimno walcowane na zimno ta śmy umacniane obróbk ą cieplną (hartowanie + średnie odpuszczanie) niestopowe ta śmy stopowe ta śmy druty PN-EN 10132-4 C55S + CR C125S + CR PN-EN 10132-4 PN-EN 10270-2(U) PN-EN 10132-4 (+) druty ci ągnione na zimno po patentowaniu ta śmy ta śmy druty C125S + CR PN-EN 10270-1(U) C55S + QR C125S + QR np: FDC TDCrV VDCrSiV 56Si7 60CrMo3-2 52SiCrNi5 np: SL DH np: ( R m do 1200 MPa) ( R m do 2000 ÷ 3500 MPa) ( R m = 1100 ÷ 2100 MPa) ( R m do 1900 MPa) ( R m do 2200 MPa) - patentowanie (zabieg obróbki cieplnej): - nagrzanie tu ż powyżej A C3 w celu uzyskania drobnego ziarna austenitu, - izotermiczna przemiana perlityczna w k ąpieli ołowiu 500 ÷550°C (obecnie regulowane walcowanie), - bardzo drobnopłytkowy perlit (cienkie płytki cementytu zdolne do zginania si ę podczas ciągnienia), (+) (+) (-+) CR – po walcowaniu na zimno, QT – po hartowaniu i odpuszczaniu średnim, S – niestopowe sprężynowe, 10. Stale narz ędziowe do pracy na zimno do pracy na gor ąco szybkotn ące PN-EN ISO 4957:2004 niestopowe stopowe Ogólnie stosowane na narz ędzia do kształtowania materiałów: wył ącznie stopowe : - niskostopowe, - średniostopowe, - wysokostopowe, wył ącznie wysokostopowe - niskostopowe, - średniostopowe, - wysokostopowe, (+) Ogólnie stosowane na narz ędzia do kształtowania materiałów: - metali, - przez kucie, ci ęcie, wyciskanie, ciągnienie, walcowanie, - przez odlewanie do form metalowych, - polimerów, ceramik, kompozytów, Główne wymagania stawiane stalom narz ędziowym: - jak najwi ększa żywotność (trwałość), - twardo ść całej struktury (podstawowy parametr ale często nie wystarczający), - odporno ść na ścieranie (twardość osnowy oraz twardość i zawartość węglików), - cz ęsto odporność na odpuszczające działanie ciepła (twardość wtórna), - cz ęsto również udarność (drobnoziarnistość, kompromis z twardością, dodatek Ni), • odporność na ścieranie - zwi ększa się z twardością osnowy struktury (najlepszy wysokowęglowy martenzyt odpuszczania),
(…)

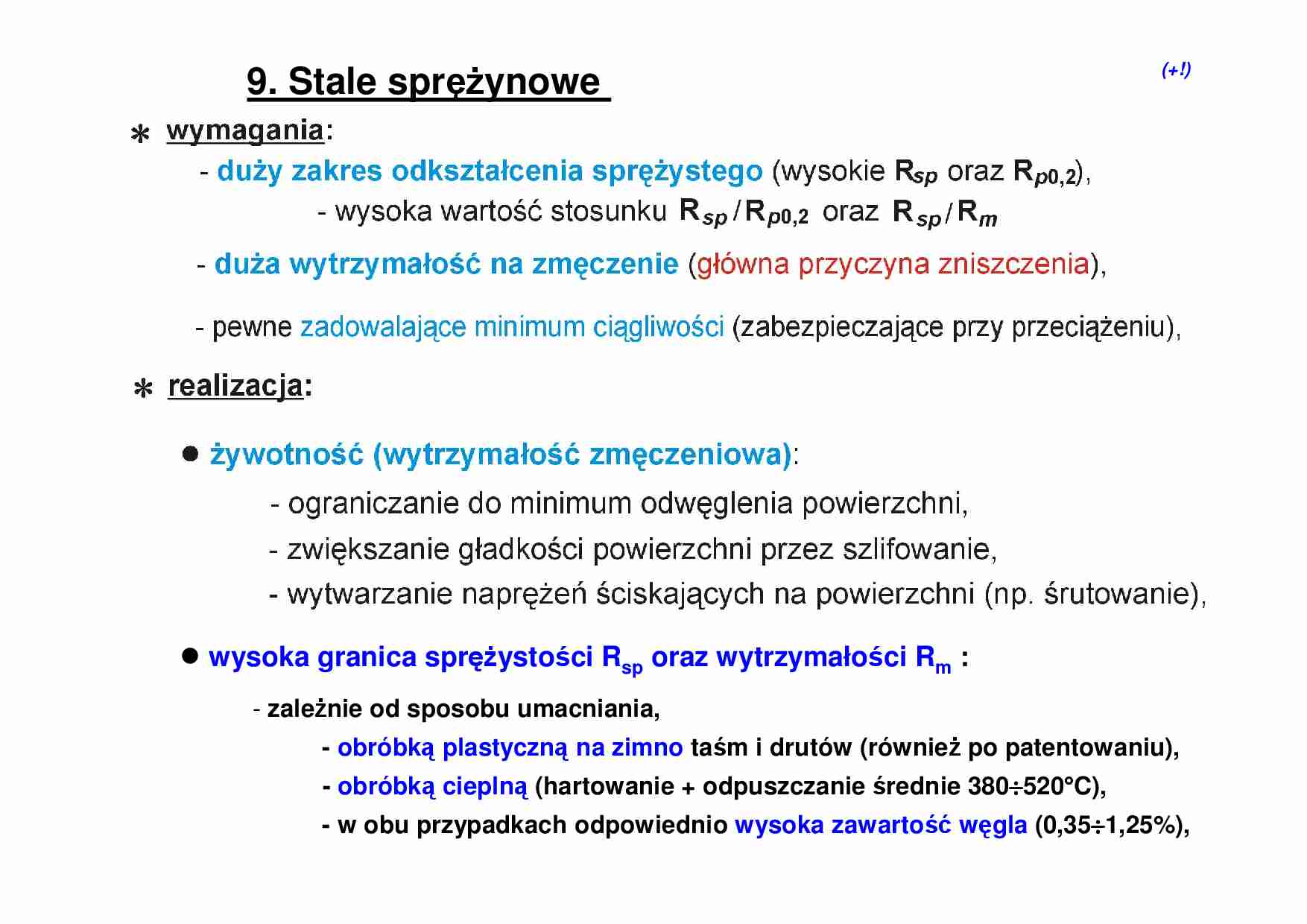

… 9. Stale sprężynowe
(+!)
● wysoka granica sprężystości Rsp oraz wytrzymałości Rm :
- zależnie od sposobu umacniania,
- obróbką plastyczną na zimno taśm i drutów (również po patentowaniu),
- obróbką cieplną (hartowanie + odpuszczanie średnie 380÷520°C),
÷
- w obu przypadkach odpowiednio wysoka zawartość węgla (0,35÷1,25%),
÷
(+)
Stale sprężynowe
umacniane
zgniotem na zimno
PN-EN 10132-4
umacniane…
... zobacz całą notatkę
