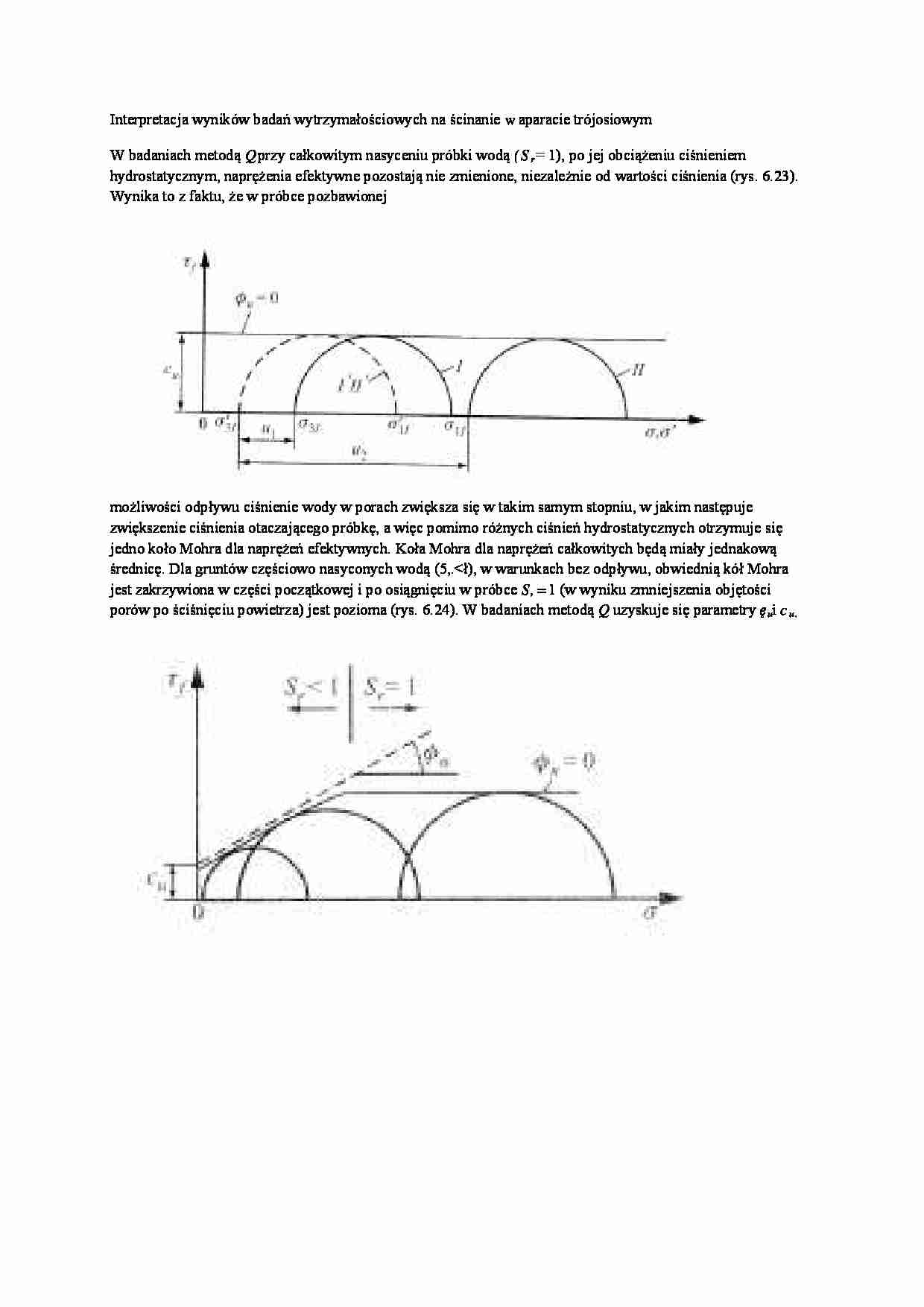

Interpretacja wyników badań wytrzymałościowych - wykład - strona 1 Interpretacja wyników badań wytrzymałościowych - wykład - strona 2

Fragment notatki:

Interpretacja wyników badań wytrzymałościowych na ścinanie w aparacie trójosiowym
W badaniach metodą Q przy całkowitym nasyceniu próbki wodą (Sr = 1), po jej obciążeniu ciśnieniem hydrostatycznym, naprężenia efektywne pozostają nie zmienione, niezależnie od wartości ciśnienia (rys. 6.23). Wynika to z faktu, że w próbce pozbawionej możliwości odpływu ciśnienie wody w porach zwiększa się w takim samym stopniu, w jakim następuje zwiększenie ciśnienia otaczającego próbkę, a więc pomimo różnych ciśnień hydrostatycznych otrzymuje się jedno koło Mohra dla naprężeń efektywnych. Koła Mohra dla naprężeń całkowitych będą miały jednakową średnicę. Dla gruntów częściowo nasyconych wodą (5,.

(…)

… samym stopniu, w jakim następuje zwiększenie ciśnienia otaczającego próbkę, a więc pomimo różnych ciśnień hydrostatycznych otrzymuje się jedno koło Mohra dla naprężeń efektywnych. Koła Mohra dla naprężeń całkowitych będą miały jednakową średnicę. Dla gruntów częściowo nasyconych wodą (5,.<ł), w warunkach bez odpływu, obwiednią kół Mohra jest zakrzywiona w części początkowej i po osiągnięciu w próbce S…
