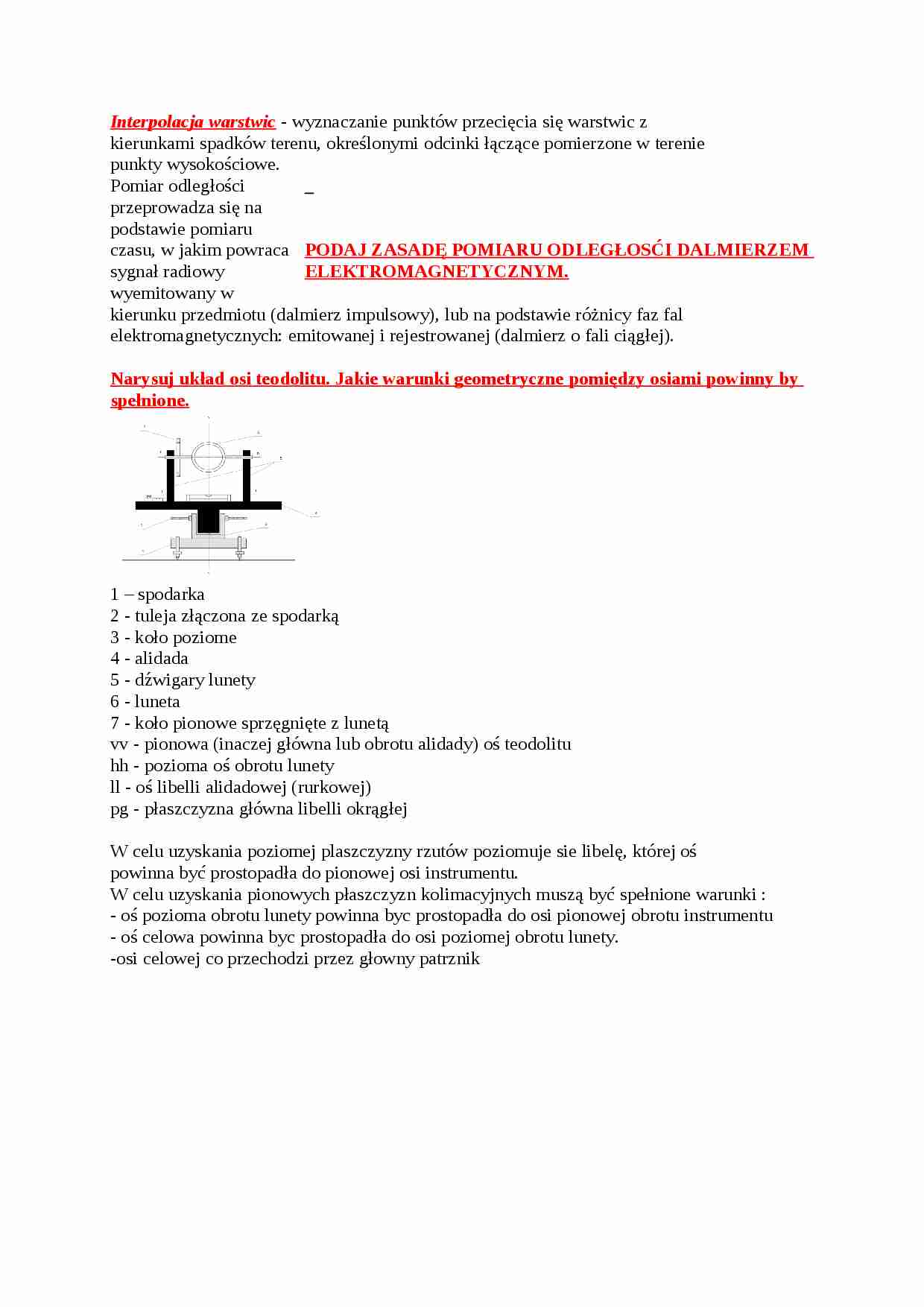

Interpolacja warstwic-opracowanie - strona 1

Fragment notatki:

Interpolacja warstwic - wyznaczanie punktów przecięcia się warstwic z
kierunkami spadków terenu, określonymi odcinki łączące pomierzone w terenie
punkty wysokościowe.
PODAJ ZASADĘ POMIARU ODLEGŁOSĆI DALMIERZEM ELEKTROMAGNETYCZNYM.
Pomiar odległości przeprowadza się na podstawie pomiaru czasu, w jakim powraca sygnał radiowy wyemitowany w kierunku przedmiotu (dalmierz impulsowy), lub na podstawie różnicy faz fal elektromagnetycznych: emitowanej i rejestrowanej (dalmierz o fali ciągłej).
Narysuj układ osi teodolitu. Jakie warunki geometryczne pomiędzy osiami powinny by spełnione.
1 - spodarka
2 - tuleja złączona ze spodarką
3 - koło poziome
4 - alidada
5 - dźwigary lunety
6 - luneta
7 - koło pionowe sprzęgnięte z lunetą
vv - pionowa (inaczej główna lub obrotu alidady) oś teodolitu
hh - pozioma oś obrotu lunety
ll - oś libelli alidadowej (rurkowej)
pg - płaszczyzna główna libelli okrągłej
W celu uzyskania poziomej plaszczyzny rzutów poziomuje sie libelę, której oś powinna być prostopadła do pionowej osi instrumentu.
W celu uzyskania pionowych płaszczyzn kolimacyjnych muszą być spełnione warunki : - oś pozioma obrotu lunety powinna byc prostopadła do osi pionowej obrotu instrumentu - oś celowa powinna byc prostopadła do osi poziomej obrotu lunety.
-osi celowej co przechodzi przez głowny patrznik ... zobacz całą notatkę
