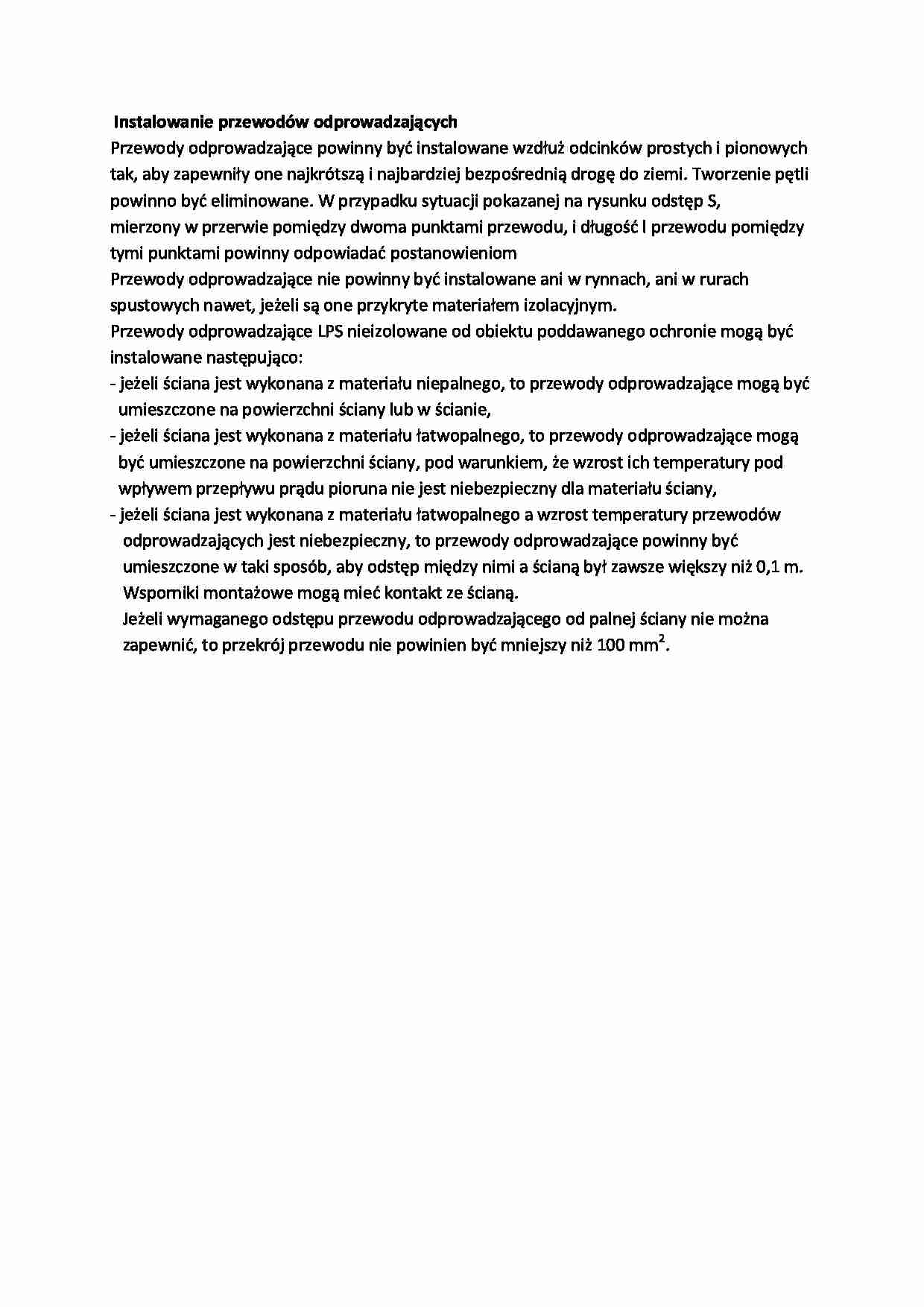

Instalowanie przewodów odprowadzających Przewody odprowadzające powinny być instalowane wzdłuż odcinków prostych i pionowych tak, aby zapewniły one najkrótszą i najbardziej bezpośrednią drogę do ziemi. Tworzenie pętli powinno być eliminowane. W przypadku sytuacji pokazanej na rysunku odstęp S, mierzony w przerwie pomiędzy dwoma punktami przewodu, i długość l przewodu pomiędzy tymi punktami powinny odpowiadać postanowieniom Przewody odprowadzające nie powinny być instalowane ani w rynnach, ani w rurach spustowych nawet, jeżeli są one przykryte materiałem izolacyjnym. Przewody odprowadzające LPS nieizolowane od obiektu poddawanego ochronie mogą być instalowane następująco: - jeżeli ściana jest wykonana z materiału niepalnego, to przewody odprowadzające mogą być umieszczone na powierzchni ściany lub w ścianie, - jeżeli ściana jest wykonana z materiału łatwopalnego, to przewody odprowadzające mogą być umieszczone na powierzchni ściany, pod warunkiem, że wzrost ich temperatury pod wpływem przepływu prądu pioruna nie jest niebezpieczny dla materiału ściany, - jeżeli ściana jest wykonana z materiału łatwopalnego a wzrost temperatury przewodów odprowadzających jest niebezpieczny, to przewody odprowadzające powinny być umieszczone w taki sposób, aby odstęp między nimi a ścianą był zawsze większy niż 0,1 m. Wsporniki montażowe mogą mieć kontakt ze ścianą. Jeżeli wymaganego odstępu przewodu odprowadzającego od palnej ściany nie można zapewnić, to przekrój przewodu nie powinien być mniejszy niż 100 mm2.
Rys. Pętla w przewodzie odprowadzającym
