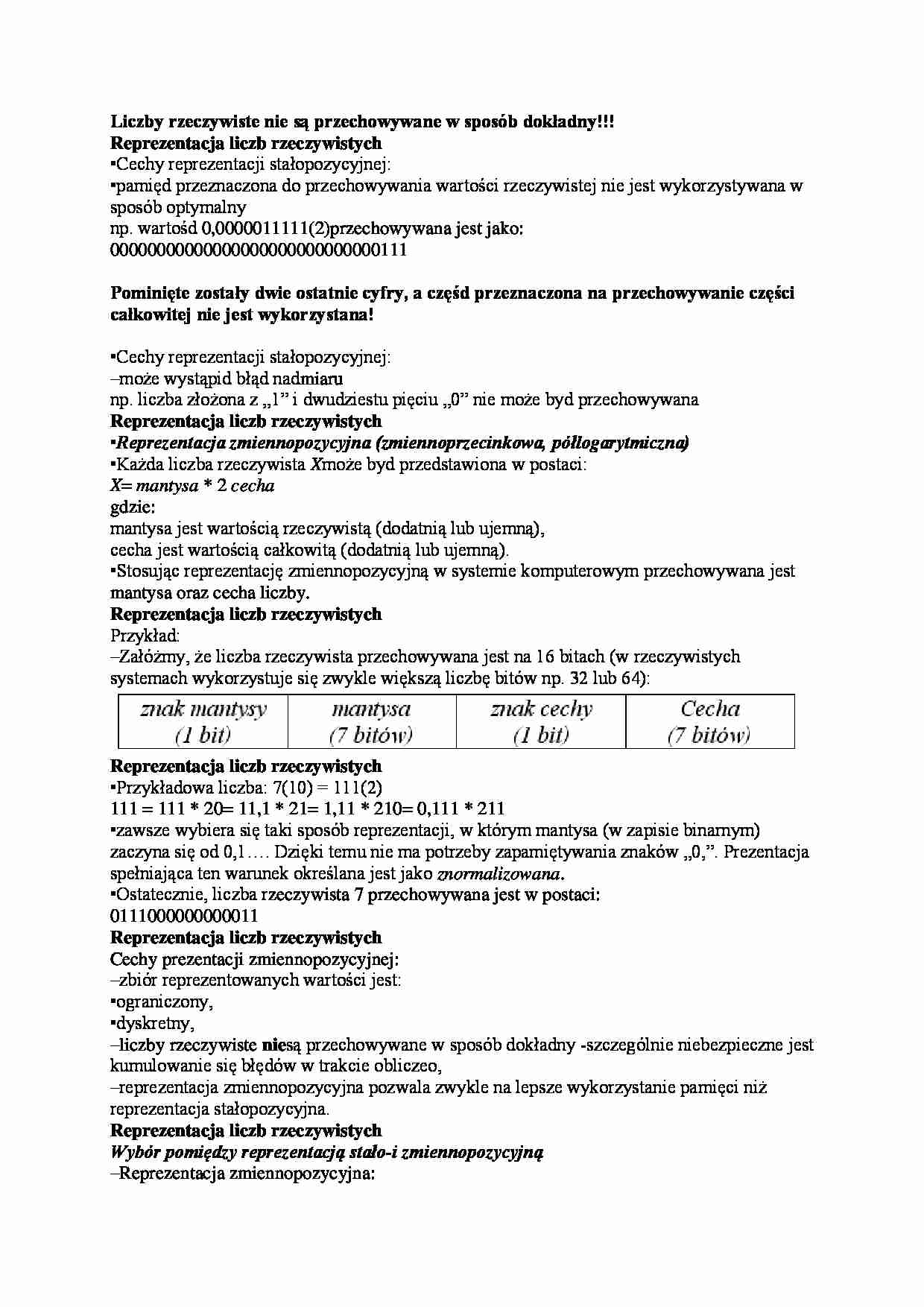

Liczby rzeczywiste nie są przechowywane w sposób dokładny!!!
Reprezentacja liczb rzeczywistych •Cechy reprezentacji stałopozycyjnej:
•pamięd przeznaczona do przechowywania wartości rzeczywistej nie jest wykorzystywana w sposób optymalny
np. wartośd 0,0000011111(2)przechowywana jest jako:
00000000000000000000000000000111
Pominięte zostały dwie ostatnie cyfry, a częśd przeznaczona na przechowywanie części całkowitej nie jest wykorzystana!
•Cechy reprezentacji stałopozycyjnej:
-może wystąpid błąd nadmiaru
np. liczba złożona z „1” i dwudziestu pięciu „0” nie może byd przechowywana
Reprezentacja liczb rzeczywistych •Reprezentacja zmiennopozycyjna (zmiennoprzecinkowa, półlogarytmiczna)
•Każda liczba rzeczywista Xmoże byd przedstawiona w postaci:
X= mantysa * 2 cecha
gdzie:
mantysa jest wartością rzeczywistą (dodatnią lub ujemną),
cecha jest wartością całkowitą (dodatnią lub ujemną).
•Stosując reprezentację zmiennopozycyjną w systemie komputerowym przechowywana jest mantysa oraz cecha liczby.
Reprezentacja liczb rzeczywistych
Przykład:
-Załóżmy, że liczba rzeczywista przechowywana jest na 16 bitach (w rzeczywistych systemach wykorzystuje się zwykle większą liczbę bitów np. 32 lub 64):
Reprezentacja liczb rzeczywistych •Przykładowa liczba: 7(10) = 111(2)
111 = 111 * 20= 11,1 * 21= 1,11 * 210= 0,111 * 211
•zawsze wybiera się taki sposób reprezentacji, w którym mantysa (w zapisie binarnym) zaczyna się od 0,1…. Dzięki temu nie ma potrzeby zapamiętywania znaków „0,”. Prezentacja spełniająca ten warunek określana jest jako znormalizowana.
•Ostatecznie, liczba rzeczywista 7 przechowywana jest w postaci:
0111000000000011
Reprezentacja liczb rzeczywistych
Cechy prezentacji zmiennopozycyjnej:
-zbiór reprezentowanych wartości jest: •ograniczony,
•dyskretny,
-liczby rzeczywiste niesą przechowywane w sposób dokładny -szczególnie niebezpieczne jest kumulowanie się błędów w trakcie obliczeo,
-reprezentacja zmiennopozycyjna pozwala zwykle na lepsze wykorzystanie pamięci niż reprezentacja stałopozycyjna.
Reprezentacja liczb rzeczywistych Wybór pomiędzy reprezentacją stało-i zmiennopozycyjną
-Reprezentacja zmiennopozycyjna:
•możliwośd reprezentowania wartości z większego zakresu.
-Reprezentacja stałopozycyjna:
•wartości reprezentowane są z taką samą dokładnością (co jest istotne np. w obliczeniach finansowych).
Reprezentacja znaków
•W systemie komputerowych przechowywany jest w postaci binarnej kod znaku (będący liczbą całkowitą).
Kod ASCII
•ASCII -American Standard Code for Information Interchange.
(…)
…)
•Standardy ANSI -ANSI -American National Standards Institute -Amerykaoski Instytut Standaryzacji
Wybrane sieci rodziny IEEE 802
•802.3 -sieci oparte na protokole CSMA/CD (Ethernet),
•802.5 -sieci Token Ring, •802.11 -sieci bezprzewodowe.
Warstwa sterowania łączem logicznym (LLC -LogicalLink Control)
•standaryzacja dostępu do usług warstw niższych -usługi tej warstwy tworzą „pomost” pomiędzy protokołami…
… mechanizm sum kontrolnych:
-dla wysyłanej ramki komputer oblicza tzw. sumę kontrolną (wartośd uzależnioną od wartości wszystkich bitów składających się na ramkę),
-suma kontrolna umieszczana jest w odpowiednim polu ramki,
-ramka (wraz z sumą kontrolną) wędruje przez sied,
-komputer odbierający ponownie oblicza sumę kontrolną i porównuje z wartością przesłaną od nadawcy (jeśli zachodzi równośd, to ramka…
… odpowiedzialna jest karta sieciowa:
•Ze względu na sposób pobierania ramek z nośnika można wyróżnid dwa tryby pracy karty sieciowej:
-pobieranie ramek przeznaczonych tylko dla danej stacji (wybór poprzez porównanie adresu odbiorcy w ramce z adresem przypisanym karcie sieciowej;
-praca w trybie podsłuchu /promiscuous mode/ (pobieranie wszystkich ramek z nośnika)
Sied IEEE 802.5 (Token Ring)
•Nośniki: skrętka, światłowód.
•Token Ring jest siecią o topologii pierścieniowej
•dostęp do nośnika na zasadzie przekazywanego żetonu
•w sieci krąży „żeton”
•stacja sieciowa posiada prawo do transmisji tylko wtedy, gdy posiada żeton,
•jeśli stacja posiadająca żeton nie zamierza transmitowad danych, to przesyła żeton do następnego urządzenia,
•stosowana metoda dostępu ma charakter deterministyczny.
Sieci IEEE 802.11…
… są przez protokół warstwy n,
•przy realizacji komunikacji n-ta warstwa korzysta z usług warstw niższych oraz nie korzysta z żadnych usług warstw wyższych.
•połączenie fizyczne -poprzez medium transmisyjne
•połączenie logiczne (wirtualne) -pomiędzy odpowiadającymi sobie warstwami
•Architektura sieci -uporządkowany zbiór warstw i protokołów.
Sprzęt sieciowy
•media transmisyjne -służą do przesyłania sygnałów;
•urządzenia warstwy I -realizują przesyłanie informacji w postaci bitów;
•urządzenia warstwy II -realizują przesyłanie informacji w postaci ramek;
•urządzenia warstwy III -realizują przesyłanie informacji w postaci pakietów.
Media transmisyjne23
•warstwa 0
•media transmisyjne są nośnikiem sygnałów
Kabel koncentryczny
Pojedynczy przewód otoczony warstwą izolacyjną, metalową siatką ekranującą i zewnętrzną…
… adresowania komputerów w Internecie (adres IP powinien jednoznacznie identyfikowad komputer -dwa komputery nie mogą mied identycznych adresów),
-dostarczanie danych przez Internet (wybór trasy przesyłania pakietów).
Adresy komputerów (32 -bitowe, tzw. numery IP) określające numer sieci oraz numer komputera w ramach sieci.
Maska sieci -liczba 32-bitowa pokazująca sposób podziału numeru IP na numer sieci…
