Grawimetria geodezyjna

Nasza ocena:

5
Pobrań: 399
Wyświetleń: 1841
Komentarze: 0
Notatek.pl

Pobierz ten dokument za darmo

Podgląd dokumentu
Grawimetria geodezyjna - strona 1 Grawimetria geodezyjna - strona 2 Grawimetria geodezyjna - strona 3

Fragment notatki:

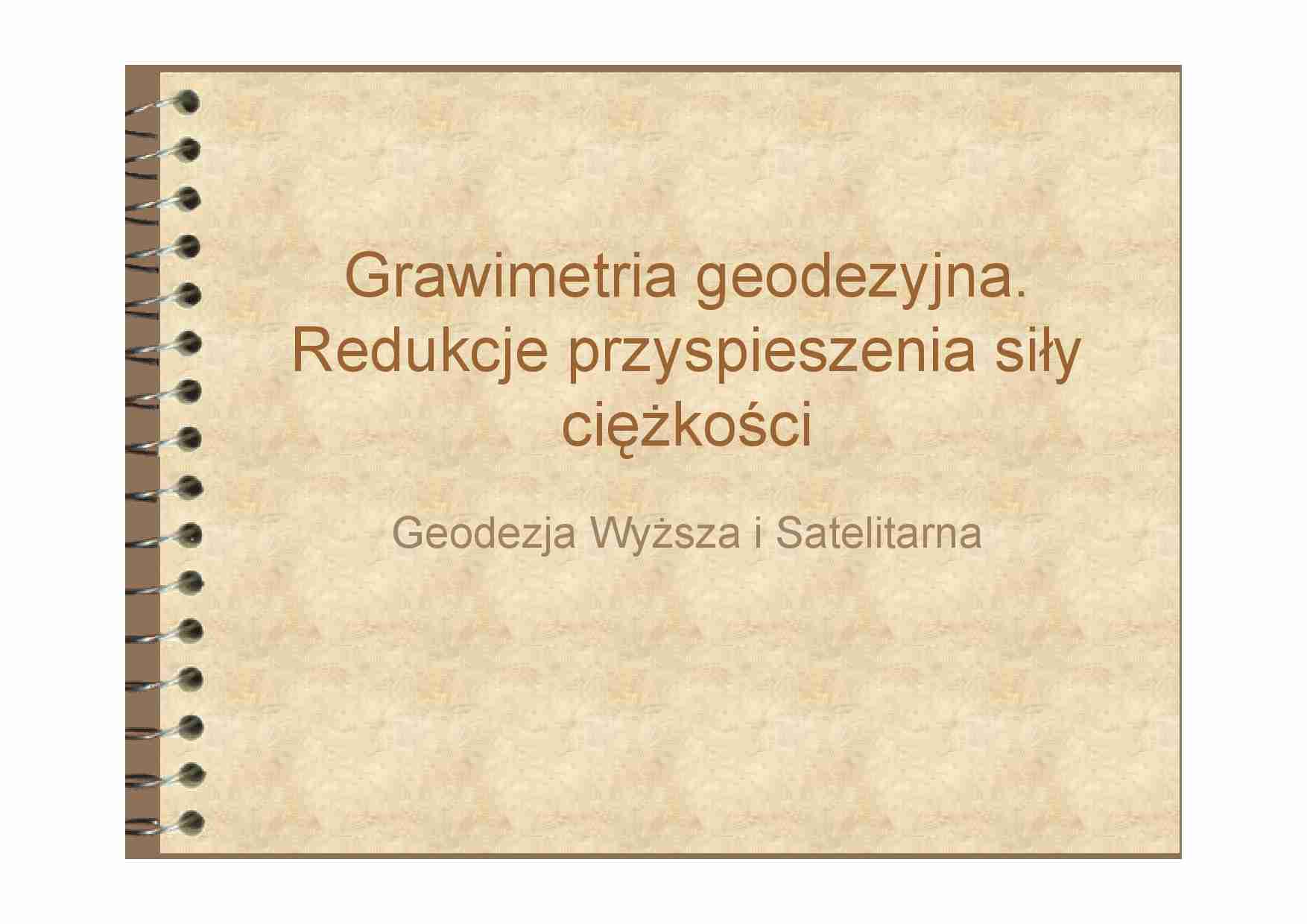

Grawimetria geodezyjna.  Redukcje przyspieszenia siły  ciężkości Geodezja Wyższa i Satelitarna Grawimetria geodezyjna Zadanie grawimetrii geodezyjnej określenie  pola  siły  ciężkości  Ziemi  jako  funkcji  miejsca  i  czasu  obserwacji  przez  pomiary  natężenia  pola  ciężkościowego  i  jego gradientów Zjawiska fizyczne swobodny spadek ciała ruch wahadła deformacje ciał sprężystych pod działaniem  stałej masy Grawimetria geodezyjna Metody pomiarów przyspieszenia siły  ciężkości pomiary dynamiczne (obserwacje ruchu  ciała w polu siły ciężkości) pomiary  statyczne  (obserwacja  stanu  równowagi masy próbnej) Grawimetria geodezyjna Metody dynamiczne pomiary wahadłowe pomiary balistyczne pomiary częstotliwości drgania obciążonej  struny Metoda statyczna doprowadzenie  masy  próbnej  w  systemie  pomiarowym  do  stanu  równowagi  stałej  za  pomocą  siły  kompensującej  (np.  deformacja  nici lub sprężyny) Grawimetria geodezyjna Pomiary absolutne (bezwzględne) określa się pełną wartość przyspieszenia siły  ciężkości  w  miejscu  obserwacji  - pomiar  czasu i odległości (metody dynamiczne) Pomiary względne określenie  różnicy  przyspieszenia  siły  ciężkości  między  stanowiskami  - zmiany  wskazań  tego  samego  przyrządu  (wahadło,  grawimetry statyczne) Grawimetria geodezyjna Wykorzystanie wahadła Ruch wahadła matematycznego α a 1 a 2       +       + = K 2 sin 2 1 1 2 α π g l T Ma J a l 0 + = Wahadło fizyczne Grawimetria geodezyjna Wykorzystanie wahadła Ruch wahadła matematycznego α a 1 a 2 2 1 2 2 2 2 1 1 2 a a T a T a T − − =       +       + = K 2 sin 2 1 1 2 α π g l T Wahadło rewersyjne Grawimetria geodezyjna α a 1 a 2 Grawimetria geodezyjna Pomiary sposobem balistycznym Droga w polu siły ciężkości 2 2 0 0 0 t g t v l l + + = s Swobodny spadek t0=0, l0 t1, l1 t2, l2 s1 s2 sposób trzech stacji Grawimetria geodezyjna Pomiary sposobem balistycznym Droga w polu siły ciężkości 2 2 0 0 0 t g t v l l + + = s Swobodny spadek t0=0, l0 t1, l1 t2, l2 sposób trzech stacji t3, l3 s1 τ 1 s2 τ 2 sposób czterech stacji Grawimetria geodezyjna s Grawimetria geodezyjna Pomiary sposobem balistycznym Droga w polu siły ciężkości 2 2 0 0 0 t g t v l l + + = Sposób symetryczny

(…)

… + r
2
2
)
Redukcje przyspieszenia
Poprawka topograficzna - wyeliminowanie z
pomierzonej wartości przyspieszenia wpływu
mas topograficznych
fc
σ
ri
Pt
ri+1
g
(
f c = 2πGσ ri +1 − r + H − ri + ri + H
2
i +1
2
2
2
)
Redukcje przyspieszenia
Redukcja wolnopowietrzna - wpływ
wysokości punktu nad poziomem odniesienia
(geoidą)
P
H
pow. odniesienia
Rw [mGal ] = 0.3086 H [m]
Redukcje przyspieszenia
Redukcja…
... zobacz całą notatkę
