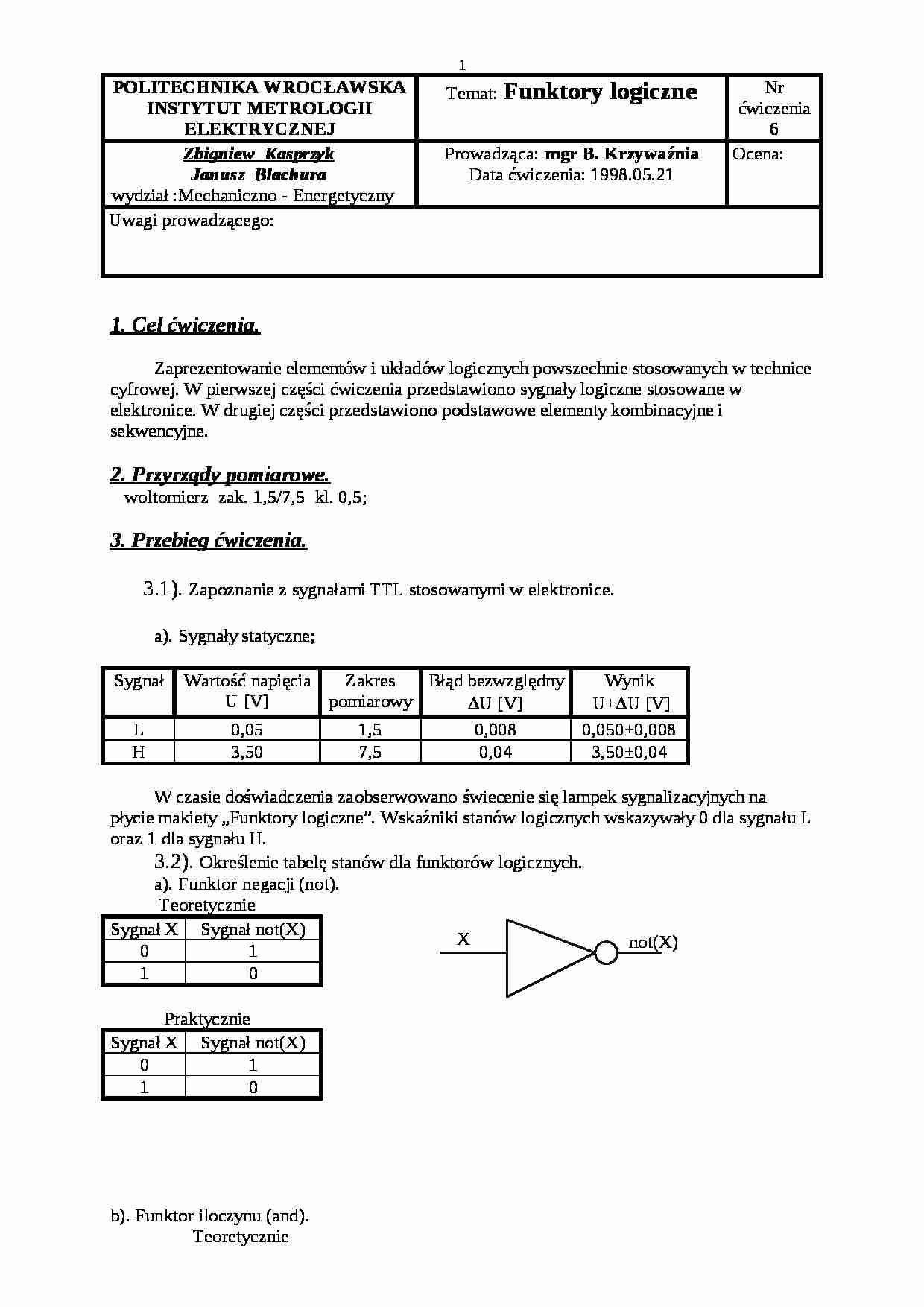

POLITECHNIKA WROCŁAWSKA INSTYTUT METROLOGII ELEKTRYCZNEJ
Temat: Funktory logiczne
Nr ćwiczenia
6
Zbigniew Kasprzyk
Janusz Blachura
wydział :Mechaniczno - Energetyczny Prowadząca: mgr B. Krzywaźnia
Data ćwiczenia: 1998.05.21
Ocena:
Uwagi prowadzącego:
1. Cel ćwiczenia.
Zaprezentowanie elementów i układów logicznych powszechnie stosowanych w technice cyfrowej. W pierwszej części ćwiczenia przedstawiono sygnały logiczne stosowane w elektronice. W drugiej części przedstawiono podstawowe elementy kombinacyjne i sekwencyjne.
2. Przyrządy pomiarowe.
woltomierz zak. 1,5/7,5 kl. 0,5;
3. Przebieg ćwiczenia.
3.1). Zapoznanie z sygnałami TTL stosowanymi w elektronice. a). Sygnały statyczne;
Sygnał
Wartość napięcia U [V]
Zakres pomiarowy
Błąd bezwzględny U [V]
Wynik
U*U [V]
L
0,05
1,5
0,008
0,050*0,008
H
3,50
7,5
0,04
3,50*0,04
W czasie doświadczenia zaobserwowano świecenie się lampek sygnalizacyjnych na płycie makiety „Funktory logiczne”. Wskaźniki stanów logicznych wskazywały 0 dla sygnału L oraz 1 dla sygnału H.
3.2). Określenie tabelę stanów dla funktorów logicznych. a). Funktor negacji (not).
Teoretycznie
Sygnał X
Sygnał not(X)
0
1
1
0
Praktycznie
Sygnał X
Sygnał not(X)
0
1
1
0
b). Funktor iloczynu (and).
Teoretycznie
Sygnał X1 Sygnał X1 And X1, X2 0
0
0
0
1
0
1
0
0
1
1
1
Praktycznie Sygnał X1 Sygnał X1 And X1, X2 0
0
0
0
1
0
1
0
0
1
1
1
c). Funktor sumy (or) .
Teoretycznie
(…)
… logicznych przy użyciu dostępnych elementów, a z drugiej strony określenie takiego zestawu elementów, który umożliwi realizowanie dowolnych niemal związków logicznych.
W czasie laboratorium była możliwość doświadczalnego sprawdzenie prawa rachunku zdań na przykładzie prawa de Morgana.
W przerzutnikach będących układami sekwencyjnymi pewnym kombinacjom sygnałów wejściowych może odpowiadać zarówno sygnał…
…
1
0
0
1
0
1
0
0
0
1
0
1
1
1
0
0
1
1
0
1
0
0
1
0
0
0
1
1
1
0
1
0
1
0
1
1
0
1
1
0
0
1
1
1
1
1
1
0
1
1
1
1
0
0
0
Schemat szeregowego licznika dwójkowego.
3.7) Układ czasowy
Wejście
Wyjście
L H
1 , 0
4.Wnioski i spostrzeżenia
Układy logiczne można budować na wiele sposobów i przy użyciu rozmaitych technik realizacyjnych. Sygnałem interpretowanym jako zmienna logiczna, czyli sygnałem logicznym…
…'
0
0
0
0
0
1
0
0
1
0
0
0
1
1
1
1
d). Teoretycznie
Sygnał A
Sygnał B Sygnał C
Sygnał C'
0
0
0
0
0
1
1
1
1
0
1
1
1
1
1
1
Schemat:
Praktycznie
Sygnał A
Sygnał B Sygnał C
Sygnał C'
0
0
0
0
0
1
1
1
1
0
1
1
1
1
1
1
3.4). Przerzutnik RS. Schemat przerzutnika RS:
Teoretycznie
Sygnał S
Sygnał R Sygnał Q
Sygnał Q1 0
0
1
1
1
0
0
1
0
1
1
0
1
1
0
1
Praktycznie
Sygnał S
Sygnał R Sygnał Q
Sygnał Q1 0
0
1
1
1
0
0…
