Fizyka - Siatka dyfrakcyjna

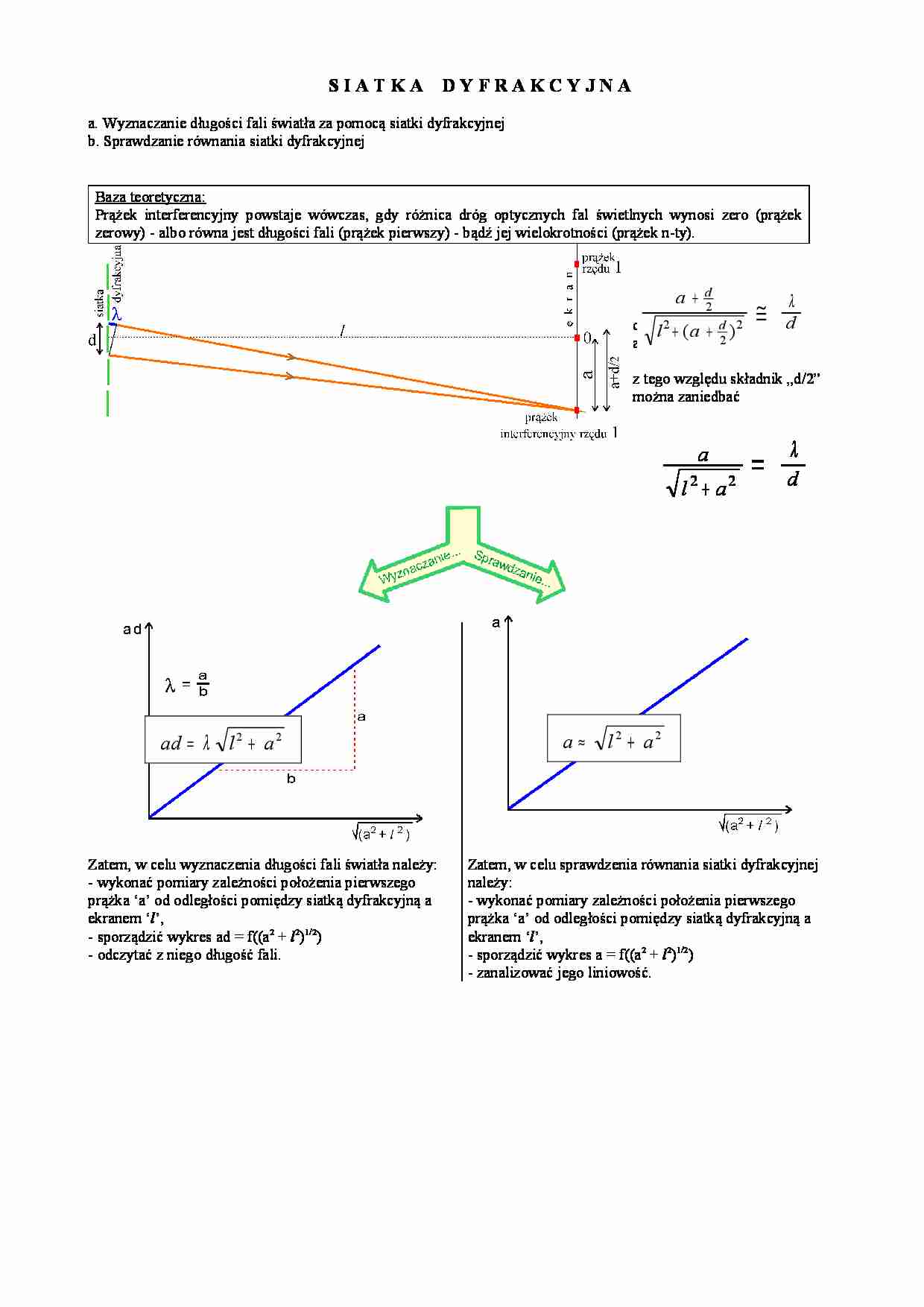

S I A T K A    D Y F R A K C Y J N A a. Wyznaczanie długości fali światła za pomocą siatki dyfrakcyjnej  b. Sprawdzanie równania siatki dyfrakcyjnej Baza teoretyczna: Prążek interferencyjny powstaje wówczas, gdy różnica dróg optycznych  fal  świetlnych  wynosi  zero (prążek  zerowy) - albo równa jest długości fali (prążek pierwszy) - bądź jej wielokrotności (prążek n-ty).   d    ma wymiar rzędu 10-5 a – rzędu 10-1 z tego względu składnik „d/2”  można zaniedbać d a l a λ = + 2 2   Zatem, w celu wyznaczenia długości fali światła należy: - wykonać pomiary zależności położenia pierwszego  prążka ‘a’ od odległości pomiędzy siatką dyfrakcyjną a  ekranem ‘ l ’, - sporządzić wykres ad = f((a2 +  l 2)1/2) - odczytać z niego długość fali. Zatem, w celu sprawdzenia równania siatki dyfrakcyjnej  należy: - wykonać pomiary zależności położenia pierwszego  prążka ‘a’ od odległości pomiędzy siatką dyfrakcyjną a  ekranem ‘ l ’, - sporządzić wykres a = f((a2 +  l 2)1/2) - zanalizować jego liniowość. d a l a d d λ ≅ + + + 2 2 2 2 ) ( 2 2 a l ad + = λ 2 2 a l a + ≈ Document Outline S I A T K A    D Y F R A K C Y J N A a. Wyznaczanie długości fali światła za pomocą siatki dyfrakcyjnej  ... zobacz całą notatkę
