POLITECHNIKA WROCŁAWSKA
Laboratorium Elektrotechniki
Temat: Filtry składowych symetrycznych.
Grupa:
Wydział :
Rok:
Data wykonania
Ćwiczenia:
Skład grupy:
Zaliczenie:

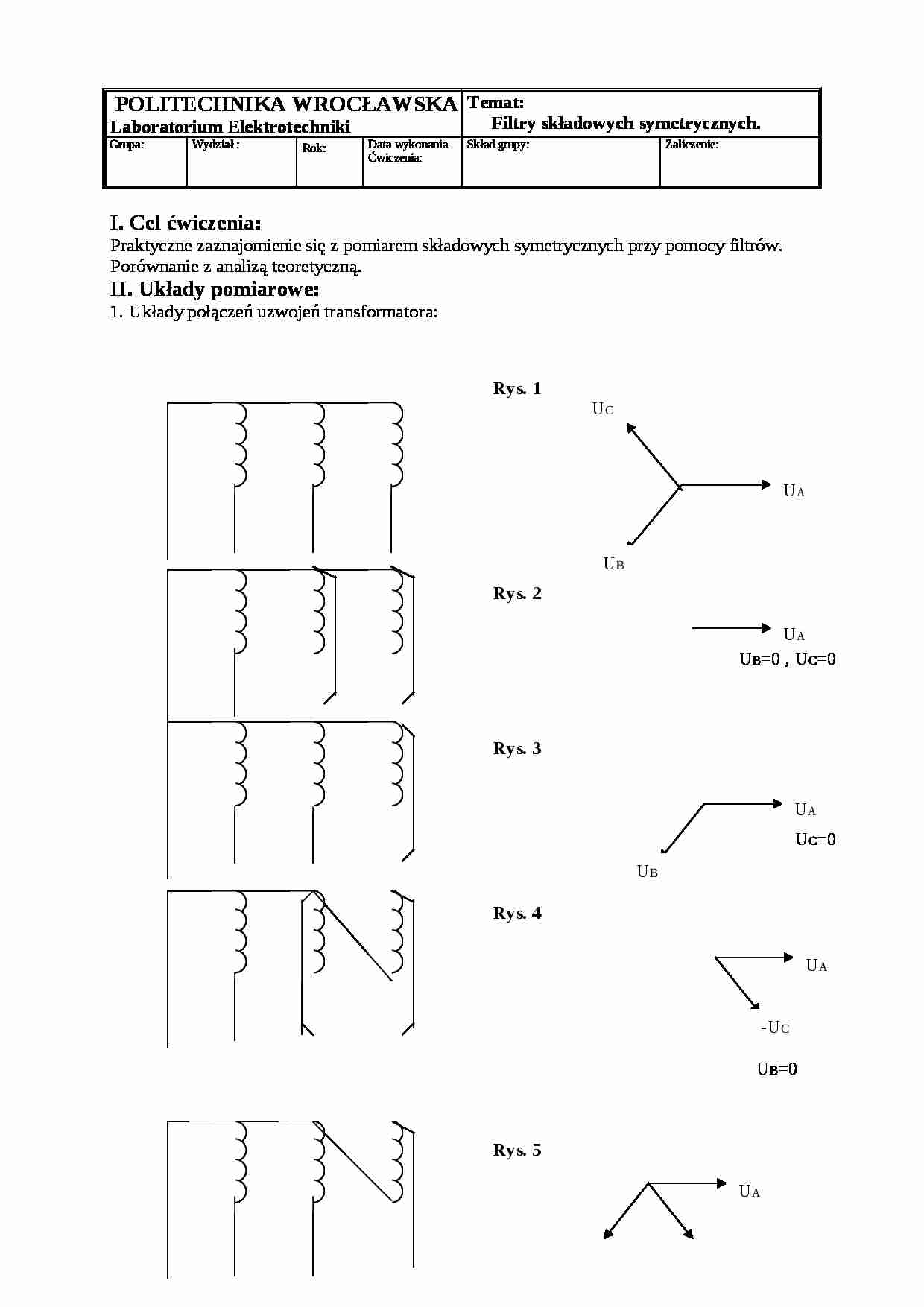

I. Cel ćwiczenia:
Praktyczne zaznajomienie się z pomiarem składowych symetrycznych przy pomocy filtrów. Porównanie z analizą teoretyczną. II. Układy pomiarowe:
1. Układy połączeń uzwojeń transformatora:
UB=0 , UC=0
UC=0
UB=0 2. Układ do pomiaru składowej zerowej napięcia:
3. Układ do pomiaru składowej zgodnej i przeciwnej napięcia:
Tabele pomiarowe. Tabela pomiaru składowej zerowej, zgodnej i przeciwnej napięcia.
Układ połączenia uzwojeń trafo.
U0
Uzgodne.
Uprzeciwne.
[V]
[V]
[V]
1
0,43
37,9
0,4
2
7,4
12,6
12,7
3
7,3
25,1
12,5
4
12,7
0,2
22


(…)

…. Jak widać wartości napięć zmierzonych U1 i U2 różnią się od wartości wyliczonych. Najprawdopodobniej spowodowane jest to tym że woltomierze użyte w ćwiczeniu wskazywały wartości skuteczne napięć nie uwzględniając przesunięcia fazowego. W idealnym układzie wartość napięcia U0 powinna wynosić 0. Jeżeli porównalibyśmy ze sobą dwa układy np. a) i d) to widać że niesymetria układu wpływa na wartość napięcia U0…
