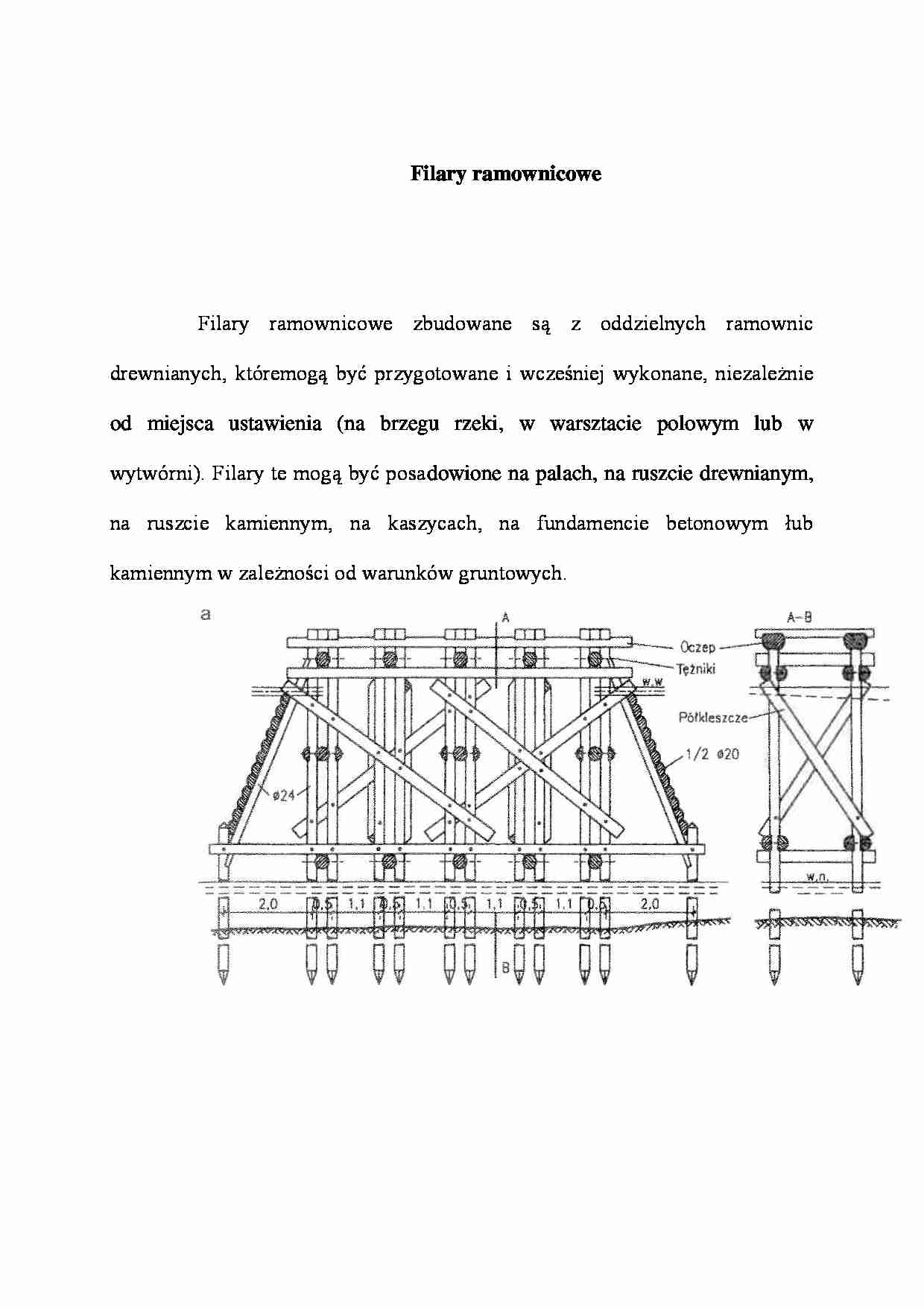

Filary ramownicowe
Filary ramownicowe zbudowane są z oddzielnych ramownic drewnianych, które mogą być przygotowane i wcześniej wykonane, niezależnie od miejsca ustawienia (na brzegu rzeki, w warsztacie polowym lub w wytwórni). Filary te mogą być posa­dowione na palach, na ruszcie drewnianym, na ruszcie kamiennym, na kaszycach, na fundamencie betonowym łub kamiennym w zależności od warunków gruntowych.
Podpory ramownicowe składają się z następujących zasadniczych części: pionowe lub pochylone słupy główne, oczepy poziome, podwaliny lub kleszcze dolne poziome, kleszcze ukośne lub zastrzały zapewniające stateczność konstrukcji. Na rys. 4.16 przed­stawiono typowy filar ramownicowy. W celu zapewnienia stateczności poprzecznej dolna jego część powinna być szersza niż góma (rys. 4.17), Filar ramownicowy może się składać z kilku kondygnacji. Dużą zaletą tego typu filarów jest możliwość prefabry-kacji i składowania poszczególnych elementów oraz szybkie tempo montażu podpór.
