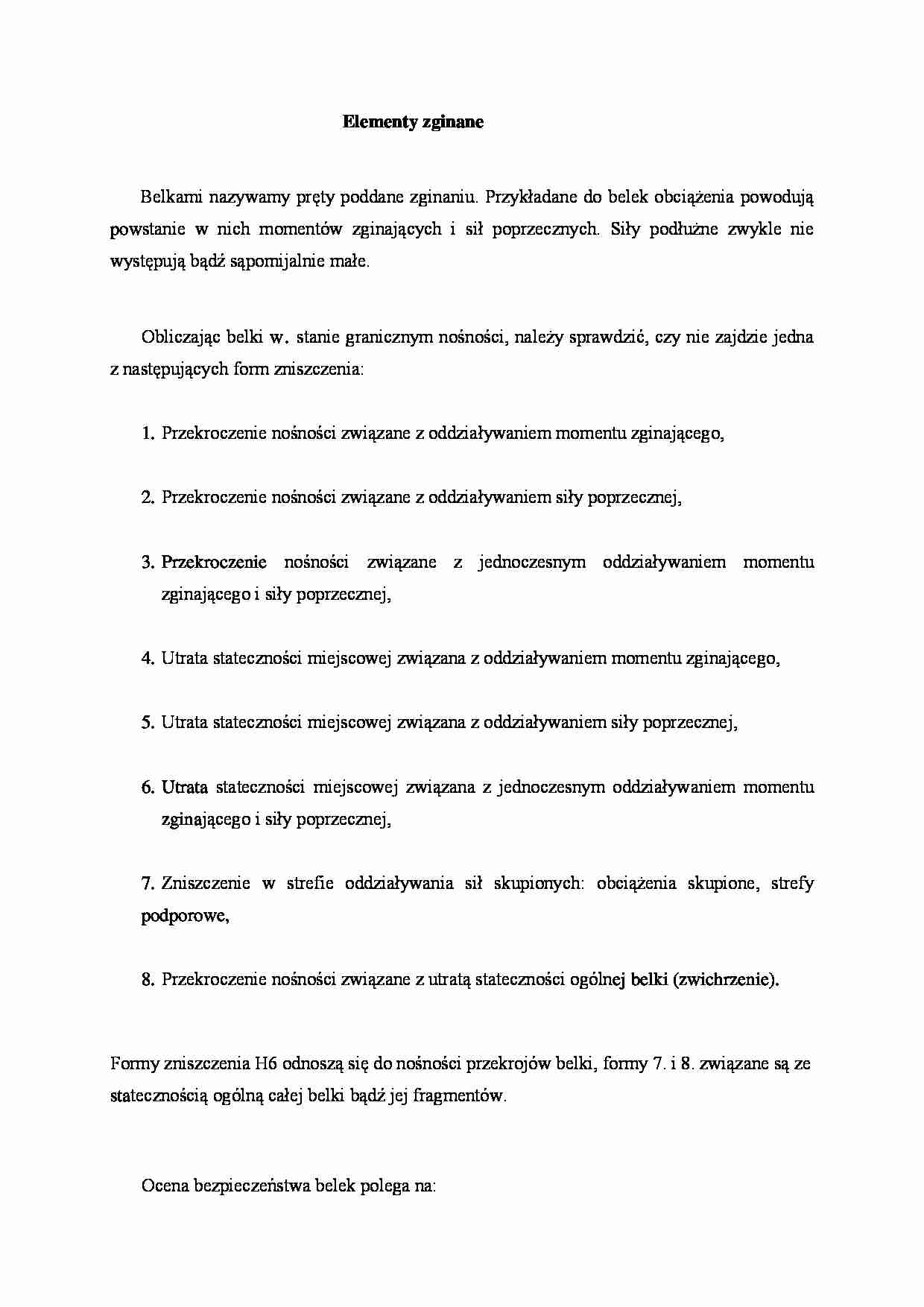

Elementy zginane
Belkami nazywamy pręty poddane zginaniu. Przykładane do belek obciążenia powodują powstanie w nich momentów zginających i sił poprzecznych. Siły podłużne zwykle nie występują bądź sąpomijalnie małe.
Obliczając belki w. stanie granicznym nośności, należy sprawdzić, czy nie zajdzie jedna z następujących form zniszczenia:
Przekroczenie nośności związane z oddziaływaniem momentu zginającego,
Przekroczenie nośności związane z oddziaływaniem siły poprzecznej,
Przekroczenie nośności związane z jednoczesnym oddziaływaniem momentu zginającego i siły poprzecznej,
Utrata stateczności miejscowej związana z oddziaływaniem momentu zginającego,
Utrata stateczności miejscowej związana z oddziaływaniem siły poprzecznej,
Utrata stateczności miejscowej związana z jednoczesnym oddziaływaniem momentu zginającego i siły poprzecznej,
Zniszczenie w strefie oddziaływania sił skupionych: obciążenia skupione, strefy podporowe,
Przekroczenie nośności związane z utratą stateczności ogólnej belki (zwichrzenie).
Formy zniszczenia H6 odnoszą się do nośności przekrojów belki, formy 7. i 8. związane są ze statecznością ogólną całej belki bądź jej fragmentów.
Ocena bezpieczeństwa belek polega na:
sprawdzeniu, czy każdy przekrój belki jest w stanie bezpiecznie i ekonomicznie przenieść powstające w nim pod wpływem obciążeń siły wewnętrzne (formy zniszczenia 1-K5),
sprawdzeniu bezpieczeństwa w strefach podpór i w strefach przyłożenia obciążeń skupionych,
sprawdzeniu, czy jest możliwa utrata stateczności ogólnej belki - jeżeli tak, to należy obliczyć nośność z uwzględnieniem zwichrzenia.
Oczywiście bezpośrednie sprawdzanie nośności każdego przekroju nie jest potrzebne ani możliwe. Wystarczy wytypować i sprawdzić przekroje najbardziej wytężone.
Utrata stateczności ogólnej elementów zginanych, zwana zwichrzeniem, może wpływać w sposób bardzo istotny na zmniejszenie nośności belki. Dlatego też sytuacją pożądaną jest układ, gdy belka jest zabezpieczona przed zwichrzeniem. By to uzyskać, wystarczy zabezpieczyć ściskaną część belki przed możliwością poprzecznego przesunięcia. Zabezpieczenie takie może być ciągłe, np. żelbetową płytą stropową stanowiącą sztywną tarczę opartą na belce, bądź dyskretne, np. za pomocą drugorzędnych belek poprzecznych połączonych ze sztywnym wieńcem stropu (patrz pkt 8.3). Nie są narażone na zwichrzenie belki o przekroju zamkniętym okrągłym albo prostokątnym.
(…)
… jest przyjęcie jako reguły podparcia widełkowego belek (brak obrotu na podporze względem osi podłużnej belki). O założeniu tym należy pamiętać szczególnie w czasie konstruowania belek i węzłów konstrukcyjnych. Zastosowane rozwiązania muszą zawsze spełniać teoretyczne warunki przyjęte w obliczeniach, w tym przypadku oparcia belek muszą odpowiadać wymogom stawianym podparciu widełkowemu.
Moment krytyczny…
