Elementy okna i opisana lukarna - omówienie  - strona 1 Elementy okna i opisana lukarna - omówienie  - strona 2

Fragment notatki:

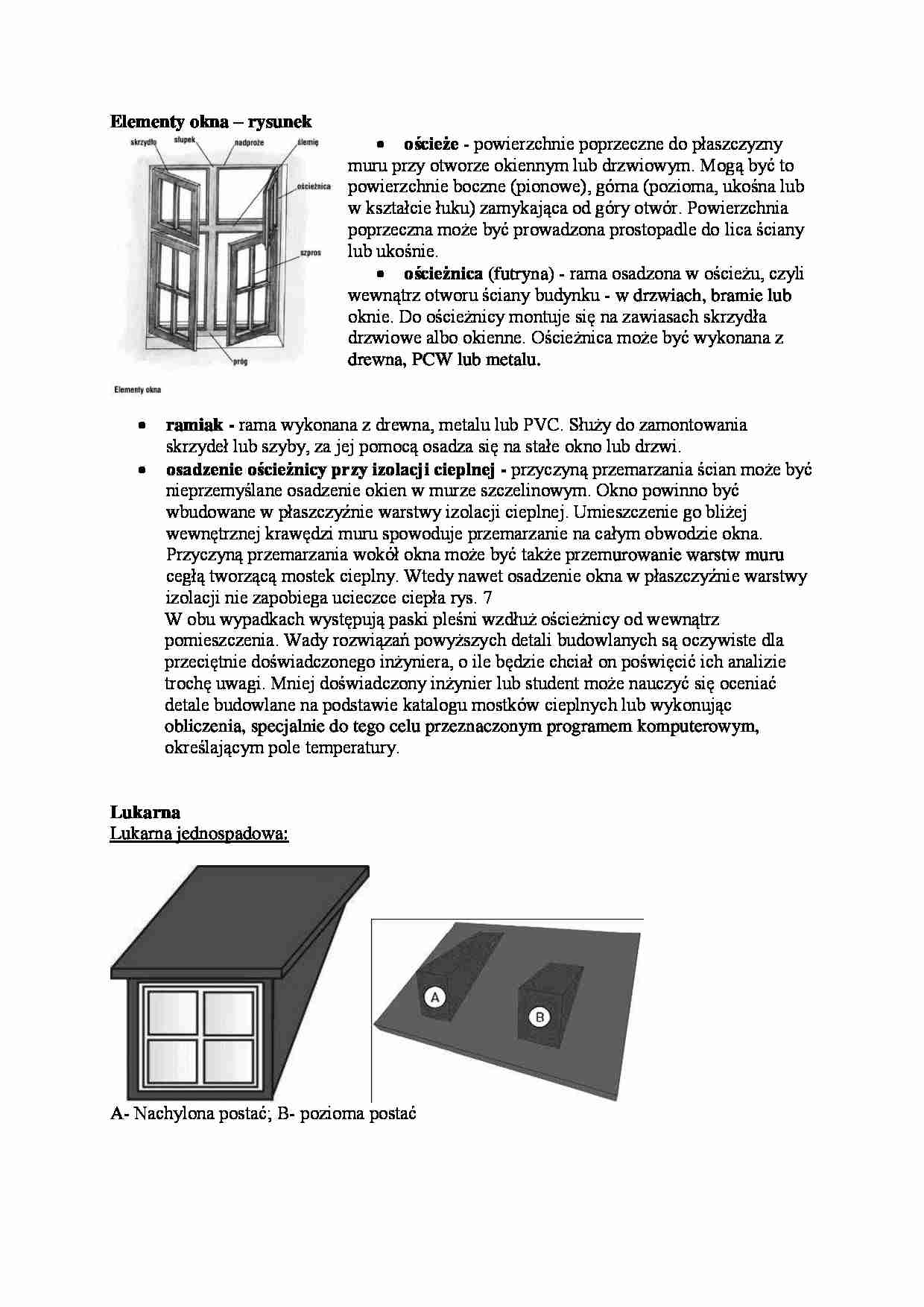

Elementy okna - rysunek ościeże - powierzchnie poprzeczne do płaszczyzny muru przy otworze okiennym lub drzwiowym. Mogą być to powierzchnie boczne (pionowe), górna (pozioma, ukośna lub w kształcie łuku) zamykająca od góry otwór. Powierzchnia poprzeczna może być prowadzona prostopadle do lica ściany lub ukośnie.
ościeżnica (futryna) - rama osadzona w ościeżu, czyli wewnątrz otworu ściany budynku - w drzwiach, bramie lub oknie. Do ościeżnicy montuje się na zawiasach skrzydła drzwiowe albo okienne. Ościeżnica może być wykonana z drewna, PCW lub metalu.
ramiak - rama wykonana z drewna, metalu lub PVC. Służy do zamontowania skrzydeł lub szyby, za jej pomocą osadza się na stałe okno lub drzwi.
osadzenie ościeżnicy przy izolacji cieplnej - przyczyną przemarzania ścian może być nieprzemyślane osadzenie okien w murze szczelinowym. Okno powinno być wbudowane w płaszczyźnie warstwy izolacji cieplnej. Umieszczenie go bliżej wewnętrznej krawędzi muru spowoduje przemarzanie na całym obwodzie okna. Przyczyną przemarzania wokół okna może być także przemurowanie warstw muru cegłą tworzącą mostek cieplny. Wtedy nawet osadzenie okna w płaszczyźnie warstwy izolacji nie zapobiega ucieczce ciepła rys. 7 W obu wypadkach występują paski pleśni wzdłuż ościeżnicy od wewnątrz pomieszczenia. Wady rozwiązań powyższych detali budowlanych są oczywiste dla przeciętnie doświadczonego inżyniera, o ile będzie chciał on poświęcić ich analizie trochę uwagi. Mniej doświadczony inżynier lub student może nauczyć się oceniać detale budowlane na podstawie katalogu mostków cieplnych lub wykonując obliczenia, specjalnie do tego celu przeznaczonym programem komputerowym, określającym pole temperatury.
Lukarna
Lukarna jednospadowa:
A- Nachylona postać; B- pozioma postać
Lukarna dwuspadowa:
Lukarna dwuspadowa przykryta jest dwoma
połaciami schodzącymi się w linii
kalenicy (1), [rys. nr 1]. Przejście między
połaciami lukarny a połacią dachu
głównego realizowane jest za pomocą
linii kosza (2). Dolna krawędź połaci
lukarny tworzy okap (4), frontowa zaś
okap szczytowy(3).
... zobacz całą notatkę
