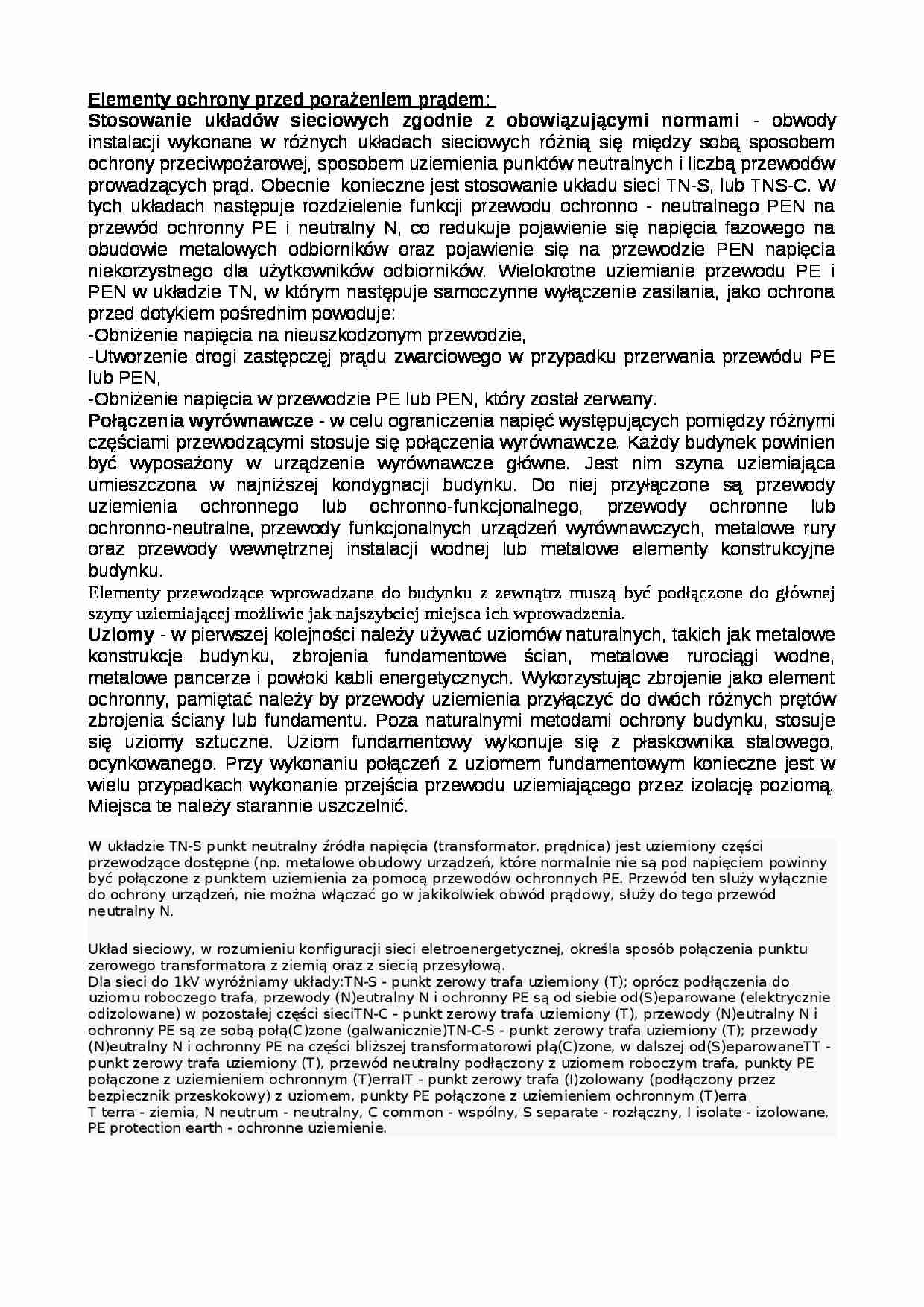

Elementy ochrony przed porażeniem prądem: Stosowanie układów sieciowych zgodnie z obowiązującymi normami - obwody instalacji wykonane w różnych układach sieciowych różnią się między sobą sposobem ochrony przeciwpożarowej, sposobem uziemienia punktów neutralnych i liczbą przewodów prowadzących prąd. Obecnie konieczne jest stosowanie układu sieci TN-S, lub TNS-C. W tych układach następuje rozdzielenie funkcji przewodu ochronno - neutralnego PEN na przewód ochronny PE i neutralny N, co redukuje pojawienie się napięcia fazowego na obudowie metalowych odbiorników oraz pojawienie się na przewodzie PEN napięcia niekorzystnego dla użytkowników odbiorników. Wielokrotne uziemianie przewodu PE i PEN w układzie TN, w którym następuje samoczynne wyłączenie zasilania, jako ochrona przed dotykiem pośrednim powoduje: -Obniżenie napięcia na nieuszkodzonym przewodzie, -Utworzenie drogi zastępczęj prądu zwarciowego w przypadku przerwania przewódu PE lub PEN, -Obniżenie napięcia w przewodzie PE lub PEN, który został zerwany. Połączenia wyrównawcze - w celu ograniczenia napięć występujących pomiędzy różnymi częściami przewodzącymi stosuje się połączenia wyrównawcze. Każdy budynek powinien być wyposażony w urządzenie wyrównawcze główne. Jest nim szyna uziemiająca umieszczona w najniższej kondygnacji budynku. Do niej przyłączone są przewody uziemienia ochronnego lub ochronno-funkcjonalnego, przewody ochronne lub ochronno-neutralne, przewody funkcjonalnych urządzeń wyrównawczych, metalowe rury oraz przewody wewnętrznej instalacji wodnej lub metalowe elementy konstrukcyjne budynku. Elementy przewodzące wprowadzane do budynku z zewnątrz muszą być podłączone do głównej szyny uziemiającej możliwie jak najszybciej miejsca ich wprowadzenia.
Uziomy - w pierwszej kolejności należy używać uziomów naturalnych, takich jak metalowe konstrukcje budynku, zbrojenia fundamentowe ścian, metalowe rurociągi wodne, metalowe pancerze i powłoki kabli energetycznych. Wykorzystując zbrojenie jako element ochronny, pamiętać należy by przewody uziemienia przyłączyć do dwóch różnych prętów zbrojenia ściany lub fundamentu. Poza naturalnymi metodami ochrony budynku, stosuje się uziomy sztuczne. Uziom fundamentowy wykonuje się z płaskownika stalowego, ocynkowanego. Przy wykonaniu połączeń z uziomem fundamentowym konieczne jest w wielu przypadkach wykonanie przejścia przewodu uziemiającego przez izolację poziomą. Miejsca te należy starannie uszczelnić. W układzie TN-S punkt neutralny źródła napięcia (transformator, prądnica) jest uziemiony części przewodzące dostępne (np. metalowe obudowy urządzeń, które normalnie nie są pod napięciem powinny być połączone z punktem uziemienia za pomocą przewodów ochronnych PE. Przewód ten sluży wyłącznie do ochrony urządzeń, nie można włączać go w jakikolwiek obwód prądowy, służy do tego przewód neutralny N.
