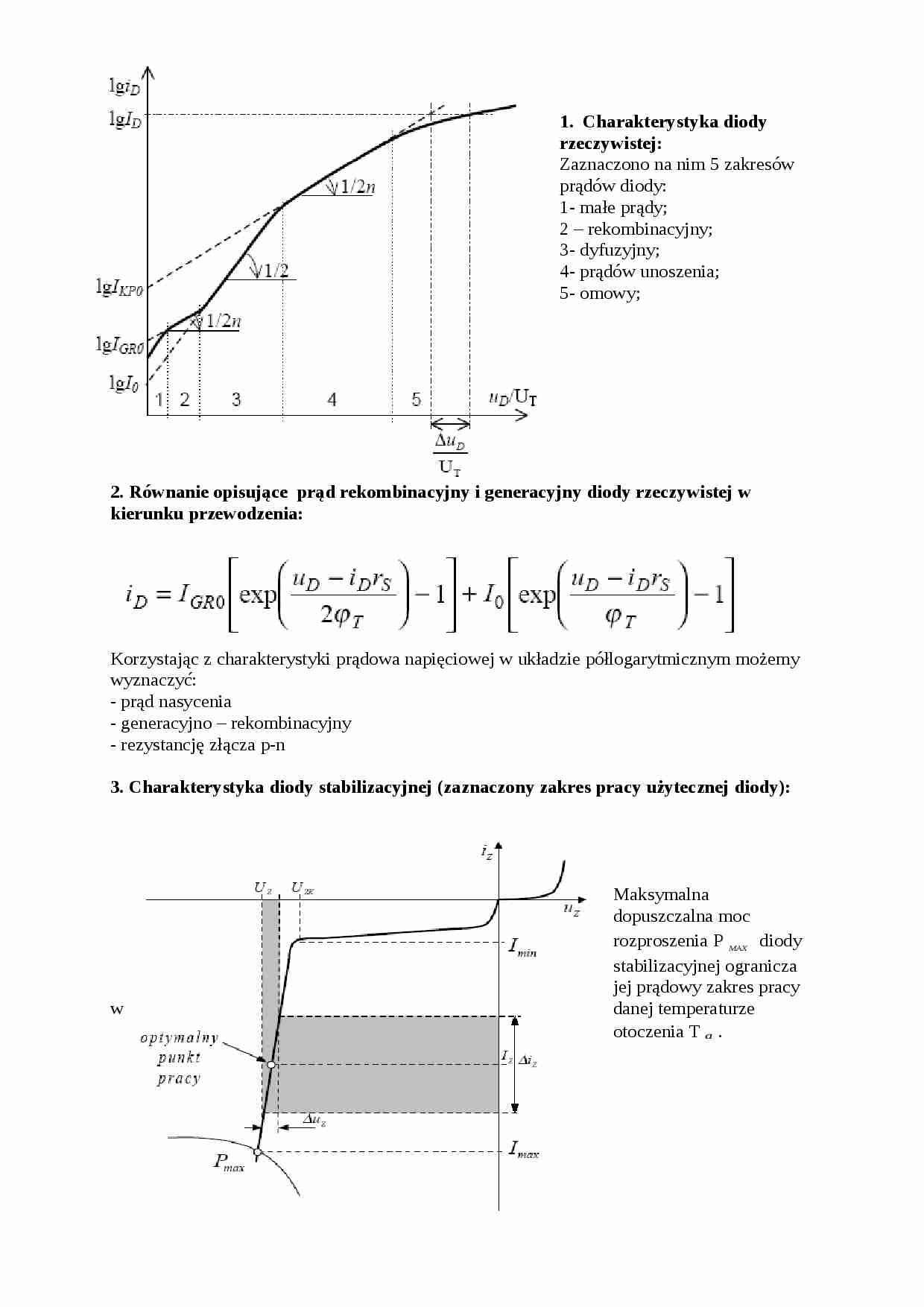

elementy elektroniczne - kolokwium1 - strona 1 elementy elektroniczne - kolokwium1 - strona 2 elementy elektroniczne - kolokwium1 - strona 3

Fragment notatki:


1. Charakterystyka diody rzeczywistej: Zaznaczono na nim 5 zakresów prądów diody:
1- małe prądy; 2 - rekombinacyjny; 3- dyfuzyjny; 4- prądów unoszenia; 5- omowy; 2 . Równanie opisujące prąd rekombinacyjny i generacyjny diody rzeczywistej w ki erunku prz e wodzenia: Korzystając z charakterystyki prądowa napięciowej w układzie półlogarytmicznym możemy wyznaczyć:
- prąd nasycenia
- generacyjno - rekombinacyjny
- rezystancję złącza p-n 3. Charakterystyka diody stabilizacyjnej (zaznaczony zakres pracy użytecznej diody): Maksymalna dopuszczalna moc rozproszenia P diody stabilizacyjnej ogranicza jej prądowy zakres pracy w danej temperaturze otoczenia T . 4. Diody stabilizacyjne - są to diody warstwowe p-n przeznaczone do zastosowań w układach stabilizacji napięć w układach ograniczników, jako źródła napięć odniesienia itp. Typowy obszar pracy diod znajduje się na odcinku charakterystyki prądowo - napięciowej, odpowiadającym gwałtownemu wzrostowi prądu wstecznego wskutek zjawiska przebicia Zenera lub przebicia lawinowego. Oba wymienione mechanizmy przebiegu lawinowego charakteryzują się następującymi właściwościami: przebicie Zenera występuje w złączach silnie domieszkowanych przy napięciu do 5 V,
przebicie lawinowe występuje w złączach słabo domieszkowanych przy napięciu ponad 7 V,
przebicie Zenera i lawinowe występuje w złączach o średniej koncentracji domieszek przy napięciach 5-7 V,
temperaturowy współczynnik napięcia przy przebiciu Zenera ma znak ujemny, temperaturowy współczynnik napięcia przy przebiciu lawinowym ma znak dodatni.
5. Nadmiarowe nośniki mniejszościowe dyfuzyjnego prądu elektronowego w obszarze neutralnym p i dyfuzyjnego prądu dziurawego w obszarze neutralnym n tworzą w tych obszarach ruchome ładunki elektronów, które składają się na całkowity ładunek dyfuzyjny. Zmiany napięcia na diodzie wywołują zmiany całkowitego ładunku dyfuzyjnego i określają pojemność dyfuzyjną.
6. Pojemność złączowa prezentuje zjawisko zmian ładunku warstwy zaporowej Diodę charakteryzują dwie skrajne pojemności: C tmin oraz C tmax . Zależność pojemności diody od napięcia Pojemność C tmin jest osiągana dla dużych napięć, U 2 jest bliskie maksymalnemu napięciu wstecznemu. Pojemność C tmax na ogół określa się przy zerowym, lub bliskim zeru napięciu polaryzacji diody U 1 - pojemność ta jest rzędu pikofaradów. Charakter zmian pojemności złączowej :Pojemność C t jest w przybliżeniu proporcjonalna do U − n ; w zależności od materiału i konstrukcji złącza. Pojemność dyfuzyjna reprezentuje zjawisko zmian ładunku nadmiarowych nośników mniejszościowych w bazie złącza. Pojemność dyfuzyjna jest spowodowana wstrzykiwaniem nośników nadmiarowych, czyli ma sens przy pracy w kierunku

(…)

… się zrekombinować) i impuls jaki byśmy chcieli uzyskać podczas przełączania takiej diody będzie zaburzony, np. jeżeli czas przełączania diody prostowniczej byłby znacznie większy niż czas trwania okresu w sieci (założenie teoretyczne) to nie było by możliwe wykorzystanie jej jako prostownika ponieważ znajdowała by się ciągle w stanie przewodzenia.
