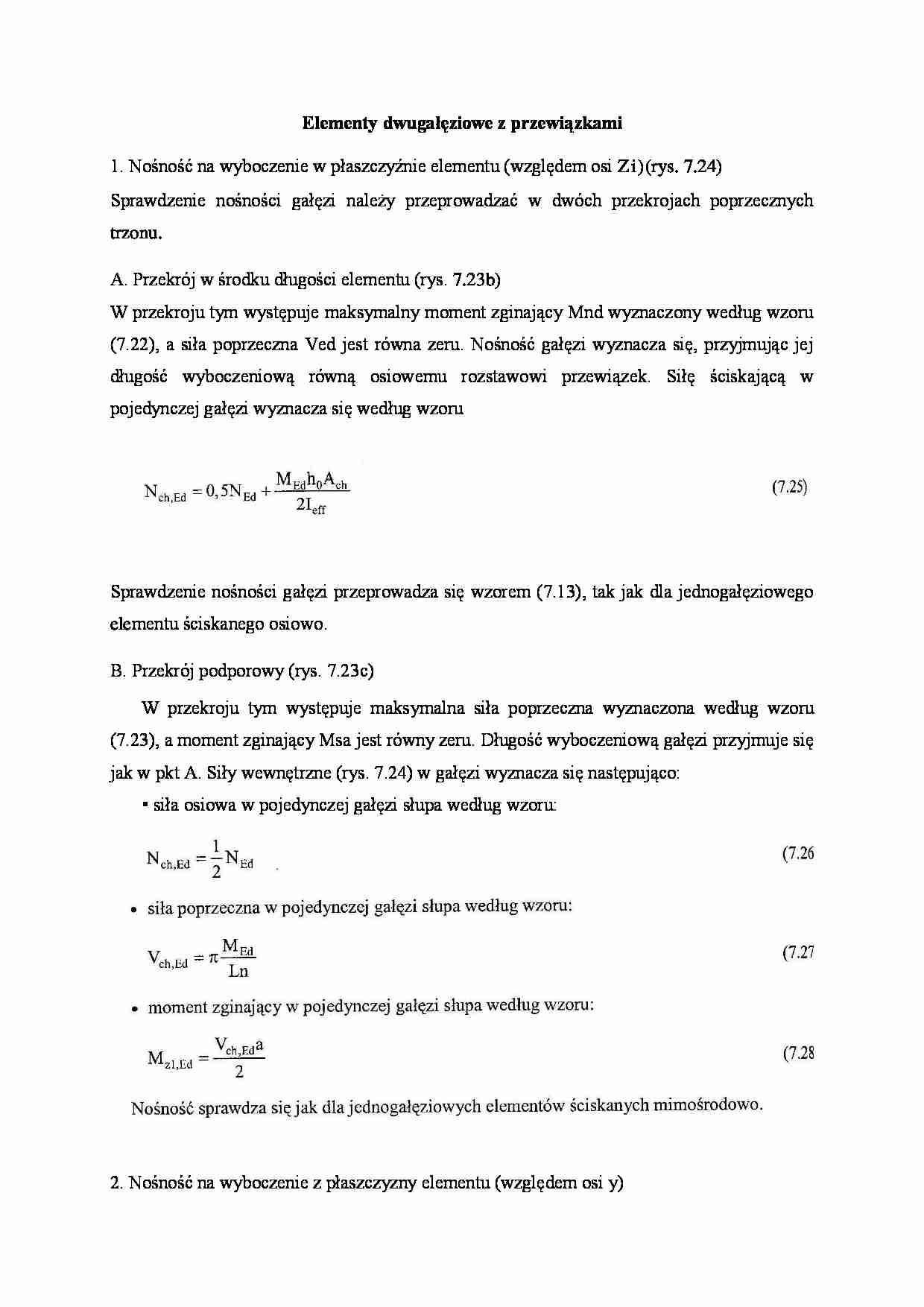

Elementy dwugałęziowe z przewiązkami
1. Nośność na wyboczenie w płaszczyźnie elementu (względem osi Zi) (rys. 7.24)
Sprawdzenie nośności gałęzi należy przeprowadzać w dwóch przekrojach poprzecznych trzonu.
A. Przekrój w środku długości elementu (rys. 7.23b)
W przekroju tym występuje maksymalny moment zginający Mnd wyznaczony według wzoru (7.22), a siła poprzeczna Ved jest równa zeru. Nośność gałęzi wyznacza się, przyjmując jej długość wyboczeniową równą osiowemu rozstawowi przewiązek. Siłę ściskającą w pojedynczej gałęzi wyznacza się według wzoru
Sprawdzenie nośności gałęzi przeprowadza się wzorem (7.13), tak jak dla jednogałęziowego elementu ściskanego osiowo.
B. Przekrój podporowy (rys. 7.23c)
W przekroju tym występuje maksymalna siła poprzeczna wyznaczona według wzoru (7.23), a moment zginający Msa jest równy zeru. Długość wyboczeniową gałęzi przyjmuje się jak w pkt A. Siły wewnętrzne (rys. 7.24) w gałęzi wyznacza się następująco:
• siła osiowa w pojedynczej gałęzi słupa według wzoru:
2. Nośność na wyboczenie z płaszczyzny elementu (względem osi y)
Długość wyboczeniową gałęzi przyjmuje się równą długości słupa L przemnożonej przez współczynnik długości wyboczeniowej u, (w przypadku obustronnego przegubowego podparcia słupa (i = 1,0), a siłę ściskającą NCh,Ed (bez wpływu imperfekcji) wyznacza się według wzoru (7.26). Nośność sprawdza się według wzoru (7.13) jak w przypadku jednogałęziowych elementów ściskanych osiowo.
