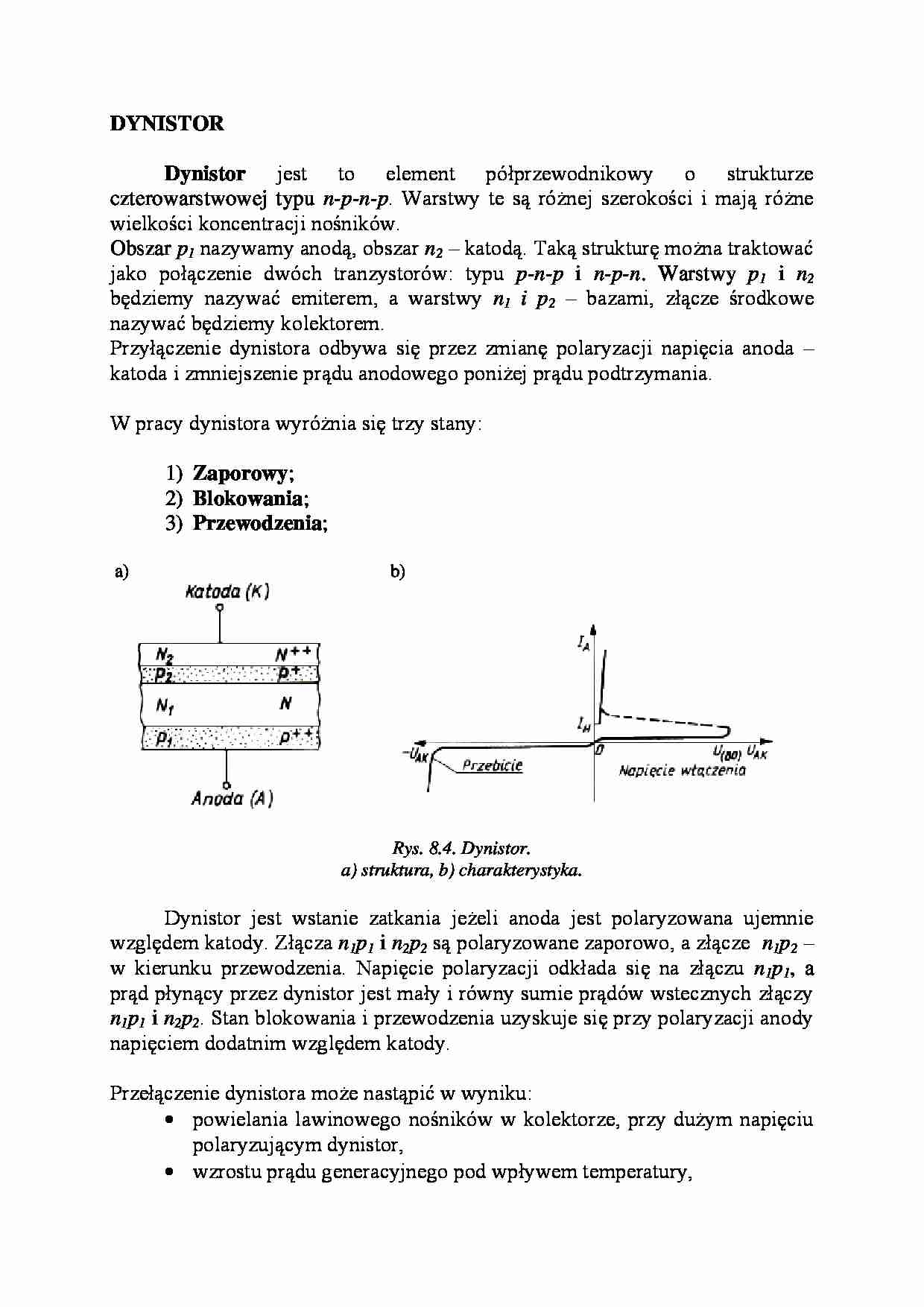

Dynistor - omówienie zagadnienia - strona 1 Dynistor - omówienie zagadnienia - strona 2

Fragment notatki:

DYNISTOR Dynistor jest to element półprzewodnikowy o strukturze czterowarstwowej typu n-p-n-p . Warstwy te są różnej szerokości i mają różne wielkości koncentracji nośników. Obszar p 1 nazywamy anodą, obszar n 2 - katodą. Taką strukturę można traktować jako połączenie dwóch tranzystorów: typu p-n-p i n-p-n . Warstwy p 1 i n 2 będziemy nazywać emiterem, a warstwy n 1 i p 2 - bazami, złącze środkowe nazywać będziemy kolektorem.
Przyłączenie dynistora odbywa się przez zmianę polaryzacji napięcia anoda - katoda i zmniejszenie prądu anodowego poniżej prądu podtrzymania. W pracy dynistora wyróżnia się trzy stany:
Zaporowy ; Blokowania ; Przewodzenia ;
a) b)
Rys. 8.4. Dynistor. a) struktura, b) charakterystyka. Dynistor jest wstanie zatkania jeżeli anoda jest polaryzowana ujemnie względem katody. Złącza n 1 p 1 i n 2 p 2 są polaryzowane zaporowo, a złącze n 1 p 2 - w kierunku przewodzenia. Napięcie polaryzacji odkłada się na złączu n 1 p 1 , a prąd płynący przez dynistor jest mały i równy sumie prądów wstecznych złączy n 1 p 1 i n 2 p 2 . Stan blokowania i przewodzenia uzyskuje się przy polaryzacji anody napięciem dodatnim względem katody.
Przełączenie dynistora może nastąpić w wyniku:
powielania lawinowego nośników w kolektorze, przy dużym napięciu polaryzującym dynistor,
wzrostu prądu generacyjnego pod wpływem temperatury,
gwałtownego wzrostu napięcia miedzy anodą i katodą.
Natomiast wyłączenie dynistora następuje przy znacznym obniżeniu napięcia pomiędzy anodą i katodą.
Dynistory stosuje się jako elementy sterujące; ich napięcia przyłączenia wynoszą do 40 V a szczytowe prądy przewodzenia 10A.
Dr hab. inż. Zygmunt Wróbel,elektronika analogowa
