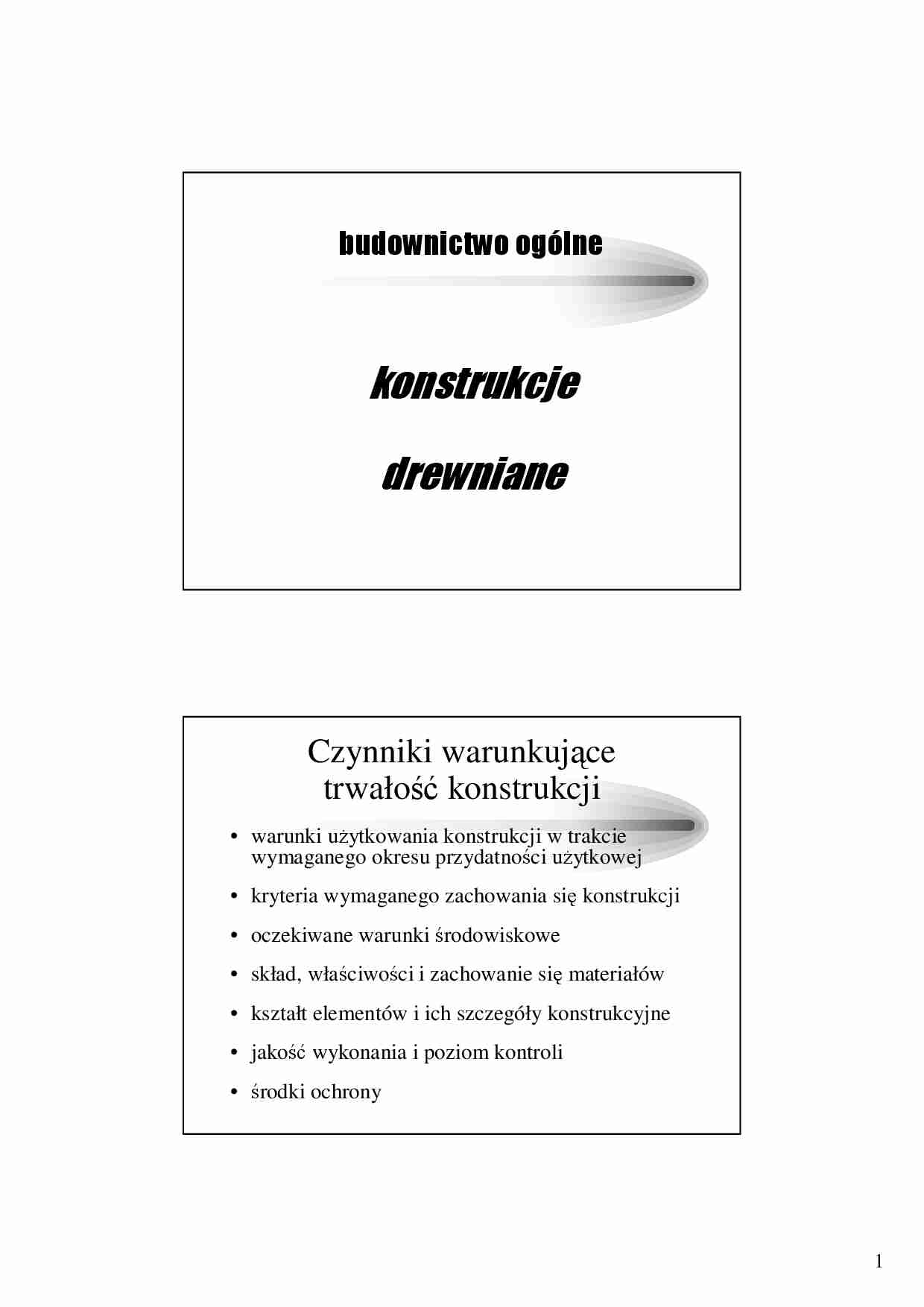

1 budownictwo ogólne konstrukcje drewniane Czynniki warunkujące trwałość konstrukcji • warunki uŜytkowania konstrukcji w trakcie wymaganego okresu przydatności uŜytkowej • kryteria wymaganego zachowania się konstrukcji • oczekiwane warunki środowiskowe • skład, właściwości i zachowanie się materiałów • kształt elementów i ich szczegóły konstrukcyjne • jakość wykonania i poziom kontroli • środki ochrony 2 Projektowanie konstrukcji • Stan graniczny nośności SGN • Stan graniczny uŜytkowalności SGU SGN • wyczerpanie nośności miarodajnych przekrojów lub fragmentów konstrukcji • utrata stateczności ściskanych elementów konstrukcji nośnej lub elementów usztywniających konstrukcję podstawową • utrata nośności połączeń elementów konstrukcji 3 SGN S d ≤ Rd S d - uogólniona siła wewnętrzna wywołana oddziaływaniami zewnętrznymi R d - odpowiednia siła graniczna obliczona przy załoŜeniu, Ŝe wytrzymałości materiałów osiągają wartości obliczeniowe SGU • przekroczenie granicznych wartości przemieszczeń elementów konstrukcji • przekroczenie granicznych wartości innych cech geometrycznych uniemoŜliwiających lub ograniczających moŜliwość uŜytkowania konstrukcji 4 SGU E d ≤ Cd E d - obliczeniowy efekt oddziaływań zewnętrznych C d - graniczna wartość tego efektu Konstrukcję naleŜy zaprojektować tak, aby w przewidzianym okresie uŜytkowania i przy odpowiedniej konserwacji, bez nadmiernych kosztów i z naleŜytym prawdopodobieństwem: • nie nastąpiło przekroczenie stanów granicznych nośności oraz uŜytkowalności • oddziaływania wyjątkowe, takie jak poŜar, eksplozje, uderzenia itp., na skutek których ulega zniszczeniu część konstrukcji, a takŜe błędy przy projektowaniu, wykonywaniu i uŜytkowaniu obiektu, nie spowodowały zniszczenia konstrukcji w zakresie nieproporcjonalnie duŜym w stosunku do początkowej przyczyny 5 Sytuacje obliczeniowe • sytuacje stałe, odpowiadające zwykłym warunkom uŜytkowania konstrukcji • sytuacje przejściowe • sytuacje wyjątkowe Oddziaływania zewnętrzne • siła (obciąŜenie) • odkształcenie wymuszone 6 Oddziaływania - w czasie • stałe (cięŜar własny) zmienne: • długotrwałe (składowane materiały) • średniotrwałe (uŜytkowe) • krótkotrwałe (śnieg, wiatr) • chwilowe • wyjątkowe Oddziaływania - w przestrzeni • nieruchome (cięŜar własny) • ruchome (uŜytkowe, pojazdy) 7 Materiały • drewno lite
(…)
…
Oddziaływania - w czasie
• stałe (cięŜar własny)
zmienne:
• długotrwałe (składowane materiały)
• średniotrwałe (uŜytkowe)
• krótkotrwałe (śnieg, wiatr)
• chwilowe
• wyjątkowe
Oddziaływania - w przestrzeni
• nieruchome (cięŜar własny)
• ruchome (uŜytkowe, pojazdy)
6
Materiały
•
•
•
•
•
drewno lite
drewno klejone warstwowo
sklejka
płyty wiórowe
twarde płyty pilśniowe
Materiały
• drewno drzew iglastych (sosna…
… wilgoci w materiale odpowiadającą
temperaturze 20°C i wilgotnością względną powietrza
przekraczającą 65% tylko przez kilka tygodni w roku
• 2 - zawartość wilgoci w materiale odpowiadającą
temperaturze 20°C i wilgotnością względną powietrza
przekraczającą 85% tylko przez kilka tygodni w roku
• 3 - odpowiada warunkom powodującym wilgotność
drewna wyŜszą niŜ odpowiadającą klasie uŜytkowania 2
10
Szkodliwe dla drewna
• korozja biologiczna
• korozja chemiczna
• korozja łączników
11
budownictwo ogólne
konstrukcje
drewniane
Czynniki warunkujące
trwałość konstrukcji
• warunki uŜytkowania konstrukcji w trakcie
wymaganego okresu przydatności uŜytkowej
• kryteria wymaganego zachowania się konstrukcji
• oczekiwane warunki środowiskowe
• skład, właściwości i zachowanie się materiałów
• kształt elementów…
…
• płyty wiórowe
• twarde płyty pilśniowe
Materiały
• drewno drzew iglastych (sosna, świerk,
modrzew, jodła)
• drewno drzew liściastych
7
Klasyfikacja drewna
• ze względu na wytrzymałość
klasy C18, C22, C27, C30, C35, C40
• ze względu na wilgotność
(nie powinna przekraczać:
- 18% w konstrukcjach chronionych przed
zawilgoceniem
- 23% w konstrukcjach pracujących na
otwartym powietrzu)
8
Wartości…
... zobacz całą notatkę
