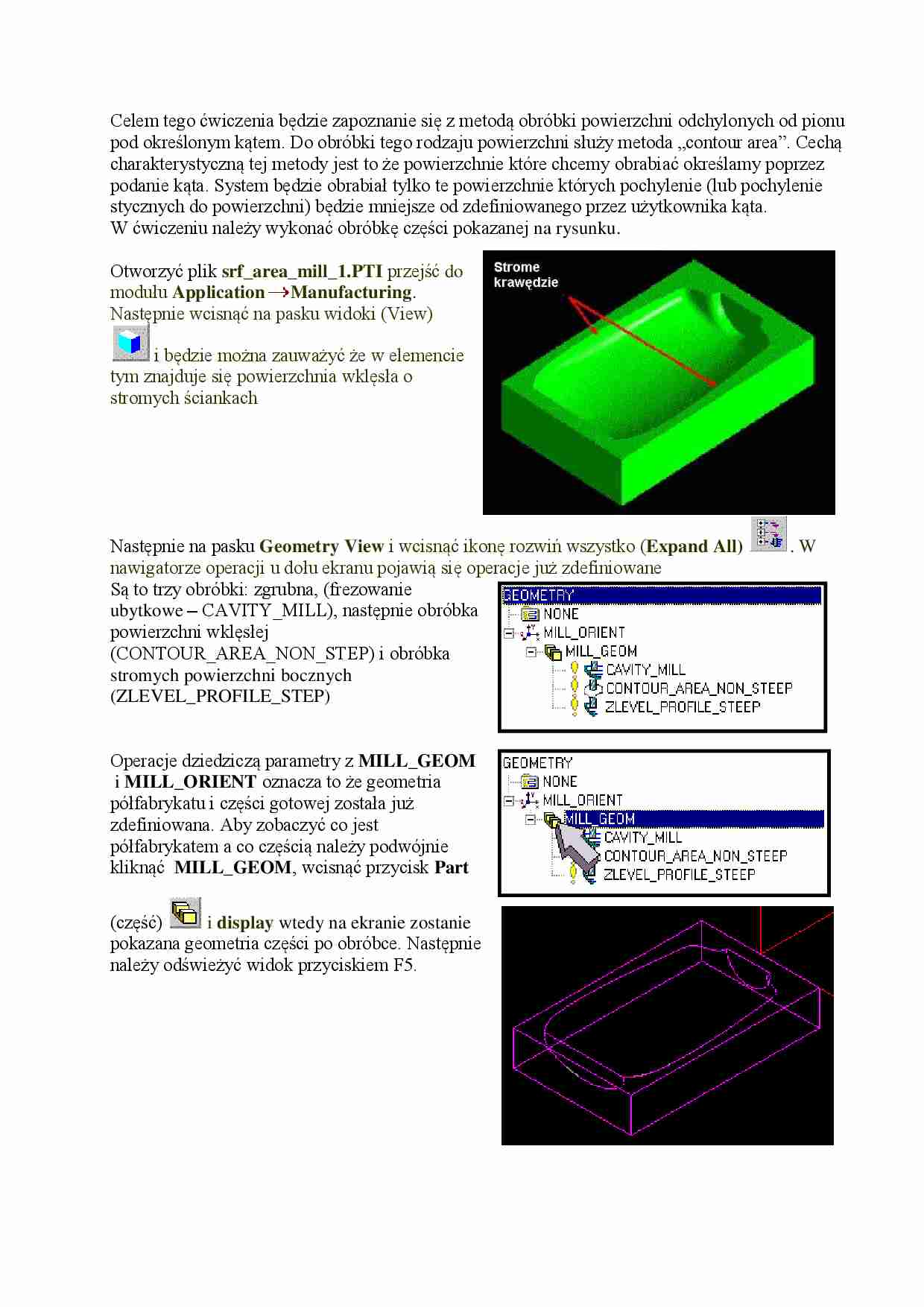

Celem tego ćwiczenia będzie zapoznanie się z metodą obróbki powierzchni odchylonych od pionu pod określonym kątem. Do obróbki tego rodzaju powierzchni służy metoda „contour area”. Cechą charakterystyczną tej metody jest to że powierzchnie które chcemy obrabiać określamy poprzez podanie kąta. System będzie obrabiał tylko te powierzchnie których pochylenie (lub pochylenie stycznych do powierzchni) będzie mniejsze od zdefiniowanego przez użytkownika kąta.
W ćwiczeniu należy wykonać obróbkę części pokazanej na rysunku.
Otworzyć plik srf_area_mill_1.PTI przejść do modułu Application Manufacturing . Następnie wcisnąć na pasku widoki (View) i będzie można zauważyć że w elemencie tym znajduje się powierzchnia wklęsła o stromych ściankach Następnie na pasku Geometry View i wcisnąć ikonę rozwiń wszystko ( Expand All) . W nawigatorze operacji u dołu ekranu pojawią się operacje już zdefiniowane Są to trzy obróbki: zgrubna, (frezowanie ubytkowe - CAVITY_MILL), następnie obróbka powierzchni wklęsłej (CONTOUR_AREA_NON_STEP) i obróbka stromych powierzchni bocznych (ZLEVEL_PROFILE_STEP) Operacje dziedziczą parametry z MILL_GEOM i MILL_ORIENT oznacza to że geometria półfabrykatu i części gotowej została już zdefiniowana. Aby zobaczyć co jest półfabrykatem a co częścią należy podwójnie kliknąć MILL_GEOM , wcisnąć przycisk Part (część) i display wtedy na ekranie zostanie pokazana geometria części po obróbce. Następnie należy odświeżyć widok przyciskiem F5. Podobnie należy zrobić aby zobaczyć geometrię półfabrykatu Blank wciskając i Display wtedy zobaczymy Geometria półfabrykatu jest wymagana do przeprowadzenia symulacji dynamicznej obróbki oraz do określenia naddatków. Następnie wcisnąć Cancel to wyjdziemy z okienka MILL_GEOM Następnie wcisnąć ikonkę Program Order View , następnie wcisnąć podwójnie na obróbce CAVITY_MILL to się wyświetli okienko a operacją, aby przegenerować program wcisnąć Na ekranie powinny się wyświetlić ścieżki narzędzia. Aby sprawdzić czy system poprawnie zaprogramował wszystkie ruchy należy wykonać symulację obróbki. W tym celu nacisnąć Verify I wybrać symulację dynamiczną I wcisnąć ikonie Play Forward
(…)
… program Jednak zaokrąglenia krawędzi również są pochylone pod kątem mniejszym od 55i system wygenerował na nich ścieżki. Aby tego uniknąć należy w Machining Parameters wcisnąć Cutting (cięcie) I odznaczyć Remove Edge Traces I zaakceptować OK.
Następnie przegenerować jeszcze raz Teraz system nie bierze już pod uwagę zaokrągleń.
Następnie zatwierdzić OK. i na Nawigatorze operacji powinna pojawić się nowa…
