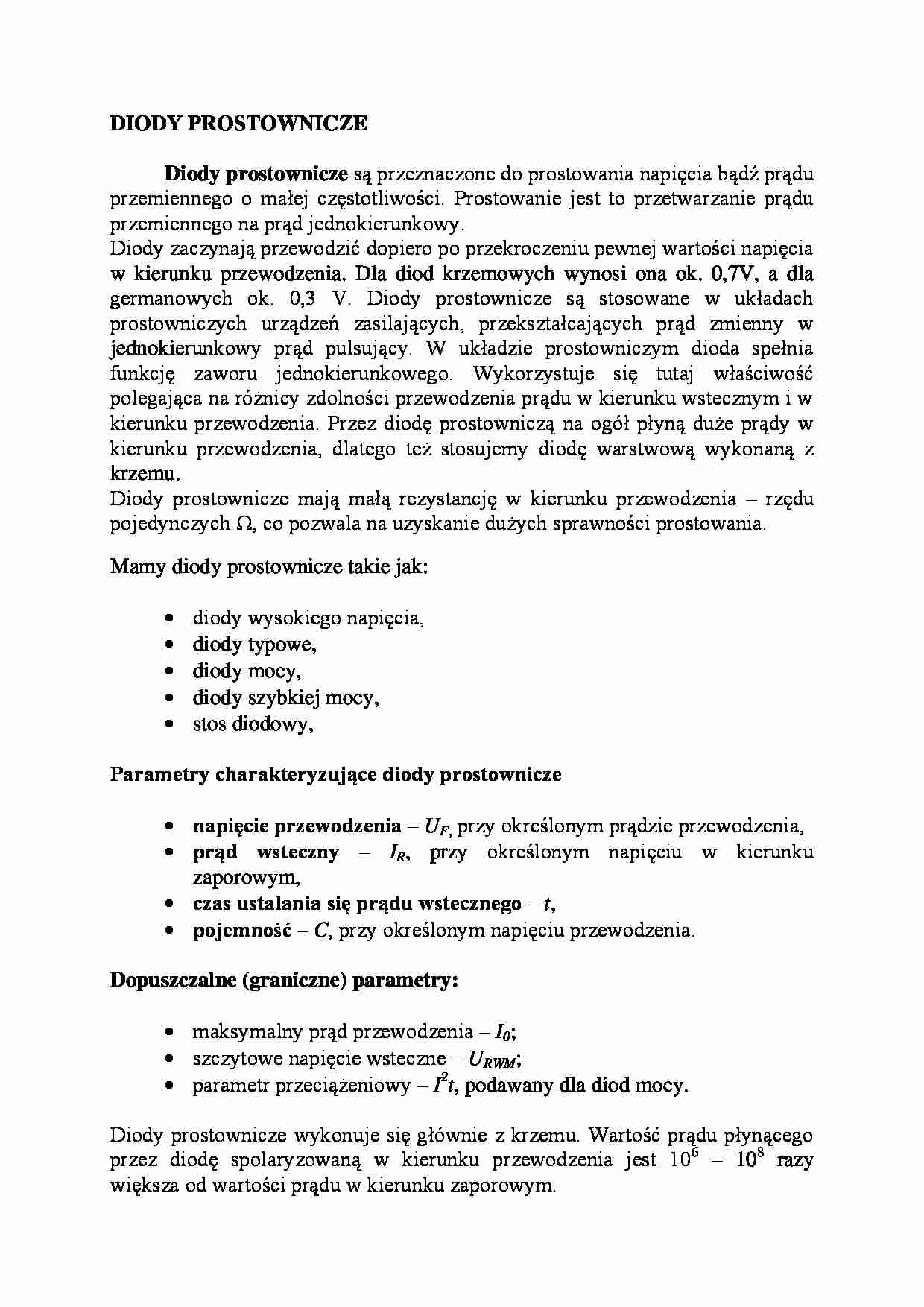

DIODY PROSTOWNICZE Diody prostownicze są przeznaczone do prostowania napięcia bądź prądu przemiennego o małej częstotliwości. Prostowanie jest to przetwarzanie prądu przemiennego na prąd jednokierunkowy.
Diody zaczynają przewodzić dopiero po przekroczeniu pewnej wartości napięcia w kierunku przewodzenia. Dla diod krzemowych wynosi ona ok. 0,7V, a dla germanowych ok. 0,3 V. Diody prostownicze są stosowane w układach prostowniczych urządzeń zasilających, przekształcających prąd zmienny w jednokierunkowy prąd pulsujący. W układzie prostowniczym dioda spełnia funkcję zaworu jednokierunkowego. Wykorzystuje się tutaj właściwość polegająca na różnicy zdolności przewodzenia prądu w kierunku wstecznym i w kierunku przewodzenia. Przez diodę prostowniczą na ogół płyną duże prądy w kierunku przewodzenia, dlatego też stosujemy diodę warstwową wykonaną z krzemu.
Diody prostownicze mają małą rezystancję w kierunku przewodzenia - rzędu pojedynczych Ω, co pozwala na uzyskanie dużych sprawności prostowania.
Mamy diody prostownicze takie jak:
diody wysokiego napięcia,
diody typowe,
diody mocy,
diody szybkiej mocy,
stos diodowy,
Parametry charakteryzujące diody prostownicze napięcie przewodzenia - U F , przy określonym prądzie przewodzenia, prąd wsteczny - I R , przy określonym napięciu w kierunku zaporowym, czas ustalania się prądu wstecznego - t , pojemność - C , przy określonym napięciu przewodzenia.
Dopuszczalne (graniczne) parametry: maksymalny prąd przewodzenia - I 0 ;
szczytowe napięcie wsteczne - U RWM ;
parametr przeciążeniowy - I 2 t , podawany dla diod mocy.
Diody prostownicze wykonuje się głównie z krzemu. Wartość prądu płynącego przez diodę spolaryzowaną w kierunku przewodzenia jest 10 6 - 10 8 razy większa od wartości prądu w kierunku zaporowym.
Diody prostownicze ze względu na wydzielaną w nich moc dzielimy na:
małej mocy - (1 W),
średniej mocy - (1 - 10W),
dużej mocy - (
(…)
…) charakterystyka prądowo - napięciowa diody prostowniczej - aproksymująca.
Gdzie: URWM - maksymalne napięcie wsteczne, UF - napięcie przewodzenia, I0 - maksymalny prąd przewodzenia.
Diody, przez które płynie prąd o wartości większej niż 10 A mają radiator, który odprowadza wydzielane ciepło do otoczenia. Gdy zastosowanie radiatora jest niewystarczające wtedy należy diodę chłodzić wymuszonym opływem powietrza…
