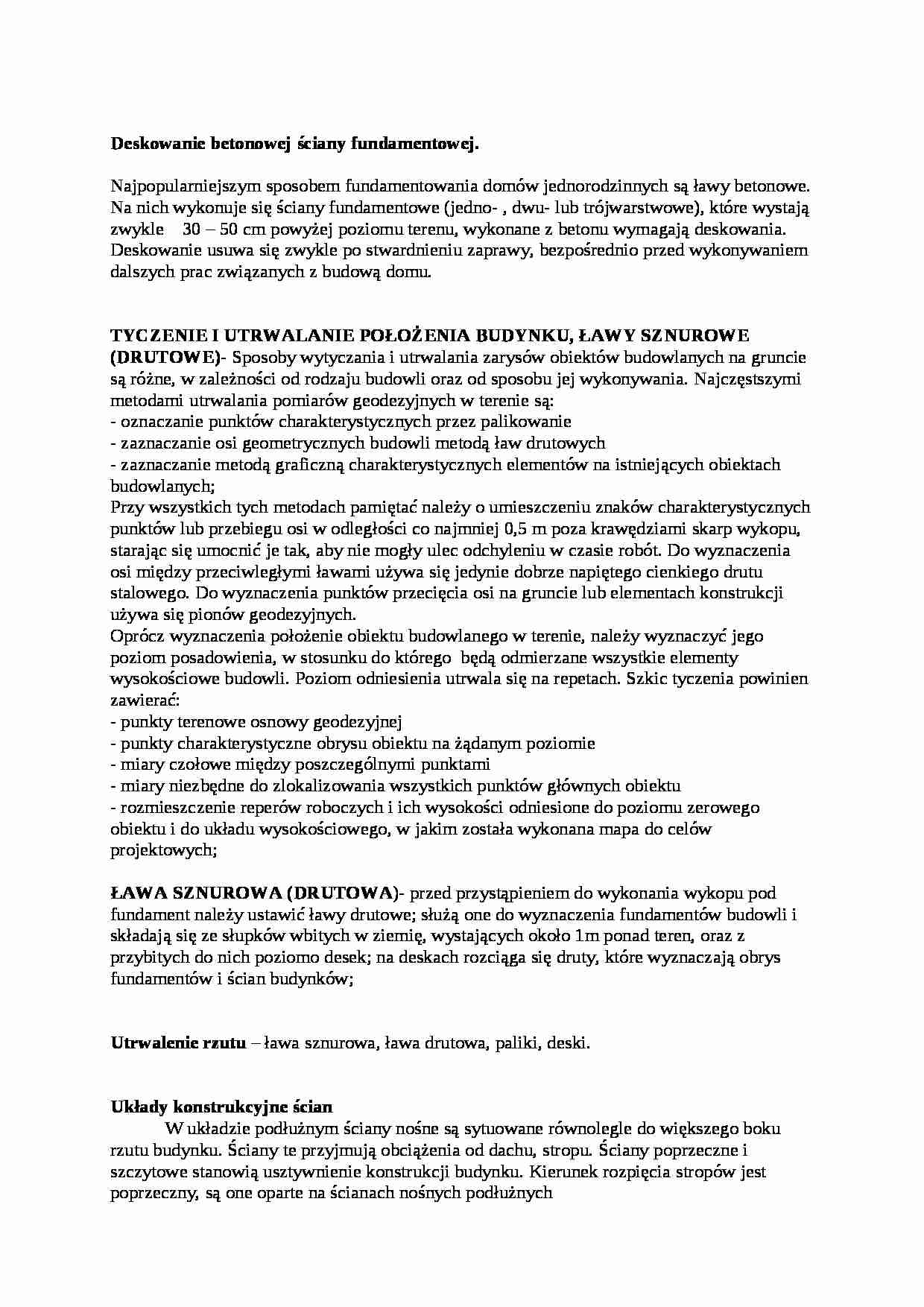

Deskowanie betonowej ściany fundamentowej.
Najpopularniejszym sposobem fundamentowania domów jednorodzinnych są ławy betonowe. Na nich wykonuje się ściany fundamentowe (jedno- , dwu- lub trójwarstwowe), które wystają zwykle 30 - 50 cm powyżej poziomu terenu, wykonane z betonu wymagają deskowania. Deskowanie usuwa się zwykle po stwardnieniu zaprawy, bezpośrednio przed wykonywaniem dalszych prac związanych z budową domu.
TYCZENIE I UTRWALANIE POŁOŻENIA BUDYNKU, ŁAWY SZNUROWE (DRUTOWE)- Sposoby wytyczania i utrwalania zarysów obiektów budowlanych na gruncie są różne, w zależności od rodzaju budowli oraz od sposobu jej wykonywania. Najczęstszymi metodami utrwalania pomiarów geodezyjnych w terenie są:
- oznaczanie punktów charakterystycznych przez palikowanie
- zaznaczanie osi geometrycznych budowli metodą ław drutowych
- zaznaczanie metodą graficzną charakterystycznych elementów na istniejących obiektach budowlanych;
Przy wszystkich tych metodach pamiętać należy o umieszczeniu znaków charakterystycznych punktów lub przebiegu osi w odległości co najmniej 0,5 m poza krawędziami skarp wykopu, starając się umocnić je tak, aby nie mogły ulec odchyleniu w czasie robót. Do wyznaczenia osi między przeciwległymi ławami używa się jedynie dobrze napiętego cienkiego drutu stalowego. Do wyznaczenia punktów przecięcia osi na gruncie lub elementach konstrukcji używa się pionów geodezyjnych.
Oprócz wyznaczenia położenie obiektu budowlanego w terenie, należy wyznaczyć jego poziom posadowienia, w stosunku do którego będą odmierzane wszystkie elementy wysokościowe budowli. Poziom odniesienia utrwala się na repetach. Szkic tyczenia powinien zawierać:
- punkty terenowe osnowy geodezyjnej
- punkty charakterystyczne obrysu obiektu na żądanym poziomie
- miary czołowe między poszczególnymi punktami
- miary niezbędne do zlokalizowania wszystkich punktów głównych obiektu
- rozmieszczenie reperów roboczych i ich wysokości odniesione do poziomu zerowego obiektu i do układu wysokościowego, w jakim została wykonana mapa do celów projektowych;
ŁAWA SZNUROWA (DRUTOWA)- przed przystąpieniem do wykonania wykopu pod fundament należy ustawić ławy drutowe; służą one do wyznaczenia fundamentów budowli i składają się ze słupków wbitych w ziemię, wystających około 1m ponad teren, oraz z przybitych do nich poziomo desek; na deskach rozciąga się druty, które wyznaczają obrys fundamentów i ścian budynków;
Utrwalenie rzutu - ława sznurowa, ława drutowa, paliki, deski.
Układy konstrukcyjne ścian
W układzie podłużnym ściany nośne są sytuowane równolegle do większego boku rzutu budynku. Ściany te przyjmują obciążenia od dachu, stropu. Ściany poprzeczne i szczytowe stanowią usztywnienie konstrukcji budynku. Kierunek rozpięcia stropów jest poprzeczny, są one oparte na ścianach nośnych podłużnych
(…)
… nośne są sytuowane prostopadle do większego boku rzutu budynku. Ściany te przyjmują obciążenia od dachu, stropu, schodów. Ściany podłużne zewnętrzne i klatki schodowe stanowią usztywnienie konstrukcji budynku. Układy mieszane łączą cechy układów podłużnych i poprzecznych. Umożliwiają one lepsze wykorzystanie nośności wszystkich elementów. …
