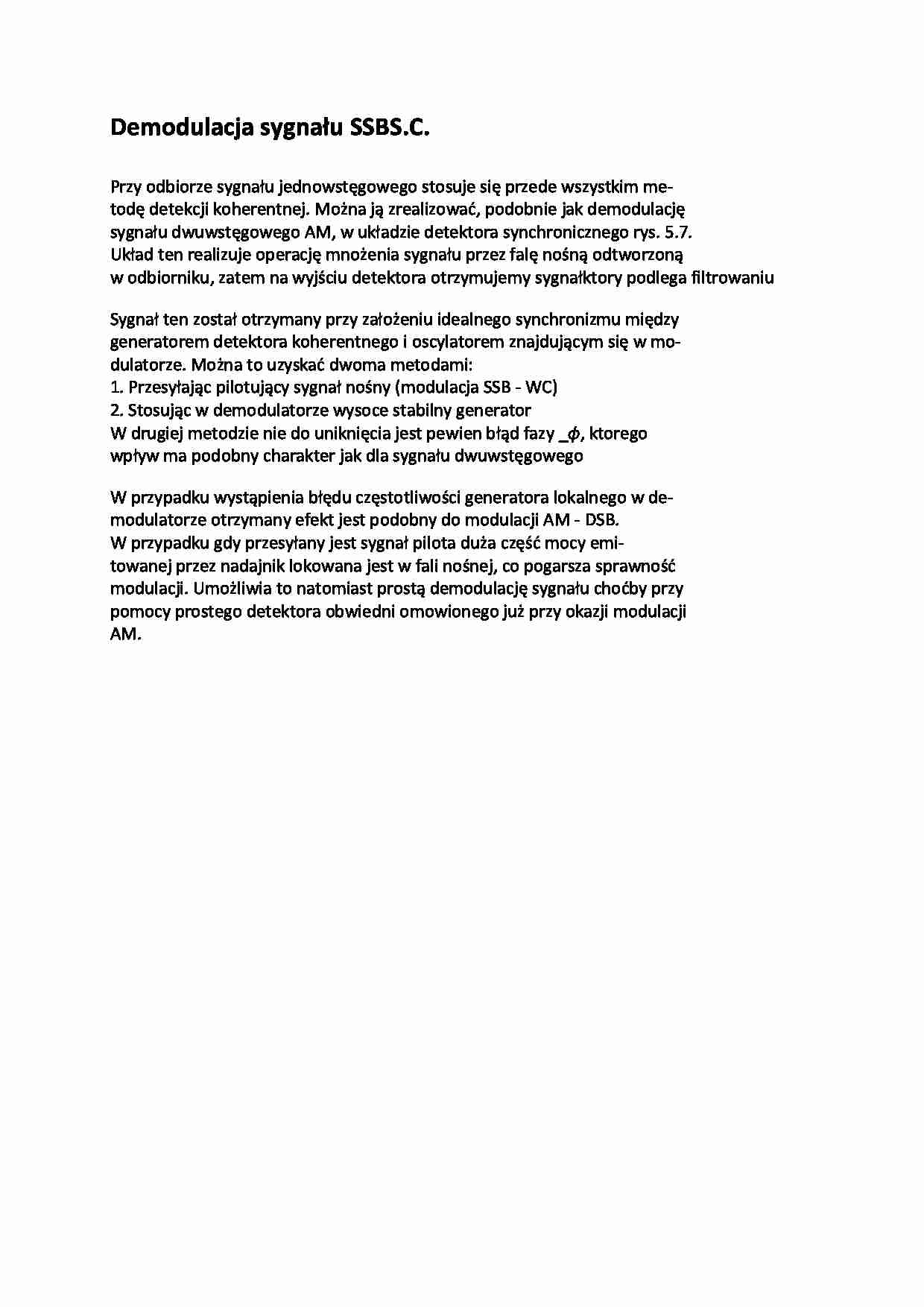

Demodulacja sygnału SSB - wykład - strona 1

Fragment notatki:

Demodulacja sygnału SSB S.C. Przy odbiorze sygnału jednowstęgowego stosuje się przede wszystkim me-
todę detekcji koherentnej. Można ją zrealizować, podobnie jak demodulację
sygnału dwuwstęgowego AM, w układzie detektora synchronicznego rys. 5.7.
Układ ten realizuje operację mnożenia sygnału przez falę nośną odtworzoną
w odbiorniku, zatem na wyjściu detektora otrzymujemy sygnał ktory podlega filtrowaniu
Sygnał ten został otrzymany przy założeniu idealnego synchronizmu między
generatorem detektora koherentnego i oscylatorem znajdującym się w mo-
dulatorze. Można to uzyskać dwoma metodami:
1. Przesyłając pilotujący sygnał nośny (modulacja SSB - WC)
2. Stosując w demodulatorze wysoce stabilny generator
W drugiej metodzie nie do uniknięcia jest pewien błąd fazy _ ϕ , ktorego
wpływ ma podobny charakter jak dla sygnału dwuwstęgowego
W przypadku wystąpienia błędu częstotliwości generatora lokalnego w de-
modulatorze otrzymany efekt jest podobny do modulacji AM - DSB.
W przypadku gdy przesyłany jest sygnał pilota duża część mocy emi-
towanej przez nadajnik lokowana jest w fali nośnej, co pogarsza sprawność
modulacji. Umożliwia to natomiast prostą demodulację sygnału choćby przy
pomocy prostego detektora obwiedni omowionego już przy okazji modulacji
AM.
