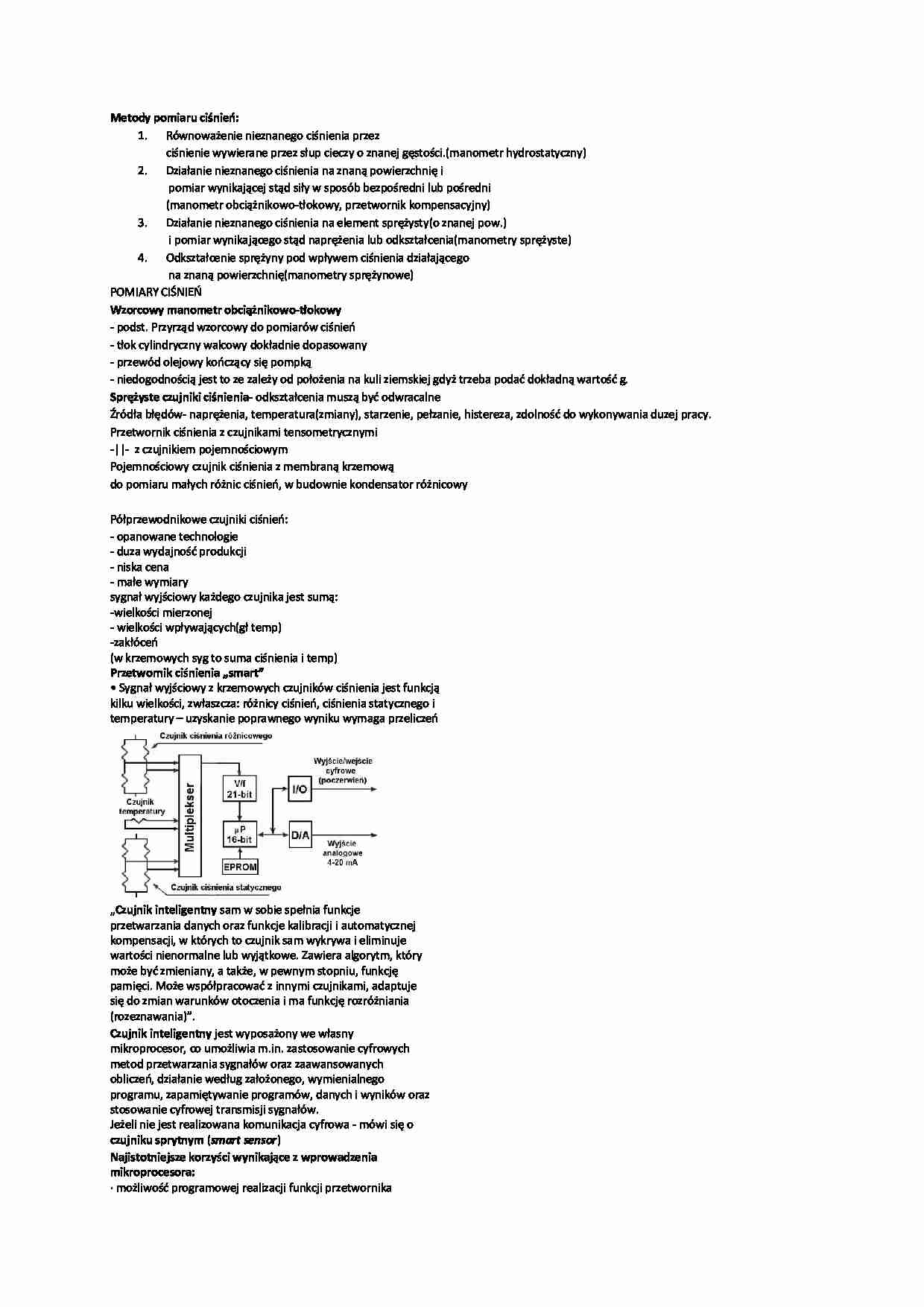

Metody pomiaru ciśnień:
Równoważenie nieznanego ciśnienia przez ciśnienie wywierane przez słup cieczy o znanej gęstości.(manometr hydrostatyczny)
Działanie nieznanego ciśnienia na znaną powierzchnię i
pomiar wynikającej stąd siły w sposób bezpośredni lub pośredni
(manometr obciążnikowo-tłokowy, przetwornik kompensacyjny)
Działanie nieznanego ciśnienia na element sprężysty(o znanej pow.)
i pomiar wynikającego stąd naprężenia lub odkształcenia(manometry sprężyste)
Odkształcenie sprężyny pod wpływem ciśnienia działającego
na znaną powierzchnię(manometry sprężynowe)
POMIARY CIŚNIEŃ
Wzorcowy manometr obciążnikowo-tłokowy
- podst. Przyrząd wzorcowy do pomiarów ciśnień
- tłok cylindryczny walcowy dokładnie dopasowany
- przewód olejowy kończący się pompką
- niedogodnością jest to ze zależy od położenia na kuli ziemskiej gdyż trzeba podać dokładną wartość g.
Sprężyste czujniki ciśnienia- odkształcenia muszą być odwracalne
Źródła błędów- naprężenia, temperatura(zmiany), starzenie, pełzanie, histereza, zdolność do wykonywania duzej pracy. Przetwornik ciśnienia z czujnikami tensometrycznymi -||- z czujnikiem pojemnościowym Pojemnościowy czujnik ciśnienia z membraną krzemową do pomiaru małych różnic ciśnień, w budownie kondensator różnicowy Półprzewodnikowe czujniki ciśnień:
- opanowane technologie - duza wydajność produkcji - niska cena - małe wymiary sygnał wyjściowy każdego czujnika jest sumą: -wielkości mierzonej - wielkości wpływających(gł temp) -zakłóceń (w krzemowych syg to suma ciśnienia i temp)
Przetwornik ciśnienia „smart”
• Sygnał wyjściowy z krzemowych czujników ciśnienia jest funkcją
kilku wielkości, zwłaszcza: różnicy ciśnień, ciśnienia statycznego i
temperatury - uzyskanie poprawnego wyniku wymaga przeliczeń
„Czujnik inteligentny sam w sobie spełnia funkcje
przetwarzania danych oraz funkcje kalibracji i automatycznej
kompensacji, w których to czujnik sam wykrywa i eliminuje
wartości nienormalne lub wyjątkowe. Zawiera algorytm, który
może być zmieniany, a także, w pewnym stopniu, funkcję
pamięci. Może współpracować z innymi czujnikami, adaptuje
się do zmian warunków otoczenia i ma funkcję rozróżniania
(rozeznawania)”.
Czujnik inteligentny jest wyposażony we własny
mikroprocesor, co umożliwia m.in. zastosowanie cyfrowych
metod przetwarzania sygnałów oraz zaawansowanych
obliczeń, działanie według założonego, wymienialnego
(…)
…, stosowana w różnych środowiskach, ma dużą rezystywność, duży współczynnik TWR CZUJNIK TEMP ZE ZŁĄCZEM PN Czujnikiem termopary jest dioda krzemowo spolaryzowana ze złaczem w kierunku przewodzenia. Napięcie UP określa e. potrzebną by elektrony lub dziury przekroczyły barierę energetyczną w 20st C Up wynosi 500-700mV, zaleznie od diody właściwości: -2mV/C prawie stałe w zakresie 50-150 wady: ujemne nachylenie grozi zniszczeniem zakres temp ograniczony do 150C Termistory
Termistory - półprzewodnikowe rezystory o bardzo duŜym ujemnym
współczynniku temperaturowym rezystancji, których charakterystykę
termometryczną aproksymuje się:
R A exp( B / T ) T = ×
gdzie: T - temperatura [K]
A - rezystancja termistora w temperaturze T = ¥,
B - stała materiałowa (zazwyczaj B = 3000¸ 4000 K)
W praktyce korzysta…
… przetwornika zawiera dane konfiguracyjne, kalibracyjne i
materiałowe
• oszczędność kosztów w wyniku pełniejszej kontroli i redukcji kosztów
Konserwacji
POMIARY NAPRĘŻEŃ. Tensometry- czujniki rezystancyjne które pod wpływem nepręzeń zmieniają swoją rezystancje, działają w zakresie sprężystym.
Podczas rozciągania występuje przewężenia i naprężenie pod wpływem naprężeń zmienia się rezystywność Mostki…
… wymiary i często dużą rezystancję
termistorów efekt ich samoogrzewania ma istotne znaczenie.
• Termistory nie są znormalizowane.
TERMOPARA
Jeśli połaczymy 2 różne metale(stopy) A i B to na złaczu powstanie różnica potencjałów elektrycznych, zwana potencjałem kontaktowym. Zależy on od metali A i B oraz od temp złacza i wyrażamy go: E= a1T+a2T^2… a1,a2 zależa od metali termopara jest obwodem zamkniętym…
… przez izolowany cieplnie odcinek rurociągu,
wewnątrz którego osadzony jest specjalny grzejnik elektryczny G.
Temperatura płynu podnosi się od wartości t1 do wartości t2. Przyrost
temperatury Dt = t2 - t1 mierzony jest za pomocą oporników
termometrycznych Rt1 i Rt2 w układzie mostkowym. Zakłada się, Ŝe
oporniki te mierzą wartość średnią temperatury płynu w badanym
przekroju. Dobre wyrównanie temperatury w badanym…
