Fragment notatki:

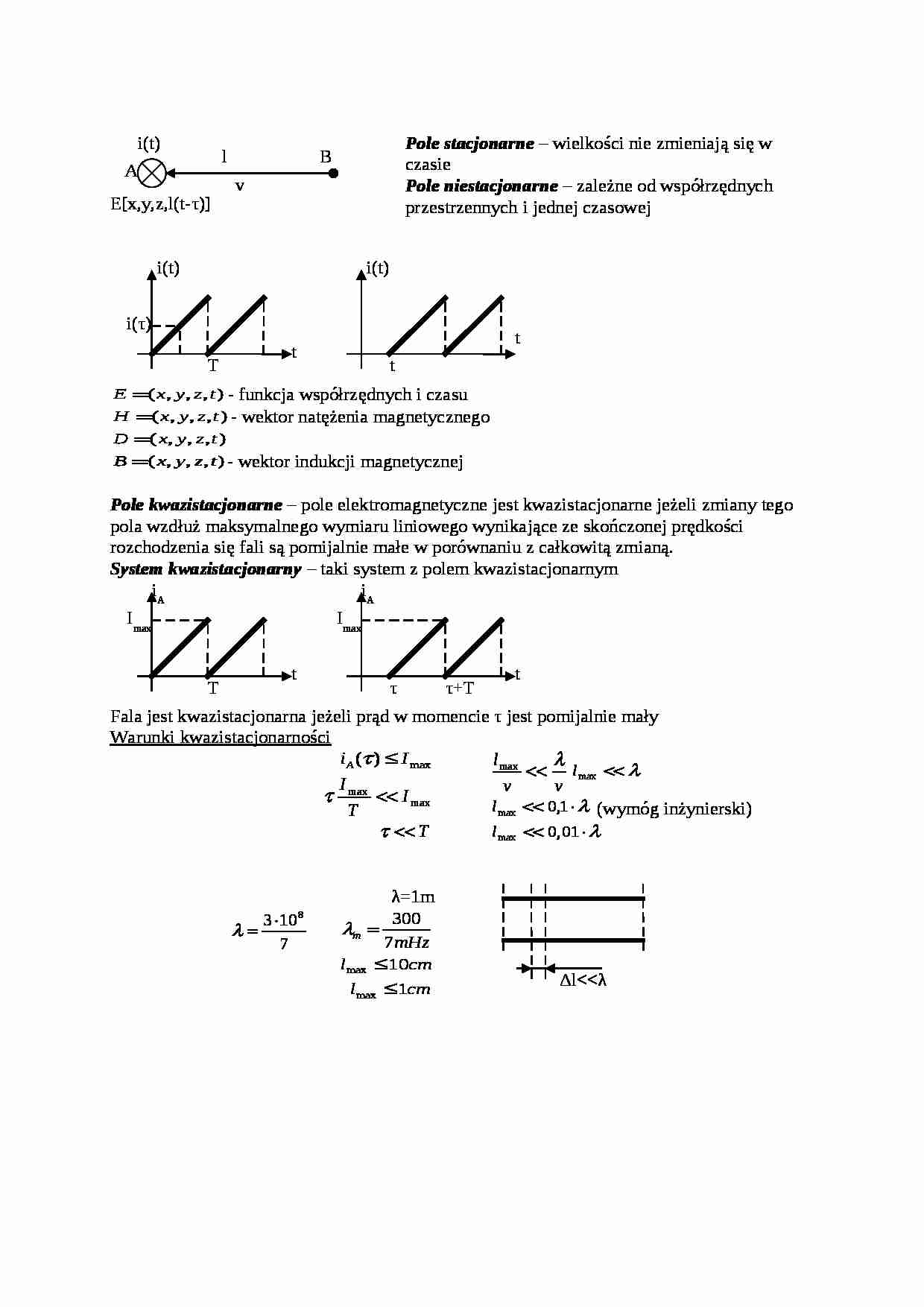

E[x,y,z,l(t-τ)]
Pole stacjonarne - wielkości nie zmieniają się w czasie
Pole niestacjonarne - zależne od współrzędnych przestrzennych i jednej czasowej
- funkcja współrzędnych i czasu
- wektor natężenia magnetycznego
- wektor indukcji magnetycznej
Pole kwazistacjonarne - pole elektromagnetyczne jest kwazistacjonarne jeżeli zmiany tego pola wzdłuż maksymalnego wymiaru liniowego wynikające ze skończonej prędkości rozchodzenia się fali są pomijalnie małe w porównaniu z całkowitą zmianą. System kwazistacjonarny - taki system z polem kwazistacjonarnym
Fala jest kwazistacjonarna jeżeli prąd w momencie τ jest pomijalnie mały
Warunki kwazistacjonarności
(wymóg inżynierski)
λ=1m
W polu kwazistacjonarnym można operować całkowymi wartościami np. (głównie U i i będziemy operować)
Model zjawiska w polu elektromagnetycznym. Musi on odzwierciedlać dane pole. Prąd i napięcie na elementach modelujących oznaczamy strzałkami. Napięcie kierujemy przeciwnie do prądu. CZĘŚCI SYSTEMU
Rezystor (straty energii)
element bierny - taki który przechodzi przez środek układu współrzędnych
element czynny - element stacjonarny - nie zależy od czasu, a od prądu; w każdym punkcie pracy wartość jest inna
parametr lokalny (punkt A)
Rezystor nieliniowy
Rezystywność - charakteryzuje materiał z którego wykonany jest przewodnik (np. )
Rezystancja w znaczny sposób zależy od temperatury ; α - termiczny współczynnik materiału.
Zależność rezystancji od częstotliwości
Induktor (zmiany pola magnetycznego)
L to indukcyjność będąca parametrem globalnym.
Pierwszy człon to i(0), drugi zakładamy że równy jest zero.


(…)

… U w induktorze drugim skierowane do zacisku oznaczonego.
Źródła sterowane (przedstawione na obrazkach kolejno
1 rząd:
ZNSN - źródło napięciowe sterowane napięciem
ZNSP - źródło napięciowe sterowane prądem
ZPSN - źródło prądowe sterowane napięciem
2 rząd:
ZPSP - źródło prądowe sterowane prądem
ZNSRN
WO - wzmacniacz operacyjny
System elektroniczny kwazistacjonarny --> Schemat obwodu elektrycznego
RLC(M…
