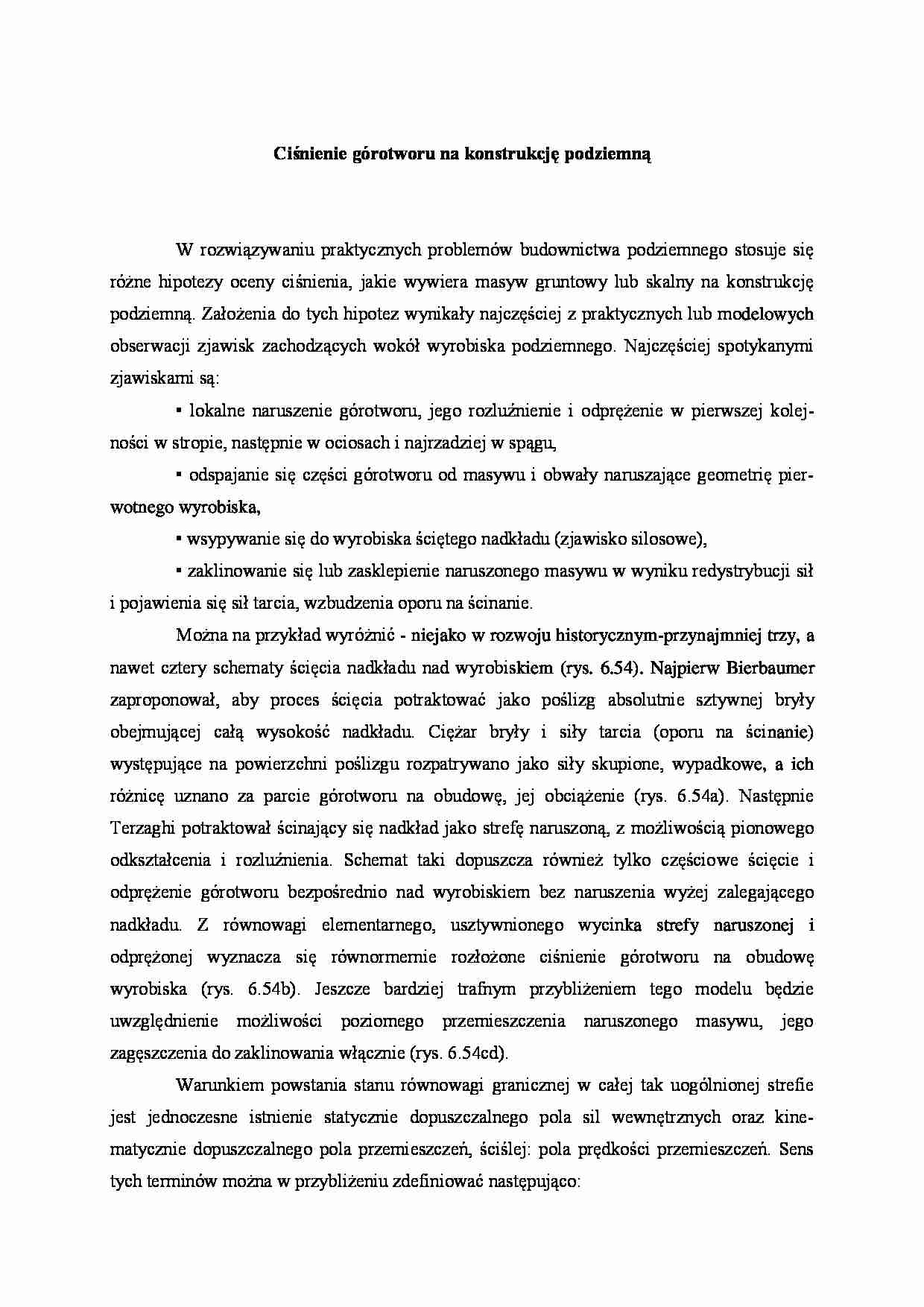

Ciśnienie górotworu na konstrukcję podziemną - strona 1 Ciśnienie górotworu na konstrukcję podziemną - strona 2 Ciśnienie górotworu na konstrukcję podziemną - strona 3

Fragment notatki:

Ciśnienie górotworu na konstrukcję podziemną
W rozwiązywaniu praktycznych problemów budownictwa podziemnego stosuje się różne hipotezy oceny ciśnienia, jakie wywiera masyw gruntowy lub skalny na konstruk­cję podziemną. Założenia do tych hipotez wynikały najczęściej z praktycznych lub mo­delowych obserwacji zjawisk zachodzących wokół wyrobiska podziemnego. Najczę­ściej spotykanymi zjawiskami są:
• lokalne naruszenie górotworu, jego rozluźnienie i odprężenie w pierwszej kolej­ności w stropie, następnie w ociosach i najrzadziej w spągu,
• odspajanie się części górotworu od masywu i obwały naruszające geometrię pier­wotnego wyrobiska,
• wsypywanie się do wyrobiska ściętego nadkładu (zjawisko silosowe),
• zaklinowanie się lub zasklepienie naruszonego masywu w wyniku redystrybucji sił i pojawienia się sił tarcia, wzbudzenia oporu na ścinanie.
Można na przykład wyróżnić - niejako w rozwoju historycznym - przynajmniej trzy, a nawet cztery schematy ścięcia nadkładu nad wyrobiskiem (rys. 6.54). Najpierw Bierbaumer zaproponował, aby proces ścięcia potraktować jako poślizg absolutnie sztyw­nej bryły obejmującej całą wysokość nadkładu. Ciężar bryły i siły tarcia (oporu na ści­nanie) występujące na powierzchni poślizgu rozpatrywano jako siły skupione, wypad­kowe, a ich różnicę uznano za parcie górotworu na obudowę, jej obciążenie (rys. 6.54a). Następnie Terzaghi potraktował ścinający się nadkład jako strefę naruszoną, z możli­wością pionowego odkształcenia i rozluźnienia. Schemat taki dopuszcza również tylko częściowe ścięcie i odprężenie górotworu bezpośrednio nad wyrobiskiem bez narusze­nia wyżej zalegającego nadkładu. Z równowagi elementarnego, usztywnionego wycin­ka strefy naruszonej i odprężonej wyznacza się równormernie rozłożone ciśnienie góro­tworu na obudowę wyrobiska (rys. 6.54b). Jeszcze bardziej trafnym przybliżeniem tego modelu będzie uwzględnienie możliwości poziomego przemieszczenia naruszonego masywu, jego zagęszczenia do zaklinowania włącznie (rys. 6.54cd).
Warunkiem powstania stanu równowagi granicznej w całej tak uogólnionej strefie jest jednoczesne istnienie statycznie dopuszczalnego pola sil wewnętrznych oraz kine­matycznie dopuszczalnego pola przemieszczeń, ściślej: pola prędkości przemieszczeń. Sens tych terminów można w przybliżeniu zdefiniować następująco:
Statycznie dopuszczalne pole iii jest takim ich rozkładem w ustroju, który
• spełnia równania równowagi wewnętrznej,
• czyni zadość statycznym warunkom brzegowym (warunki równowagi zewnętrznej),
• nie powoduje przekroczenia zależności granicznej w żadnym punkcie ustroju. Kinematycznie dopuszczalne pole przyrostów (prędkości) przemieszczeń

(…)

… pracy wykonywanej przez obciążenia zewnętrzne na prze­mieszczeniach.
Obydwa pola muszą też być związane ze sobą za pomocą zależności fizycznych, czyli prawa plastycznego płynięcia (6.122).
W odróżnieniu od tradycyjnej analizy stanu granicznego, gdy siły zewnętrzne nara­stają do momentu pojawienia się pierwszego i następnych stanów granicznych ustroju, do jego zniszczenia włącznie, w budownictwie…
… wypadkowych,
• ze sprowadzeniem zależności granicznych do związków liniowych,
• z uwzględnieniem uproszczonych, częściowych twierdzeń stanu granicznego,
