Charakterystyki dynamiczne wzmacniacza - pomiary

Nasza ocena:

3
Pobrań: 7
Wyświetleń: 854
Komentarze: 0
Notatek.pl

Pobierz ten dokument za darmo

Podgląd dokumentu
Charakterystyki dynamiczne wzmacniacza - pomiary  - strona 1 Charakterystyki dynamiczne wzmacniacza - pomiary  - strona 2 Charakterystyki dynamiczne wzmacniacza - pomiary  - strona 3

Fragment notatki:

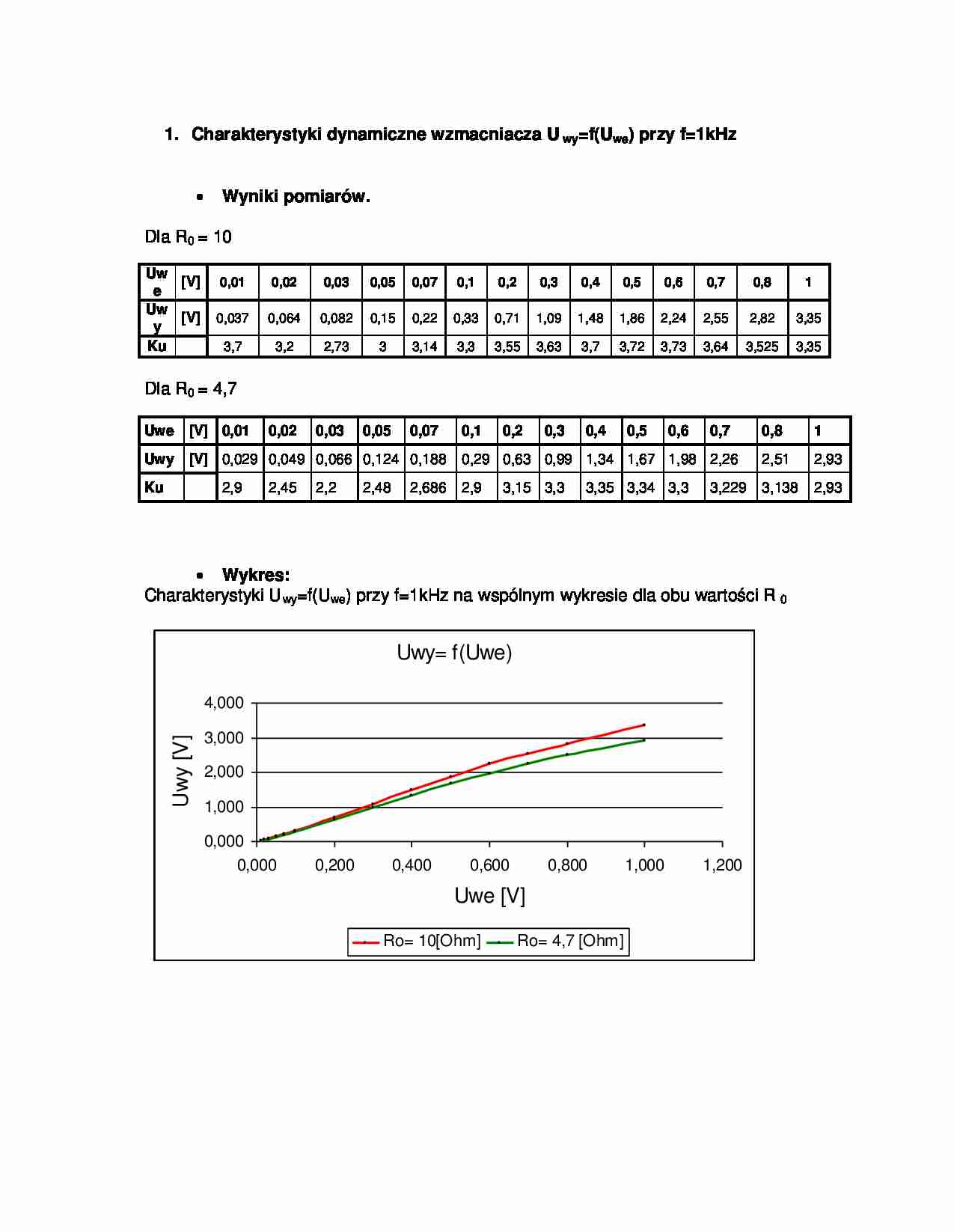

1. Charakterystyki dynamiczne wzmacniacza U wy=f(Uwe) przy f=1kHz Wyniki pomiarów. Dla R0 = 10Ω Dla R0 = 4,7Ω Wykres: Charakterystyki Uwy=f(Uwe) przy f=1kHz na wspólnym wykresie dla obu wartości R 0 Uwy= f(Uwe) 0,000 1,000 2,000 3,000 4,000 0,000 0,200 0,400 0,600 0,800 1,000 1,200 Uwe [V] U w y  [ V ] Ro= 10[Ohm] Ro= 4,7 [Ohm] Uw e [V] 0,01 0,02 0,03 0,05 0,07 0,1 0,2 0,3 0,4 0,5 0,6 0,7 0,8 1 Uw y [V] 0,037 0,064 0,082 0,15 0,22 0,33 0,71 1,09 1,48 1,86 2,24 2,55 2,82 3,35 Ku 3,7 3,2 2,73 3 3,14 3,3 3,55 3,63 3,7 3,72 3,73 3,64 3,525 3,35 Uwe [V] 0,01 0,02 0,03 0,05 0,07 0,1 0,2 0,3 0,4 0,5 0,6 0,7 0,8 1 Uwy [V] 0,029 0,049 0,066 0,124 0,188 0,29 0,63 0,99 1,34 1,67 1,98 2,26 2,51 2,93 Ku 2,9 2,45 2,2 2,48 2,686 2,9 3,15 3,3 3,35 3,34 3,3 3,229 3,138 2,93 2. Określenie wzmocnienia napięciowego k u=f(Uwe) Wykres: Charakterystyki ku=f(Uwe) 3. Charakterystyki częstotl iwościowe ( pasmo przenoszenia) U wy=f(f) przy Uwe=const. Wyniki pomiarów: Dla R0 = 10Ω Dla R0 = 4,7Ω f [Hz] 20 30 60 100 200 300 600 1k 2k 3k U w y [V] 0,033 0,073 0,226 0,497 1,061 1,38 1,59 1,66 1,71 1,701 f [Hz] 6k 10k 20k 30k 60k 100k 200k 300k 400k U w y [V] 1,667 1,69 1,7 1,68 1,66 1,57 1,55 1,11 0,72 f [Hz] 20 30 60 100 200 300 600 1k 2k 3k Uwy [V] 0,015 0,038 0,129 0,303 0,781 1,117 1,568 1,707 1,755 1,768 f [Hz] 6k 10k 20k 30k 60k 100k 200k 300k -- -- Uwy [V] 1,768 1,71 1,71 1,69 1,63 1,51 1,245 1,09 --- --- Wykres Charakterystyki Uwy=f(f) 0 0,2 0,4 0,6 0,8 1 1,2 1,4 1,6 1,8 2 10 100 1000 10000 100000 1000000 Ro=10[Ohm] Ro=4,7[Ohm] 4. Pomiar zniekształceń nieliniowych w funkcji mocy h[%]=f(P 0) Wyniki pomiarów: Dla R0 = 10Ω Uwe [V] 0,1 0,15 0,3 0,5 0,6 0,7 1 Uwy [V] 1,23 1,23 1,22 1,96 2,39 2,72 3,54 h [%] 1 1,1 1,4 1,9 2,8 5,6 14 Uz [V] 15 15 15 15 15 15 15 Iz [A] 0,03 0,04 0,08 0,1 0,13 0,16 0,23 Pz [W] 0,45 0,6 1,2 1,5 1,95 2,4 3,45 Po [W] 0,15 0,15 0,15 0,38 0,57 0,74 1,25 Dla R0 = 4,7Ω Uwe [V] 0,1 0,15 0,3 0,5 0,6 0,7 1 1,3 Uwy [V] 0,35 0,52 1,03 1,73 2,14 2,39 3,09 3,5 h [%] 0,7 1,5 2 2,2 3,2 5,4 14 18 Uz [V] 15 15 15 15 15 15 15 15 Iz [A] 0,06 0,07 0,116 0,202 0,22 0,31 0,41 0,42 Pz [W] 0,9 1,05 1,74 3,03 3,3 4,65 6,15 6,3 Po [W] 0,026

(…)

napięcie wyjściowe dając niemalże liniowy charakter
obu charakterystyk. Obie charakterystyki mają bardzo zbliżone do siebie
przebiegi. Kąt nachylenia zależny jest od wartości rezystancji, im jest ona
wyższa tym większy jest kąt.
Przy charakterystyce częstotliwościowej wzmacniacza możemy zauważyć,
że wraz ze wzrostem częstotliwości wzrasta napięcie wyjściowe, które przy
2000 Hz osiąga maksymalną w artość…
