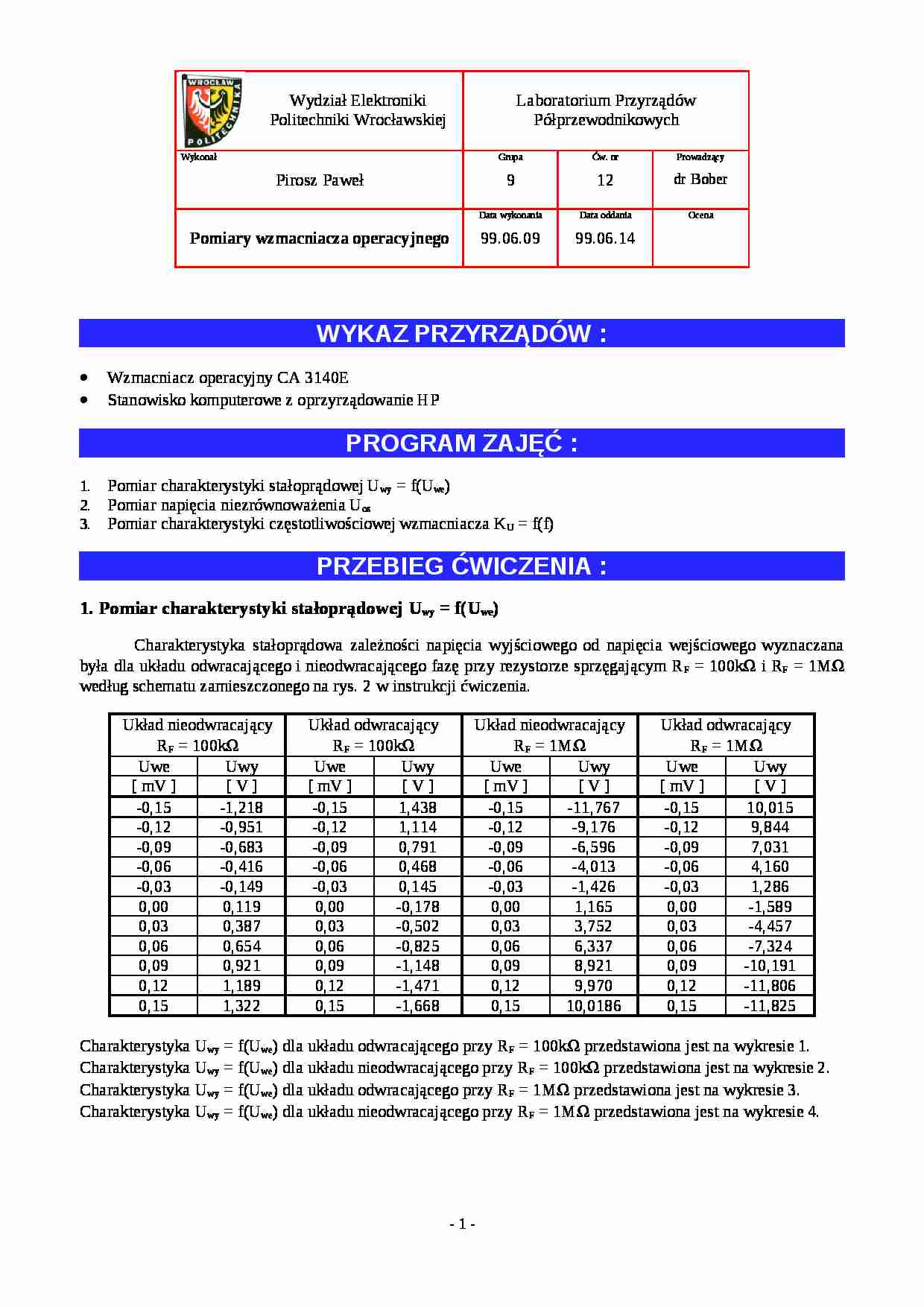

Wydział Elektroniki Politechniki Wrocławskiej
Laboratorium Przyrządów Półprzewodnikowych
Wykonał Pirosz Paweł
Grupa 9
Ćw. nr 12
Prowadzący dr Bober
Pomiary wzmacniacza operacyjnego
Data wykonania 99.06.09
Data oddania 99.06.14
Ocena WYKAZ PRZYRZĄDÓW :
Wzmacniacz operacyjny CA 3140E
Stanowisko komputerowe z oprzyrządowanie HP
PROGRAM ZAJĘĆ :
Pomiar charakterystyki stałoprądowej Uwy = f(Uwe)
Pomiar napięcia niezrównoważenia Uos Pomiar charakterystyki częstotliwościowej wzmacniacza KU = f(f)
PRZEBIEG ĆWICZENIA :
1. Pomiar charakterystyki stałoprądowej Uwy = f(Uwe)
Charakterystyka stałoprądowa zależności napięcia wyjściowego od napięcia wejściowego wyznaczana była dla układu odwracającego i nieodwracającego fazę przy rezystorze sprzęgającym RF = 100k i RF = 1M według schematu zamieszczonego na rys. 2 w instrukcji ćwiczenia.
Układ nieodwracający
RF = 100kΩ
Układ odwracający
RF = 100kΩ
Układ nieodwracający
RF = 1MΩ
Układ odwracający
RF = 1MΩ
Uwe
Uwy
Uwe
Uwy
Uwe
Uwy
Uwe
Uwy
[ mV ]
[ V ]
[ mV ]
[ V ]
[ mV ]
[ V ]
[ mV ]
[ V ]
-0,15
-1,218
-0,15
1,438
-0,15
-11,767
-0,15
10,015
-0,12
-0,951
-0,12
1,114
-0,12
-9,176
-0,12
9,844
-0,09
-0,683
-0,09
0,791
-0,09
-6,596
-0,09
7,031
-0,06
-0,416
-0,06
0,468
-0,06
-4,013
-0,06
4,160
-0,03
-0,149
-0,03
0,145
-0,03
-1,426
-0,03
1,286
0,00
0,119
0,00
-0,178
0,00

(…)

…) tym mniejsze pasmo przenoszonych częstotliwości. Uzyskane wyniki potwierdzają założenia teoretyczne, które mówią, że sprzężenie zwrotne poszerza pasmo kosztem wzmocnienia.
