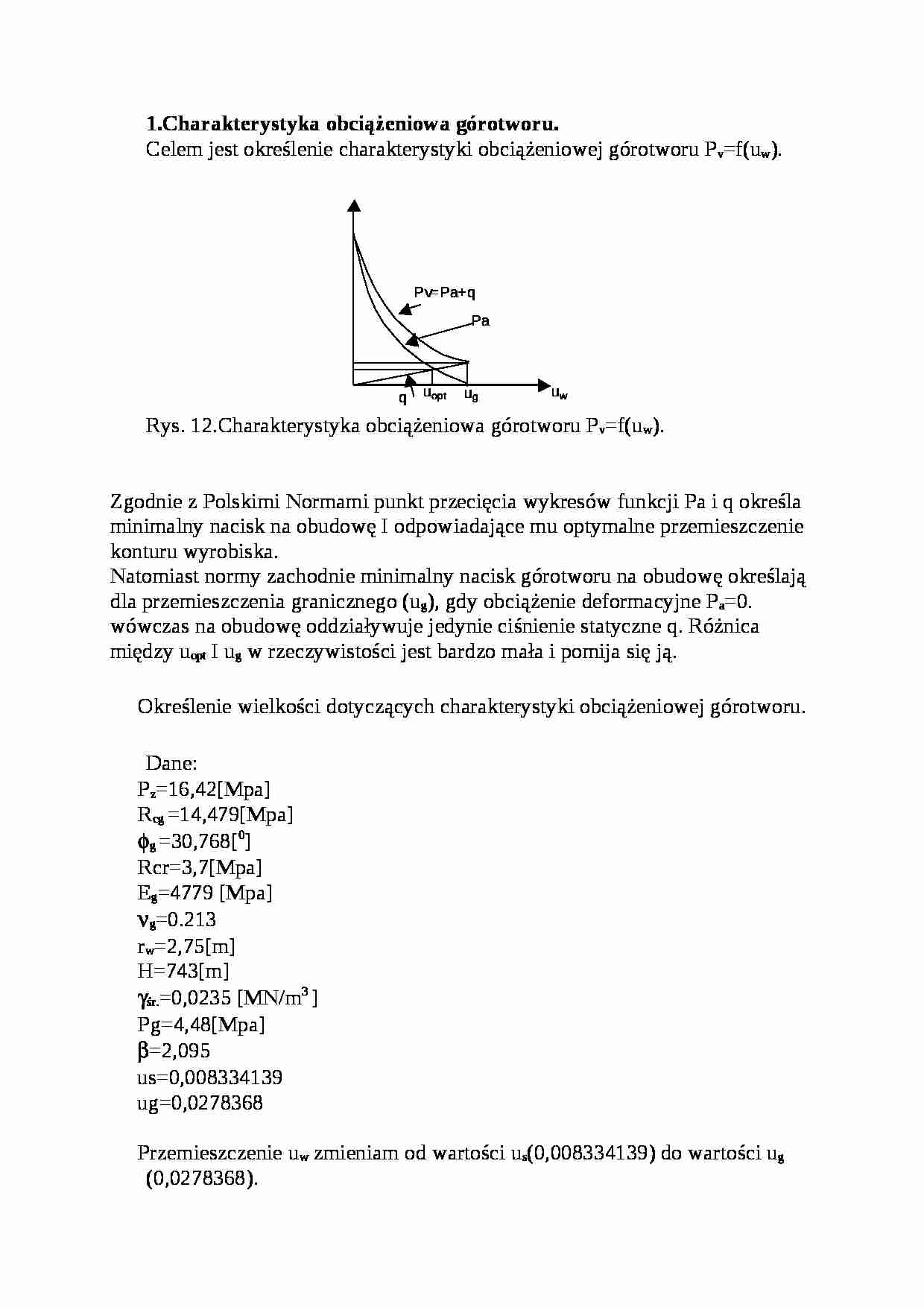

1.Charakterystyka obciążeniowa górotworu.
Celem jest określenie charakterystyki obciążeniowej górotworu Pv=f(uw).
Rys. 12.Charakterystyka obciążeniowa górotworu Pv=f(uw).
Zgodnie z Polskimi Normami punkt przecięcia wykresów funkcji Pa i q określa minimalny nacisk na obudowę I odpowiadające mu optymalne przemieszczenie konturu wyrobiska.
Natomiast normy zachodnie minimalny nacisk górotworu na obudowę określają dla przemieszczenia granicznego (ug), gdy obciążenie deformacyjne Pa=0. wówczas na obudowę oddziaływuje jedynie ciśnienie statyczne q. Różnica między uopt I ug w rzeczywistości jest bardzo mała i pomija się ją. Określenie wielkości dotyczących charakterystyki obciążeniowej górotworu.
Dane:
Pz=16,42[Mpa]
Rcg =14,479[Mpa] ၦg =30,768[0]
Rcr=3,7[Mpa] Eg=4779 [Mpa]
ၮg=0.213
rw=2,75[m]
H=743[m]
ၧśr.=0,0235 [MN/m3 ]
Pg=4,48[Mpa]
β=2,095
us=0,008334139
ug=0,0278368
Przemieszczenie uw zmieniam od wartości us(0,008334139) do wartości ug (0,0278368).
Wyznaczenie ciśnienia deformacyjnego Pa Wyznaczenie oddziaływania statycznego
Wyznaczenie zasięgu strefy plastycznej
Wyznaczenie przemieszczenia strefy plastycznej
Wyznaczenie przemieszczenia wyrobiska
Tabela16. Dane do wykonania charakterystyki obciążeniowej górotworu.
uw [m]
us [m]
q [m]
Pa [Mpa]
Pv [MPa]
0,008334
0,008334
0
3,41
3,41
0,008634
0,008334
0,001177
3,190397
3,191574
0,008934
0,008334
0,002334
2,985671
2,988006
0,009234
0,008334
0,003472
2,794366
2,797838
0,009534
0,008334
0,004592
2,615206
2,619798
0,009834
0,008334
0,005694
2,447074
2,452768
0,010134
0,008334
0,006779
2,288985
2,295764
0,010434
0,008334
0,007849
2,140067
2,147915
0,010734
0,008334
0,008903
