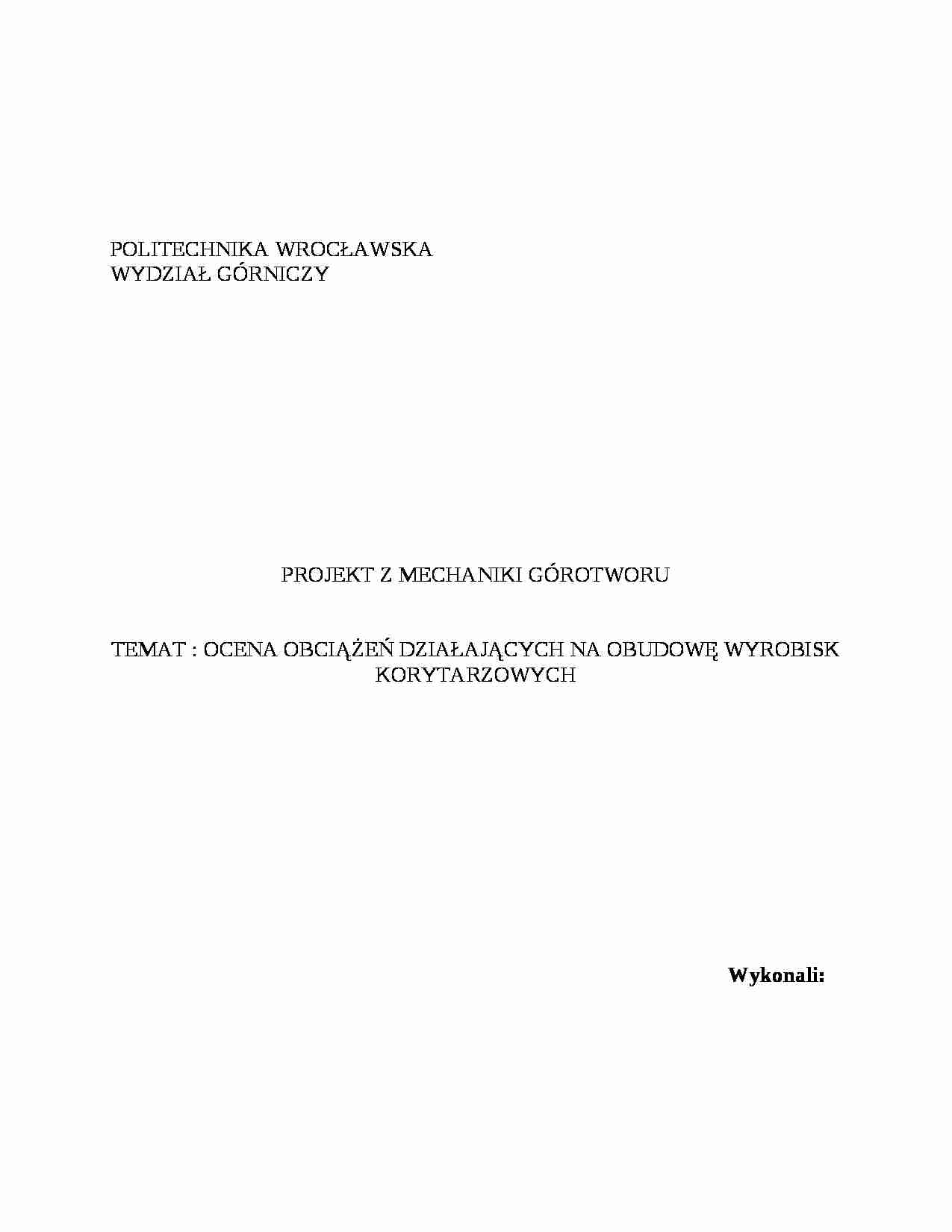

POLITECHNIKA WROCŁAWSKA
WYDZIAŁ GÓRNICZY
PROJEKT Z MECHANIKI GÓROTWORU
TEMAT : OCENA OBCIĄŻEŃ DZIAŁAJĄCYCH NA OBUDOWĘ WYROBISK KORYTARZOWYCH
Wykonali: Wprowadzenie.
1 .1 Temat projektu. Ocena obciążeń działających na obudowę szybu i wyrobisk korytarzowych.
l .2 Cel i zakres opracowania.
Cel opracowania:
- wyznaczenie obciążeń działających na obudowę szybu o średnicy 7,0 m wy-drążonego w skałach o litologii wg odwiertu geologicznego przeprowadzonego w zagłębiu dolnośląskim.
-wyznaczenie obciążeń działających na wyrobisko korytarzowe znajdujące się na głębokości 1013,7 m, sporządzenie charakterystyki obciążeniowej górotworu w funkcji przemieszczeń konturu wyrobiska oraz przeanalizowanie wpływu wytrzymałości masywu pierwotnego .
- określenie stanu przemieszczeń wokół wyrobiska.
Zakres opracowania:
- warunki geologiczno-górnicze,
- pierwotny stan naprężeń wzdłuż profilu litologicznego, - ocena obciążeń działających na obudowę szybu,
- analiza stanu naprężeń po wykonaniu wyrobiska korytarzowego,
- ustalenie modelu obliczeniowego, - analiza metod określania ciśnienia statycznego górotworu (hipotezy: Protodiakonowa, Cymbarewicza, zmodyfikowana Sałustowicza),
- określenie obciążeń metodą charakterystyk,
- określenie charakterystyki obciążeniowej górotworu w funkcji przemieszczeń konturu wyrobiska, - wytyczne dla służb geologicznych,
l .3 Oznaczenia zastosowane w projekcie.
Pz - naprężenie pionowe w górotworze nienaruszonym, Px- naprężenie poziome w górotworze nienaruszonym, Hkr - głębokość krytyczna,
Hgr - głębokość graniczna, h - wysokość wyrobiska,
b- szerokość wyrobiska,
hi- miąższość i-tej warstwy górotworu, kp - współczynnik koncentracji naprężeń w górotworze, kp1 - cząstkowy współczynnik koncentracji naprężeń w górotworze zależny od technologii wykonania włomu, kp2 - cząstkowy współczynnik koncentracji naprężeń w górotworze zależny od odległości rozważanego przekroju szybu od wlotu,
(…)
…. Płaszczyzny ścięcia pozostaną w ociosach pod kątem 45°-ϕoc/2 natomiast maksymalna strefa spękań w ociosach wynosi:
Schemat do hipotezy Sałstowicza
m - odwrotność liczby Poissona, Rr- wytrzymałość na rozciąganie, [Mpa]
b,h- szerokość i wysokość wyrobiska, [m]
ϕ- pozorny kąt tarcia wewnętrznego, [°]
Pz- naprężenie pionowe pierwotne, [Mpa]
Dla warstwy dolomitu wapnistego
ν=0,22
Rr=4,16 MPa,
Pz=24,22 MPa,
ϕ=81…
… sprężystości górotworu,
ν- współczynnik Poissona górotworu,
νsn- normowy współczynnik Poissona skały, νsr- obliczeniowy współczynnik Poissona skały,
m- liczba Poissona,
φ - kąt tarcia wewnętrznego górotworu,
φsn - normowy kąt tarcia wewnętrznego skały,
φsr - obliczeniowy kąt tarcia wewnętrznego skały,
ϕ - pozorny kąt tarcia wewnętrznego skał,
ϕo - pozorny kąt tarcia wewnętrznego skał ociosowych,
ϕs- pozorny kąt tarcia wewnętrznego skał stropowych,
γ-ciężar objętościowy skały,
c - spójność,
H- głębokość posadowienia wyrobiska,
αw - współczynnik opisujący kształt wyrobiska,
βw - współczynnik opisujący kształt wyrobiska,
r - liczba rozmakalności skały,
rlg - graniczny promień strefy plastycznej,
rl - promień strefy plastycznej,
rw - zastępczy promień wyrobiska w wyłomie,
pnn - normowe obciążenie na obudowę…
