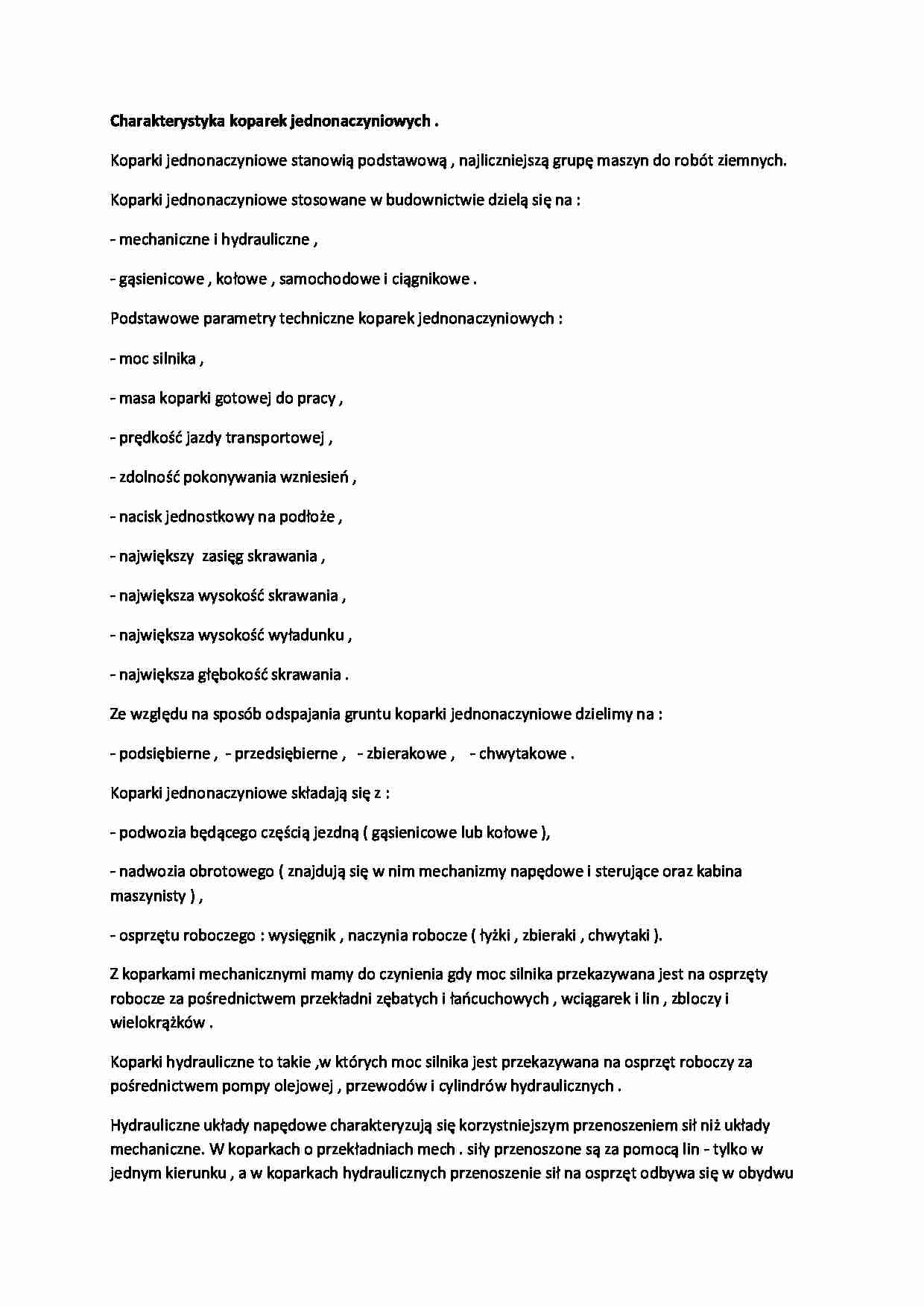

Charakterystyka koparek jednonaczyniowych .
Koparki jednonaczyniowe stanowią podstawową , najliczniejszą grupę maszyn do robót ziemnych.
Koparki jednonaczyniowe stosowane w budownictwie dzielą się na :
- mechaniczne i hydrauliczne ,
- gąsienicowe , kołowe , samochodowe i ciągnikowe .
Podstawowe parametry techniczne koparek jednonaczyniowych :
- moc silnika ,
- masa koparki gotowej do pracy ,
- prędkość jazdy transportowej ,
- zdolność pokonywania wzniesień ,
- nacisk jednostkowy na podłoże ,
- największy zasięg skrawania ,
- największa wysokość skrawania ,
- największa wysokość wyładunku ,
- największa głębokość skrawania . Ze względu na sposób odspajania gruntu koparki jednonaczyniowe dzielimy na :
- podsiębierne , - przedsiębierne , - zbierakowe , - chwytakowe .
Koparki jednonaczyniowe składają się z :
- podwozia będącego częścią jezdną ( gąsienicowe lub kołowe ),
- nadwozia obrotowego ( znajdują się w nim mechanizmy napędowe i sterujące oraz kabina maszynisty ) ,
- osprzętu roboczego : wysięgnik , naczynia robocze ( łyżki , zbieraki , chwytaki ).
Z koparkami mechanicznymi mamy do czynienia gdy moc silnika przekazywana jest na osprzęty robocze za pośrednictwem przekładni zębatych i łańcuchowych , wciągarek i lin , zbloczy i wielokrążków . Koparki hydrauliczne to takie ,w których moc silnika jest przekazywana na osprzęt roboczy za pośrednictwem pompy olejowej , przewodów i cylindrów hydraulicznych .
Hydrauliczne układy napędowe charakteryzują się korzystniejszym przenoszeniem sił niż układy mechaniczne. W koparkach o przekładniach mech . siły przenoszone są za pomocą lin - tylko w jednym kierunku , a w koparkach hydraulicznych przenoszenie sił na osprzęt odbywa się w obydwu kierunkach. Źródłem energii koparek hydraulicznych jest silnik wysokoprężny , napędzający dwie pompy olejowe . Każda pompa zasila niezależny obieg olejowy . Olej pod ciśnieniem uruchamia silnik lub jest doprowadzany do cylindrów uruchamiających osprzęty robocze . Pompy olejowe zaopatrzone są w automatyczną regulację stałej mocy . Prędkość i siła skrawania dostosowane są do danych warunków gruntowych .
Obecnie stosuje się następujące systemy sterowania : - hydrauliczny , - elektrochydrauliczny , - pneumatyczny , - dźwigniowy. System hydrauliczny : a ) zalety : - pewność działania , - małe siły maszynisty na dźwignice b ) wady : - wrażliwość na niskie temp, - skomplikowany system urządzenia .
System elektryczny tylko przy wielosilnikowym napędzie koparki , jest to bardzo dobry system
(…)
… tylko przy wielosilnikowym napędzie koparki , jest to bardzo dobry system System dźwignicowy : a ) zalety : - pewny w działaniu , - prosty w konstrukcji , łatwy w obsłudze , b) wady : - duże wysiłki fizyczne maszynisty .
Koparki na podkładzie gąsienicowym ( poj 0.25 do 2.5m2 ) najszerzej stosowana grupa maszyn do robót ziemnych . Przewiezienie ich na inny plac budowy wymaga zastosowania dodatkowego środka transportowego…
