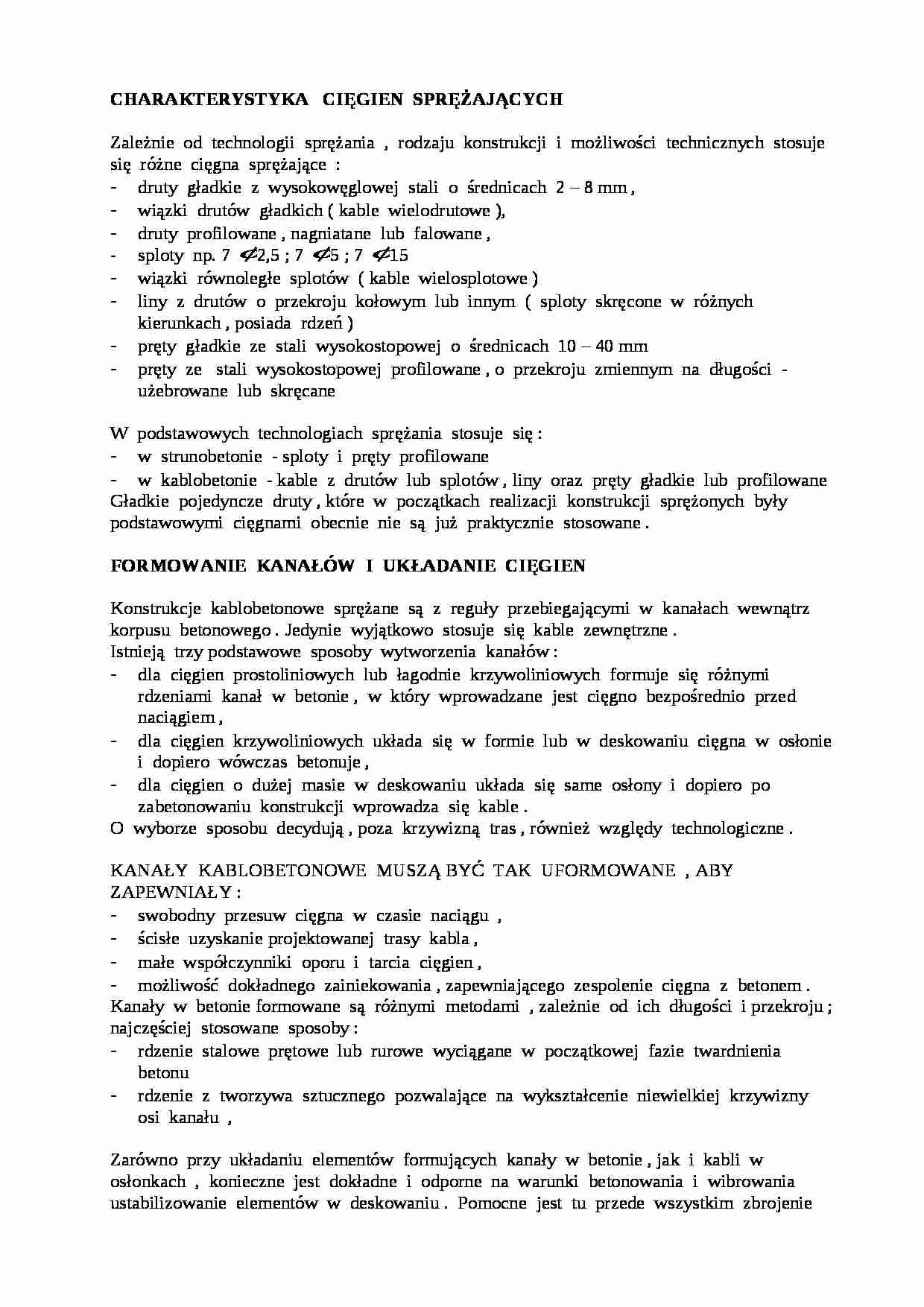

CHARAKTERYSTYKA CIĘGIEN SPRĘŻAJĄCYCH
Zależnie od technologii sprężania , rodzaju konstrukcji i możliwości technicznych stosuje się różne cięgna sprężające :
druty gładkie z wysokowęglowej stali o średnicach 2 - 8 mm ,
wiązki drutów gładkich ( kable wielodrutowe ),
druty profilowane , nagniatane lub falowane ,
sploty np. 7 2,5 ; 7 5 ; 7 15 wiązki równoległe splotów ( kable wielosplotowe )
liny z drutów o przekroju kołowym lub innym ( sploty skręcone w różnych kierunkach , posiada rdzeń )
pręty gładkie ze stali wysokostopowej o średnicach 10 - 40 mm
pręty ze stali wysokostopowej profilowane , o przekroju zmiennym na długości - użebrowane lub skręcane
W podstawowych technologiach sprężania stosuje się :
w strunobetonie - sploty i pręty profilowane w kablobetonie - kable z drutów lub splotów , liny oraz pręty gładkie lub profilowane Gładkie pojedyncze druty , które w początkach realizacji konstrukcji sprężonych były podstawowymi cięgnami obecnie nie są już praktycznie stosowane . FORMOWANIE KANAŁÓW I UKŁADANIE CIĘGIEN Konstrukcje kablobetonowe sprężane są z reguły przebiegającymi w kanałach wewnątrz korpusu betonowego . Jedynie wyjątkowo stosuje się kable zewnętrzne . Istnieją trzy podstawowe sposoby wytworzenia kanałów :
dla cięgien prostoliniowych lub łagodnie krzywoliniowych formuje się różnymi rdzeniami kanał w betonie , w który wprowadzane jest cięgno bezpośrednio przed naciągiem ,
dla cięgien krzywoliniowych układa się w formie lub w deskowaniu cięgna w osłonie i dopiero wówczas betonuje ,
dla cięgien o dużej masie w deskowaniu układa się same osłony i dopiero po zabetonowaniu konstrukcji wprowadza się kable .
O wyborze sposobu decydują , poza krzywizną tras , również względy technologiczne .
KANAŁY KABLOBETONOWE MUSZĄ BYĆ TAK UFORMOWANE , ABY ZAPEWNIAŁY :
swobodny przesuw cięgna w czasie naciągu ,
ścisłe uzyskanie projektowanej trasy kabla ,
małe współczynniki oporu i tarcia cięgien ,
możliwość dokładnego zainiekowania , zapewniającego zespolenie cięgna z betonem .
Kanały w betonie formowane są różnymi metodami , zależnie od ich długości i przekroju ; najczęściej stosowane sposoby : rdzenie stalowe prętowe lub rurowe wyciągane w początkowej fazie twardnienia betonu

(…)

… i odporne na warunki betonowania i wibrowania ustabilizowanie elementów w deskowaniu . Pomocne jest tu przede wszystkim zbrojenie konstrukcyjne - strzemiona oraz wkładki podłużne oraz specjalne podkładki z klocków betonowych lub kształtek z tworzywa sztucznego . Równe ważne jest ustabilizowanie elementów w pionie , jak i w poziomie ; nie zachowując trasy w pionie , zwiększa się opory przy naciągu…
… przy sprężaniu siłami rzędu kilkudziesięciu MN. Sploty nawijane są w sposób ciągły wokół bloków wykonanych na przyczółkach.
Zaciski plastyczne.
Mają one powszechne zastosowanie w przypadku zakotwienia biernego splotów i lin.
W tym rozwiązaniu stalowa tuleja zostaje zaciśnięta na splocie lub linie powodując plastyczne wciśnięcie stali między druty. ZAKOTWIENIA CZYNNE :
Zakotwienia stożkowe.
Zakotwienie składa…
… został przez Freyssineta i z pewnymi modyfikacjami wprowadzony w Polsce w postaci zakotwień typu ZWS-1.
Zakotwienia śrubowe.
Zakotwienie śrubowe , w których siłę sprężającą wprowadzało się przez nakręcanie śruby jest jednym z pierwszych jakie zastosowano do konstrukcji sprężonej . Gwinty nacinano na prętach , a nakrętka opierała się na płytce podkładkowej. Jednak w miarę wprowadzania coraz większych sił do konstrukcji…
