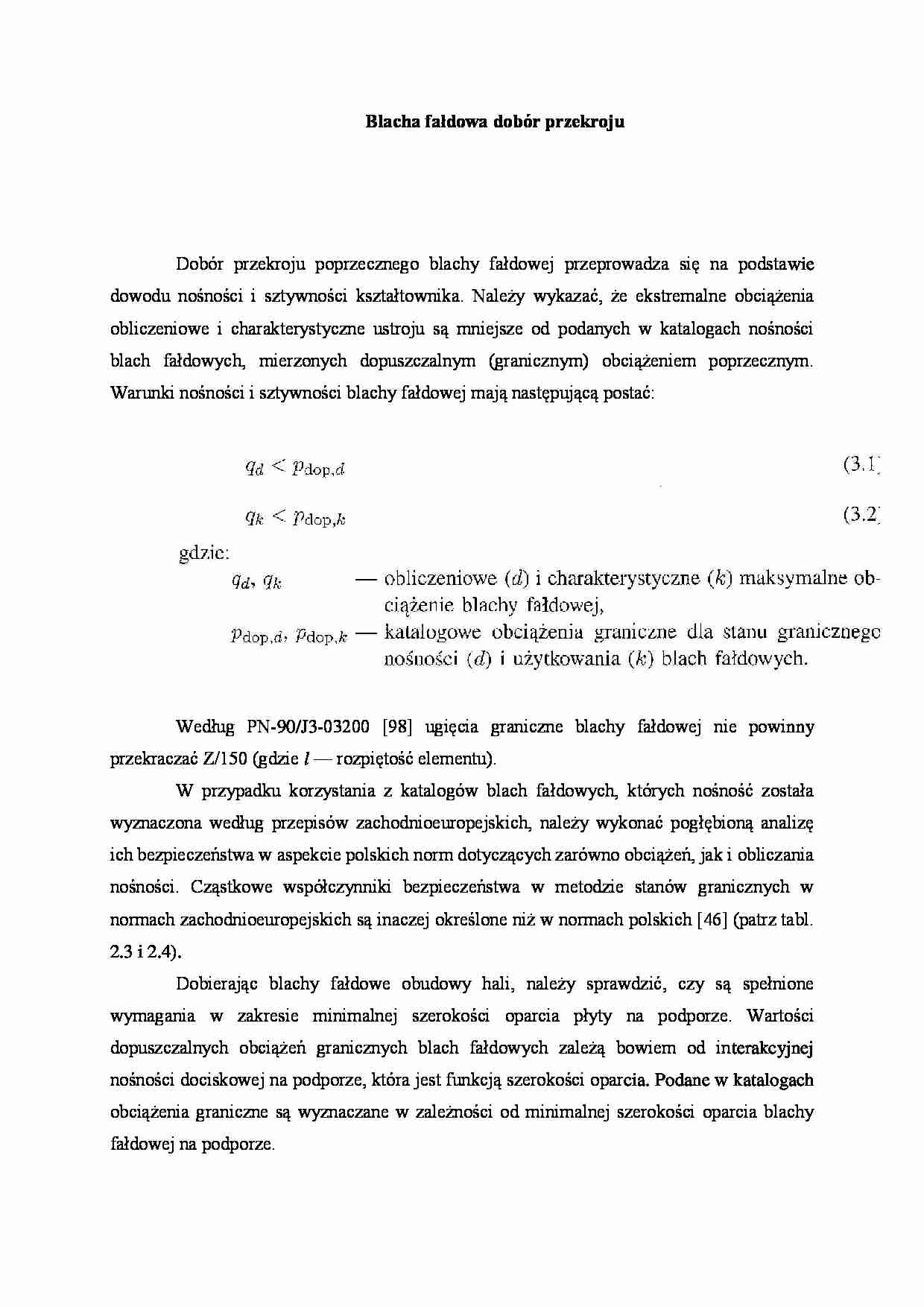

Blacha fałdowa dobór przekroju
Dobór przekroju poprzecznego blachy fałdowej przeprowadza się na podstawie dowodu nośności i sztywności kształtownika. Należy wykazać, że ekstremalne obciążenia obliczeniowe i charakterystyczne ustroju są mniejsze od podanych w katalogach nośności blach fałdowych, mierzonych dopuszczalnym (granicznym) obciążeniem poprzecznym. Warunki nośności i sztywności blachy fałdowej mają następującą postać:
Według PN-90/J3-03200 [98] ugięcia graniczne blachy fałdowej nie powinny przekraczać Z/150 (gdzie l — rozpiętość elementu).
W przypadku korzystania z katalogów blach fałdowych, których nośność została wyznaczona według przepisów zachodnioeuropejskich, należy wykonać pogłębioną analizę ich bezpieczeństwa w aspekcie polskich norm dotyczących zarówno obciążeń, jak i obliczania nośności. Cząstkowe współczynniki bezpieczeństwa w metodzie stanów granicznych w normach zachodnioeuropejskich są inaczej określone niż w normach polskich [46] (patrz tabl. 2.3 i 2.4).
Dobierając blachy fałdowe obudowy hali, należy sprawdzić, czy są spełnione wymagania w zakresie minimalnej szerokości oparcia płyty na podporze. Wartości dopuszczalnych obciążeń granicznych blach fałdowych zależą bowiem od interakcyjnej nośności dociskowej na podporze, która jest funkcją szerokości oparcia. Podane w katalogach obciążenia graniczne są wyznaczane w zależności od minimalnej szerokości oparcia blachy fałdowej na podporze.
Jeśli nie może być spełniony warunek niezbędnej szerokości oparcia ustroju na podporze, można zastosować zdwojony przekrój blachy fałdowej w strefie podporowej (rys. 3.6a) lub uciąglić jednoprzęsłowe blachy fałdowe w konstrukcję wieloprzęsłową (rys. 3.6b, c). Przez uciąglenie rozumie się zapewnienie nośności styku łączonych elementów nie mniejszej niż wytrzymałość blachy fałdowej. Wówczas, m.in. z powodu innej redystrybucji sił wewnętrznych, nośności ustrojów są zdecydowanie większe niż przed zastosowaniem proponowanych zabiegów konstrukcyjnych.
W celu zwiększenia nośności dociskowej blach fałdowych można je lokalnie wzmocnić w strefie podpór pośrednich (rys. 3.6a). Wzmacniająca blacha fałdowa 2 ma ten sam kształt przekroju poprzecznego co wzmacniana płyta /. W takiej sytuacji dodatkowy (wzmacniający) arkusz blachy fałdowej wzmacnia nie tylko strefę największych wytężeń od zginania ustroju, ale zwiększa również nośność dociskową zdwojonego przekroju podporowego. Strefę podpory pośredniej można również wzmocnić, stosując jednoprzęsłowe blachy fałdowe ze zwiększonymi zakładami poprzecznymi (rys. 3.6b). Długość wzmocnienia z każdej strony podpory pośredniej można przyjmować o « 0,12Z (gdzie
(…)
… można również wzmocnić, stosując jednoprzęsłowe blachy fałdowe ze zwiększonymi zakładami poprzecznymi (rys. 3.6b). Długość wzmocnienia z każdej strony podpory pośredniej można przyjmować o « 0,12Z (gdzie l — rozpiętość przęsła).
O doborze kształtownika jednoprzęsłowych blach, dla najczęściej występujących ich obciążeń i rozpiętości, decyduje kryterium ugięcia. W takiej sytuacji nośność ustroju…
…. Uzyskuje się w ten sposób zwiększoną nośność ustroju w wyniku jego uciąglenia (rys. 3.6b, c, d), a także zdwojony przekrój podporowy o większej nośności na docisk w strefie podpór pośrednich.
Taki zabieg konstrukcyjny można również przeprowadzić, gdy na części osłony budowli występuje zwiększone obciążenie (np. worki śnieżne, wiatrowe obciążenie krawędziowe). Są to lokalnie większe obciążenia połaci…
