SKŁAD GRUPY:

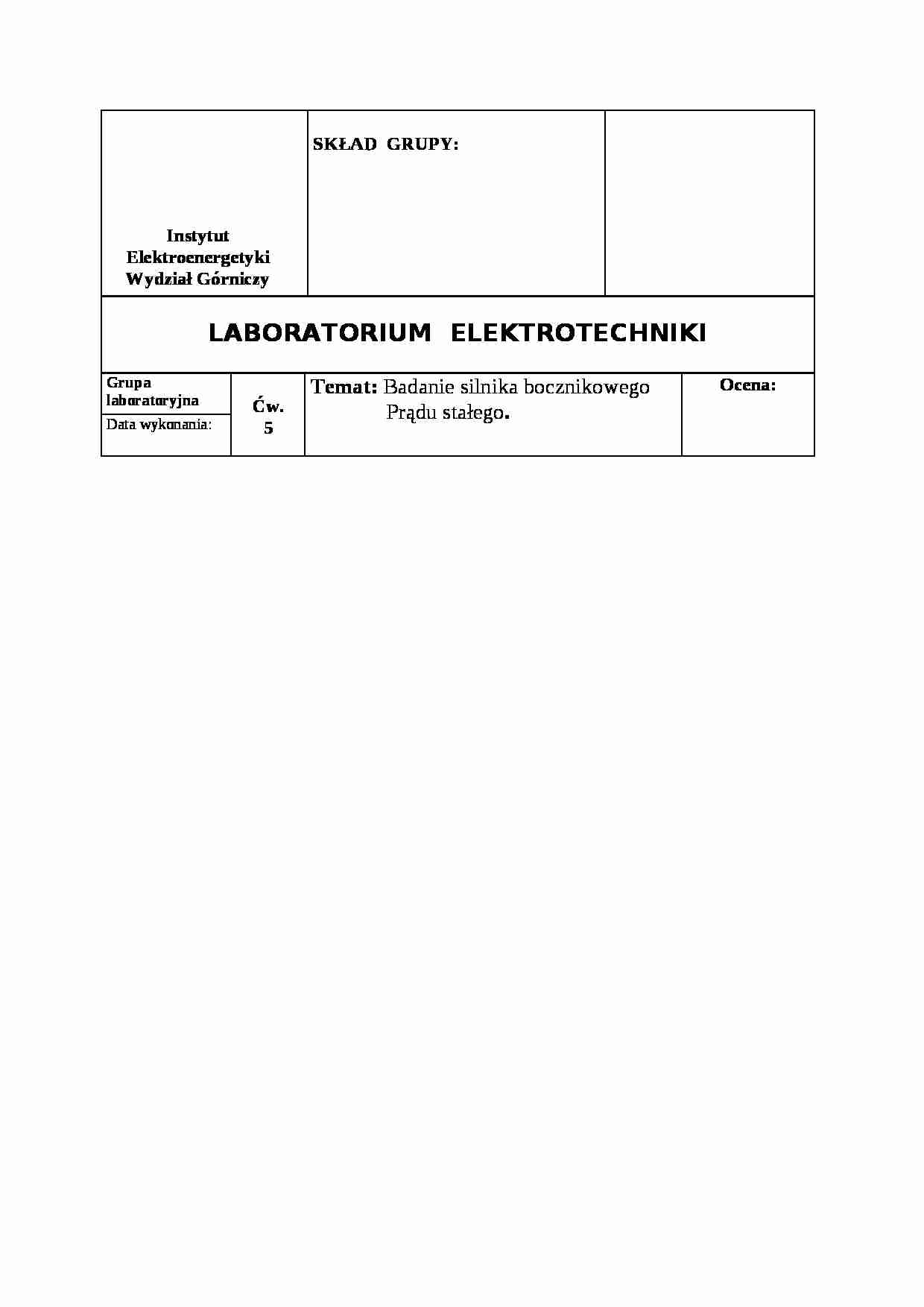

LABORATORIUM ELEKTROTECHNIKI
Grupa laboratoryjna Ćw.
5
Temat: Badanie silnika bocznikowego Prądu stałego.
Ocena:
Data wykonania:
Cel ćwiczenia.
Podstawowym celem ćwiczenia jest poznanie właściwości ruchowych silnika bocznikowego prądu stałego ze szczególnym uwzględnieniem rozruchu i regulacji prędkości obrotowej.
Na podstawie pomiarów wyznacza się podstawowe charakterystyki silnika umożliwiające ocenę jego możliwości eksploatacyjnych.
II. Schemat połączeń.
Tabele pomiarowe.
1. Wyznaczanie charakterystyki mechanicznej M.= f ( n )
Lp.
Liczba
Us
It
Im
Up
Ip
n
Ps
Pp
ηs
M
żarówek
V
A
A
V
A
Obr/min
W
W
-
Nm
1
1
220
0,56
0,29
160
0,15
1452
187
24,6
36,3
0,447
2
2
220
0,71
0,27
160
0,31
1405
216
48,8
47,6
0,698
3
3
220
0,93
0,25
160
0,47
1350
260
75,2
53,8
0,989
4
4
220
1,12
0,25
160
0,61
1280
301
97,6
56,9
... zobacz całą notatkę
