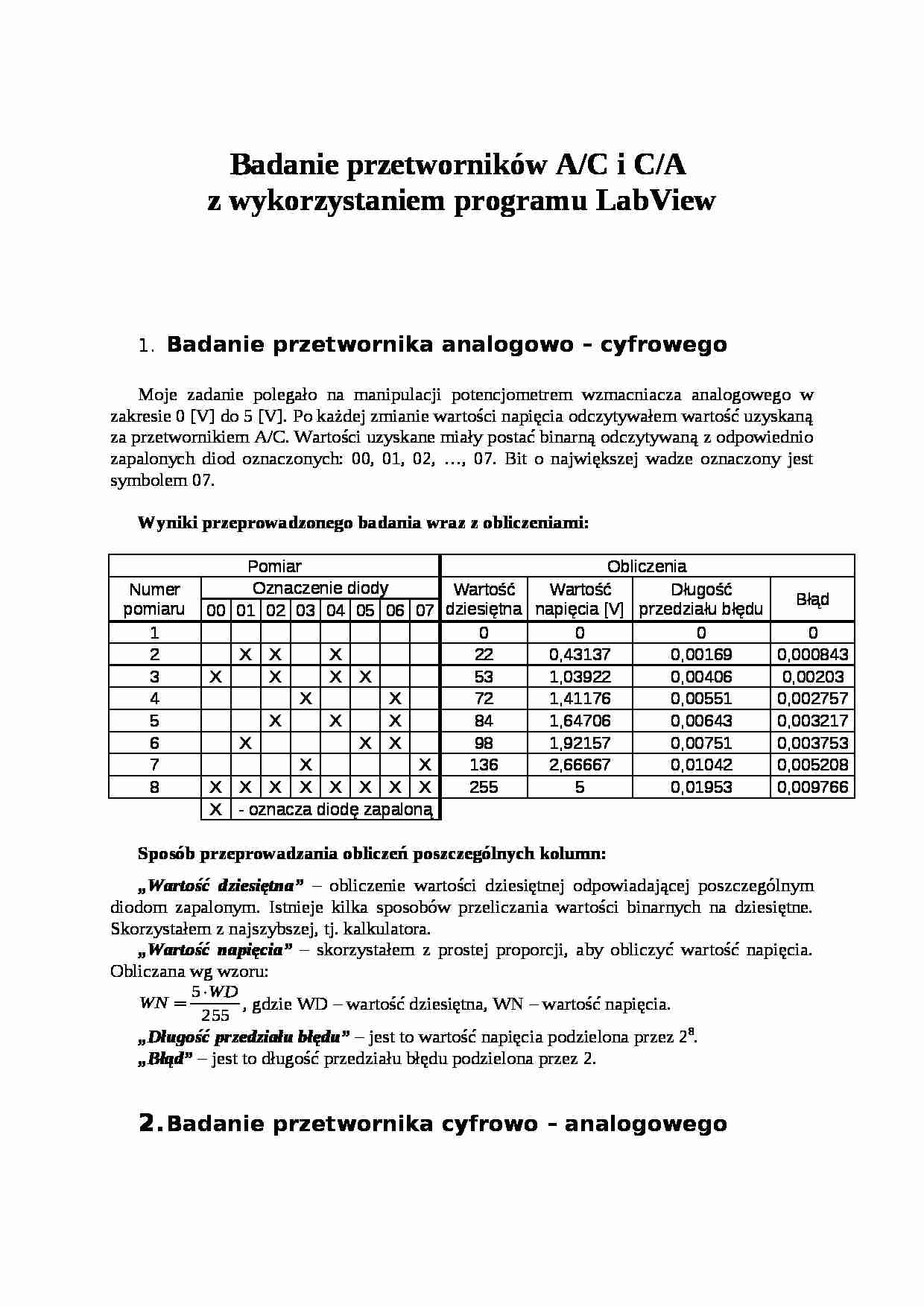

Badanie przetworników A/C i C/A z wykorzystaniem programu LabView Badanie przetwornika analogowo - cyfrowego Moje zadanie polegało na manipulacji potencjometrem wzmacniacza analogowego w zakresie 0 [V] do 5 [V]. Po każdej zmianie wartości napięcia odczytywałem wartość uzyskaną za przetwornikiem A/C. Wartości uzyskane miały postać binarną odczytywaną z odpowiednio zapalonych diod oznaczonych: 00, 01, 02, …, 07. Bit o największej wadze oznaczony jest symbolem 07. Wyniki przeprowadzonego badania wraz z obliczeniami : Pomiar Obliczenia Numer pomiaru Oznaczenie diody Wartość dziesiętna Wartość napięcia [V] Długość przedziału błędu Błąd 00 01 02 03 04 05 06 07 1 0 0 0 0 2 X X X 22 0,43137 0,00169 0,000843 3 X X X X 53 1,03922 0,00406 0,00203 4 X X 72 1,41176 0,00551 0,002757 5 X X X 84 1,64706 0,00643 0,003217 6 X X X 98 1,92157 0,00751 0,003753 7 X X 136 2,66667 0,01042 0,005208 8 X X X X X X X X 255 5 0,01953 0,009766 X - oznacza diodę zapaloną Sposób przeprowadzania obliczeń poszczególnych kolumn:
(…)
…
Istota błędu przetwarzania A/C i C/A
Rys. 1. Porównanie sygnału analogowego (ciągłego) i cyfrowego (łamanego). Sygnał cyfrowy jest sygnałem o wartościach zmieniających się skokowo. Oznacza to, że nie da się osiągnąć każdej wartości przekazywanej przez sygnał analogowy. Zobrazowałem tą sytuację na rysunku Rys. 1. Błąd przy przetwarzaniu A/C i C/A można świadomie zmniejszać bądź zwiększać wedle potrzeb regulując próbkowanie przetwornika. Na laboratorium miałem do dyspozycji przetworniki 8-bitowe. Przetwarzanie A/C
Przetwarzanie analogowo - cyfrowe badałem za pomocą przetwornika 8-bitowego, którego wartości wyjścia przedstawione były za pomocą zapalających się diod. Sygnał analogowy, zmieniany za pomocą potencjometru przetwornik A/C zmieniał na cyfrowy. Błąd przetwornika przyjmuje wartość ~0,01 dla 5 [V…
