Fragment notatki:

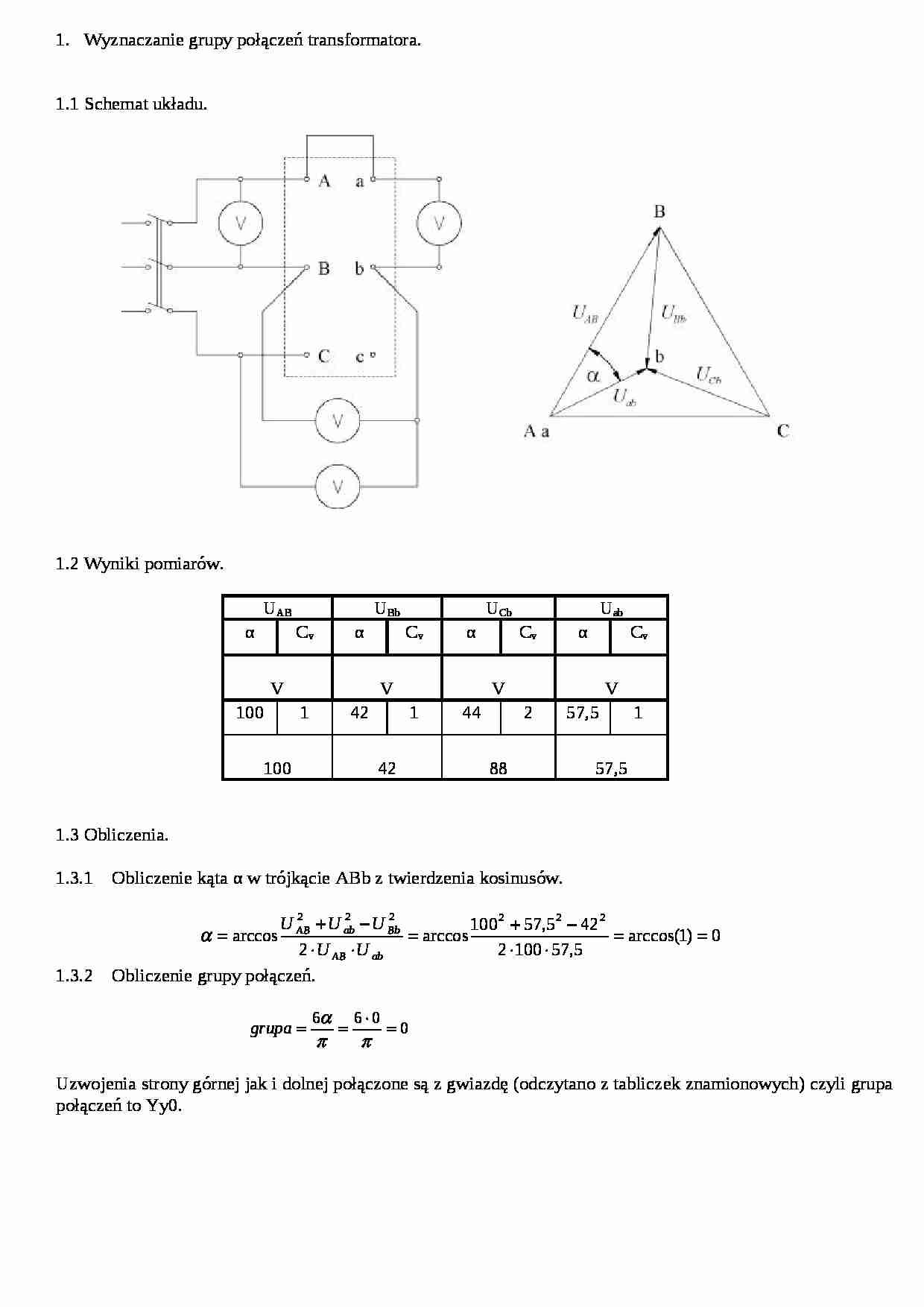

Wyznaczanie grupy połączeń transformatora.
Schemat układu.
Wyniki pomiarów.
UAB UBb UCb Uab α
Cv α
Cv α
Cv α
Cv V
V
V
V
100
1
42
1
44
2
57,5
1
100
42
88
57,5
Obliczenia.
Obliczenie kąta α w trójkącie ABb z twierdzenia kosinusów.
Obliczenie grupy połączeń.
Uzwojenia strony górnej jak i dolnej połączone są z gwiazdę (odczytano z tabliczek znamionowych) czyli grupa połączeń to Yy0.
Pomiar przekładni transformatorów.
Schemat układu do pomiaru przekładni.
Tabela wyników.
Lp
T1
T1
T2
T2
UAB UBC UCA Uab Ubc Uca α
Cv α
Cv α
Cv α
Cv α
Cv α
Cv V
V
V
V
V
V
100
4
100
4
100,5
4
115
2
115
2
115,5
2
400
400
402
230
230
231
100
4
100
4
100
4
115
2
115


(…)


Wykres Rozkładu obciążeń współpracujących transformatorów, U1 = UN.
5.0 Wnioski.
Transformator jest to urządzenie elektryczne służące do przenoszenia energii elektrycznej prądu przemiennego drogą indukcji z jednego obwodu elektrycznego do drugiego, z zachowaniem pierwotnej częstotliwości. Współpracą transformatorów trójfazowych nazywa się taka praca podczas której strony pierwotne zasilane…
… różnicy miedzy przekładniami.
Obliczenie błędu woltomierza.
Pomiar napięcia stanu zwarcia transformatorów i współczynnika mocy cosφ.
Schemat układu.
Tabela wyników.
LP
UAB UBC UCA IA IB IC Uz śr Iz śr Pz cosφ
UWAGI
V
V
V
A
A
A
V
A
W
T1
21,2
20,9
21,1
3,50
3,55
3,54
21,06
3,53
120,4
0,935
T2
22,0
21,6
21,8
3,67
3,63
3,62
21,8
3,62
126,3
0,934
Przykłady obliczeń.
Obliczenie wartości średniej napięcia zwarcia.
Obliczenie wartości średniej napięcia zwarcia wyrażonej w procentach.
UN Obliczenie wartości średniej prądu zwarciowego.
Obliczenie wartości współczynnika mocy.
Obliczenie różnicy procentowej napięć stanu zawrcia
Próba obciążenia transformatorów.
schemat układu.
Tabela wyników.
Lp
NAPIĘCIA
TRANSFORMATOR 1
TRANSFORMATOR 2
OBCIĄŻENIE
UWAGI
U1 U2 Ia Ib Ic I2I Ia Ib Ic I2II Ia Ib Ic Iobc BEZ
OBCIĄ…
... zobacz całą notatkę
