Badania akustyczne
W badaniach akustycznych wykorzystuje się zjawiska towarzyszące wzbudzaniu i rozchodzeniu się drgań mechanicznych w badanych materiałach.
Metody ultradźwiękowe
Badania ultradźwiękowe opierają się na zjawisku odbicia i przenikania fal na granicy dwóch ośrodków (rys. 9.).

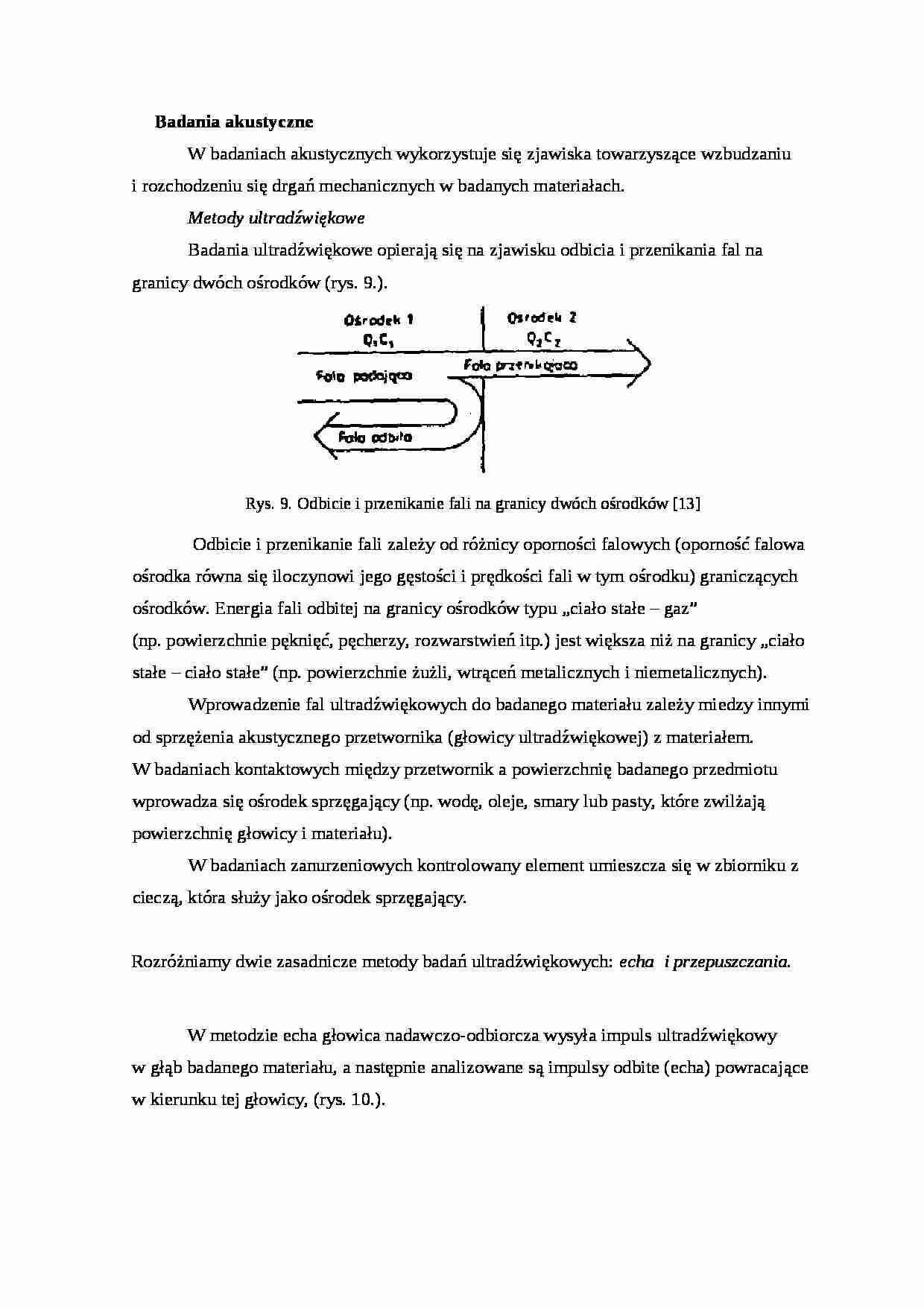

Rys. 9. Odbicie i przenikanie fali na granicy dwóch ośrodków [13]
Odbicie i przenikanie fali zależy od różnicy oporności falowych (oporność falowa ośrodka równa się iloczynowi jego gęstości i prędkości fali w tym ośrodku) graniczących ośrodków. Energia fali odbitej na granicy ośrodków typu „ciało stałe - gaz” (np. powierzchnie pęknięć, pęcherzy, rozwarstwień itp.) jest większa niż na granicy „ciało stałe - ciało stałe” (np. powierzchnie żużli, wtrąceń metalicznych i niemetalicznych).
Wprowadzenie fal ultradźwiękowych do badanego materiału zależy miedzy innymi od sprzężenia akustycznego przetwornika (głowicy ultradźwiękowej) z materiałem. W badaniach kontaktowych między przetwornik a powierzchnię badanego przedmiotu wprowadza się ośrodek sprzęgający (np. wodę, oleje, smary lub pasty, które zwilżają powierzchnię głowicy i materiału). W badaniach zanurzeniowych kontrolowany element umieszcza się w zbiorniku z cieczą, która służy jako ośrodek sprzęgający.
Rozróżniamy dwie zasadnicze metody badań ultradźwiękowych: echa i przepuszczania.
W metodzie echa głowica nadawczo-odbiorcza wysyła impuls ultradźwiękowy w głąb badanego materiału, a następnie analizowane są impulsy odbite (echa) powracające w kierunku tej głowicy, (rys. 10.).

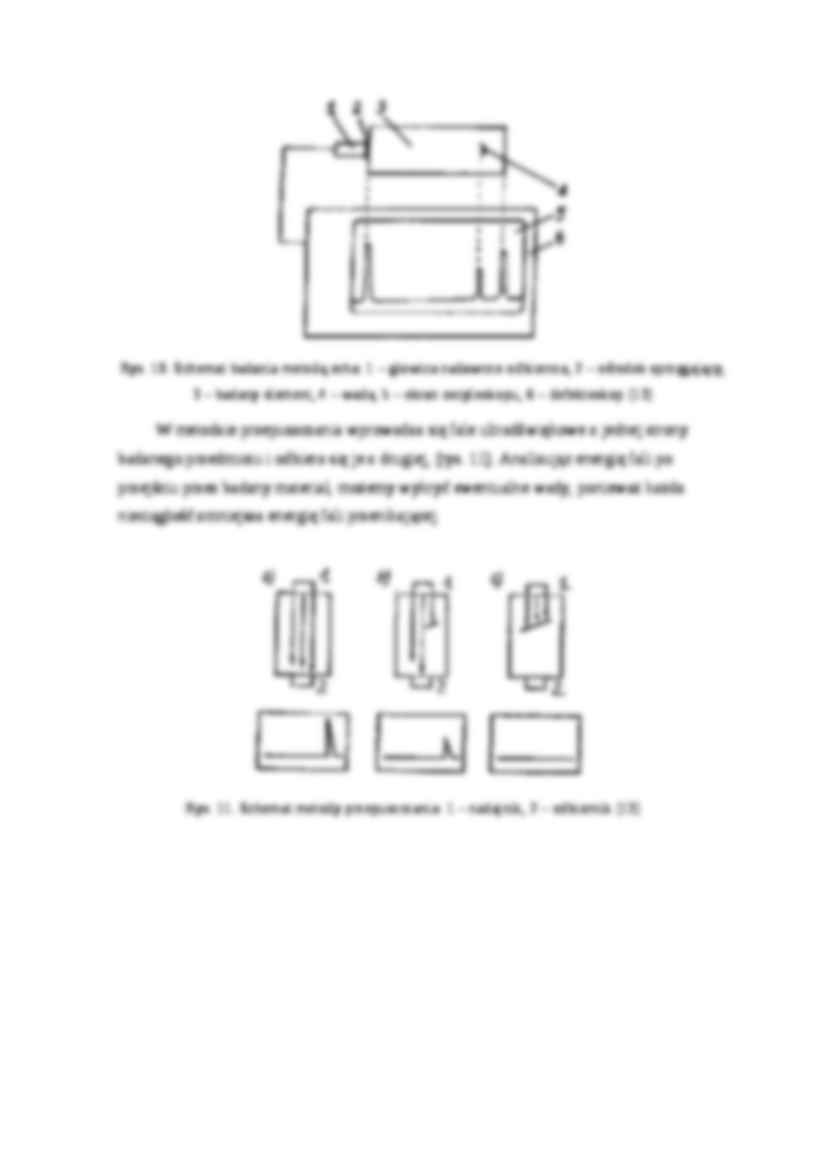

Rys. 10. Schemat badania metodą echa: 1 - głowica nadawczo-odbiorcza, 2 - ośrodek sprzęgający, 3 - badany element, 4 - wada, 5 - ekran oscyloskopu, 6 - defektoskop [13]
W metodzie przepuszczania wprowadza się fale ultradźwiękowe z jednej strony badanego przedmiotu i odbiera się je z drugiej, (rys. 11). Analizując energię fali po przejściu przez badany materiał, możemy wykryć ewentualne wady, ponieważ każda nieciągłość zmniejsza energię fali przenikającej.
Rys. 11. Schemat metody przepuszczania: 1 - nadajnik, 2 - odbiornik [13]
