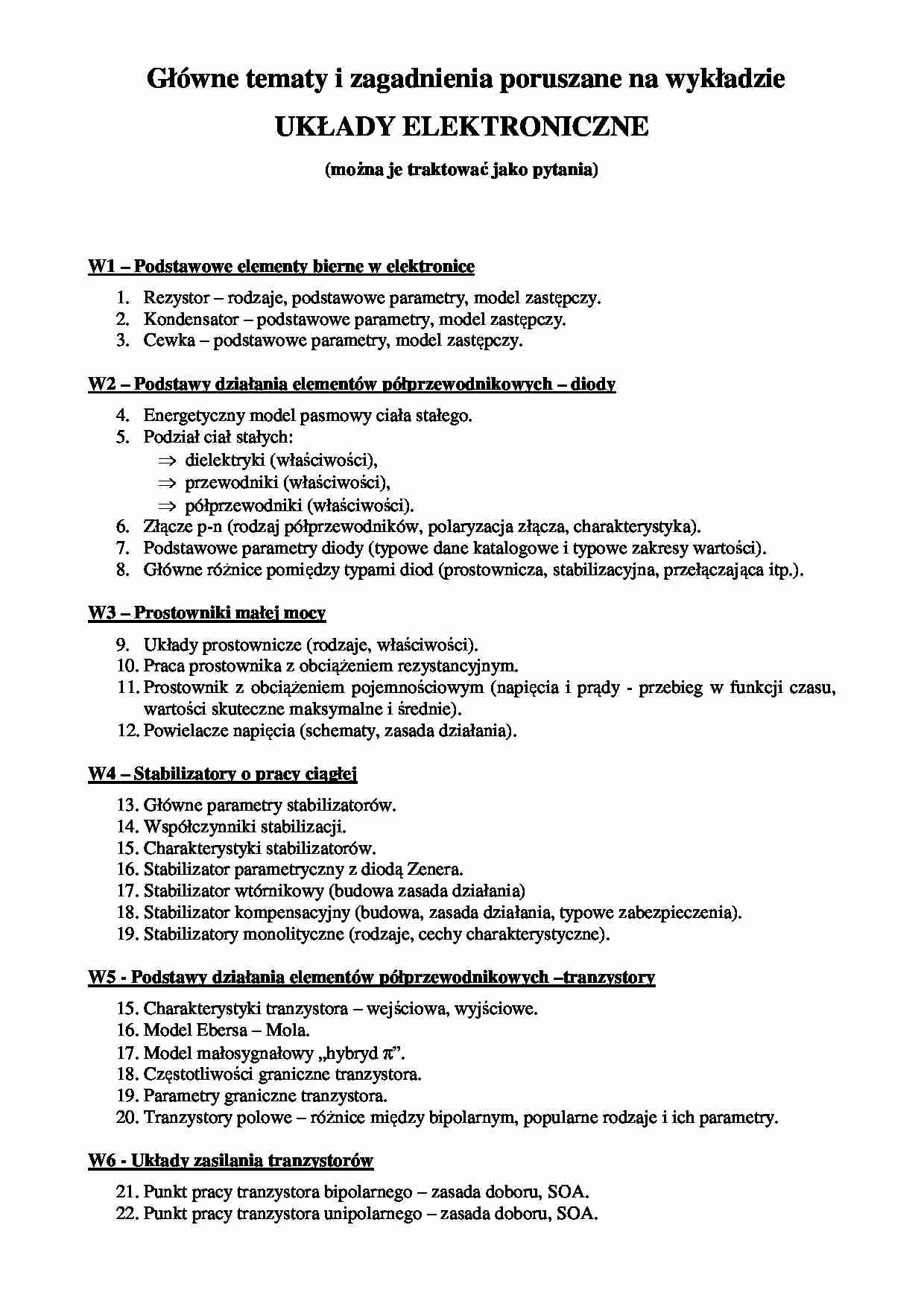

Główne tematy i zagadnienia poruszane na wykładzie
UKŁADY ELEKTRONICZNE
(można je traktować jako pytania)
W1 – Podstawowe elementy bierne w elektronice
1. Rezystor – rodzaje, podstawowe parametry, model zastępczy.
2. Kondensator – podstawowe parametry, model zastępczy.
3. Cewka – podstawowe parametry, model zastępczy.
W2 – Podstawy działania elementów półprzewodnikowych – diody
4. Energetyczny model pasmowy ciała stałego.
5. Podział ciał stałych:
⇒ dielektryki (właściwości),
⇒ przewodniki (właściwości),
⇒ półprzewodniki (właściwości).
6. Złącze p-n (rodzaj półprzewodników, polaryzacja złącza, charakterystyka).
7. Podstawowe parametry diody (typowe dane katalogowe i typowe zakresy wartości).
8. Główne różnice pomiędzy typami diod (prostownicza, stabilizacyjna, przełączająca itp.).
W3 – Prostowniki małej mocy
9. Układy prostownicze (rodzaje, właściwości).
10. Praca prostownika z obciążeniem rezystancyjnym.
11. Prostownik z obciążeniem pojemnościowym (napięcia i prądy - przebieg w funkcji czasu,
wartości skuteczne maksymalne i średnie).
12. Powielacze napięcia (schematy, zasada działania).
W4 – Stabilizatory o pracy ciągłej
13. Główne parametry stabilizatorów.
14. Współczynniki stabilizacji.
15. Charakterystyki stabilizatorów.
16. Stabilizator parametryczny z diodą Zenera.
17. Stabilizator wtórnikowy (budowa zasada działania)
18. Stabilizator kompensacyjny (budowa, zasada działania, typowe zabezpieczenia).
19. Stabilizatory monolityczne (rodzaje, cechy charakterystyczne).
W5 - Podstawy działania elementów półprzewodnikowych –tranzystory
15. Charakterystyki tranzystora – wejściowa, wyjściowe.
16. Model Ebersa – Mola.
17. Model małosygnałowy „hybryd π”.
18. Częstotliwości graniczne tranzystora.
19. Parametry graniczne tranzystora.
20. Tranzystory polowe – różnice między bipolarnym, popularne rodzaje i ich parametry.
W6 - Układy zasilania tranzystorów
21. Punkt pracy tranzystora bipolarnego – zasada doboru, SOA.
22. Punkt pracy tranzystora unipolarnego – zasada doboru, SOA.
23. Statyczna i dynamiczna prosta pracy – wyznaczanie równań prostych, położenie prostych na
charakterystykach tranzystora.
24. Stabilność punktu pracy tranzystora – wpływ zmian temperatury, współczynniki stabilizacji.
25. Układ ze stałym prądem bazy – właściwości, równania opisujące układ.
26. Układ ze stałym prądem emitera – właściwości, równania opisujące układ.
27. Układ ze sprzężeniem kolektorowym – właściwości, równania opisujące układ, zasada
działania sprzężenia.
28. Układ potencjometryczny ze sprzężeniem emiterowym – właściwości, równania opisujące
układ, zasada działania sprzężenia.
29. Układ zasilania tranzystora unipolarnego z dwoma źródłami zasilania – równania opisujące,
właściwości.
30. Układ zasilania tranzystora unipolarnego z automatyczną polaryzacją bramki – równania
opisujące, właściwości.
31. Układ zasilania tranzystora unipolarnego – potencjometryczny – równania opisujące,
właściwości.
W7 - Podstawowe konfiguracje wzmacniaczy tranzystorowych
32. Klasyfikacja
(…)
….
31. Układ zasilania tranzystora unipolarnego – potencjometryczny – równania opisujące,
właściwości.
W7 - Podstawowe konfiguracje wzmacniaczy tranzystorowych
32. Klasyfikacja wzmacniaczy.
33. Charakterystyka amplitudowa wzmacniacza (wpływ parametrów wzmacniacza na jej
kształt).
34. Częstotliwości średnie – parametry robocze konfiguracji WE,
35. Porównanie parametrów roboczych wzmacniaczy…
….
42. Wzmacniacz różnicowy – liniowość charakterystyki
43. Wzmacniacz różnicowy – zastosowanie źródeł prądowych.
W9 – Wzmacniacze operacyjne
44. Podstawowe parametry i charakterystyki WO.
45. Model idealnego WO.
46. Szybkość zmian napięcia wyjściowego WO.
47. Rodzaje WO.
W10 – Wzmacniacz operacyjny – zastosowanie liniowe i nieliniowe
48. Wzmacniacz odwracający. Masa pozorna.
49. Wzmacniacz…
… (I/U) i napięcie-prąd (U/I) zbudowane w oparciu o WO.
58. Podstawowe układy logarytmujące z diodą półprzewodnikową i tranzystorem.
59. Układy wykładnicze.
60. Ograniczniki napięcia.
61. Precyzyjny prostownik dwupołówkowy.
W11 – Filtry aktywne czasu ciągłego i dyskretnego
62. Filtry aktywne: rodzaje i parametry.
63. Rodzaje charakterystyk częstotliwościowych filtrów aktywnych. Współczynnik tłumienia.
64. Filtr…
... zobacz całą notatkę
