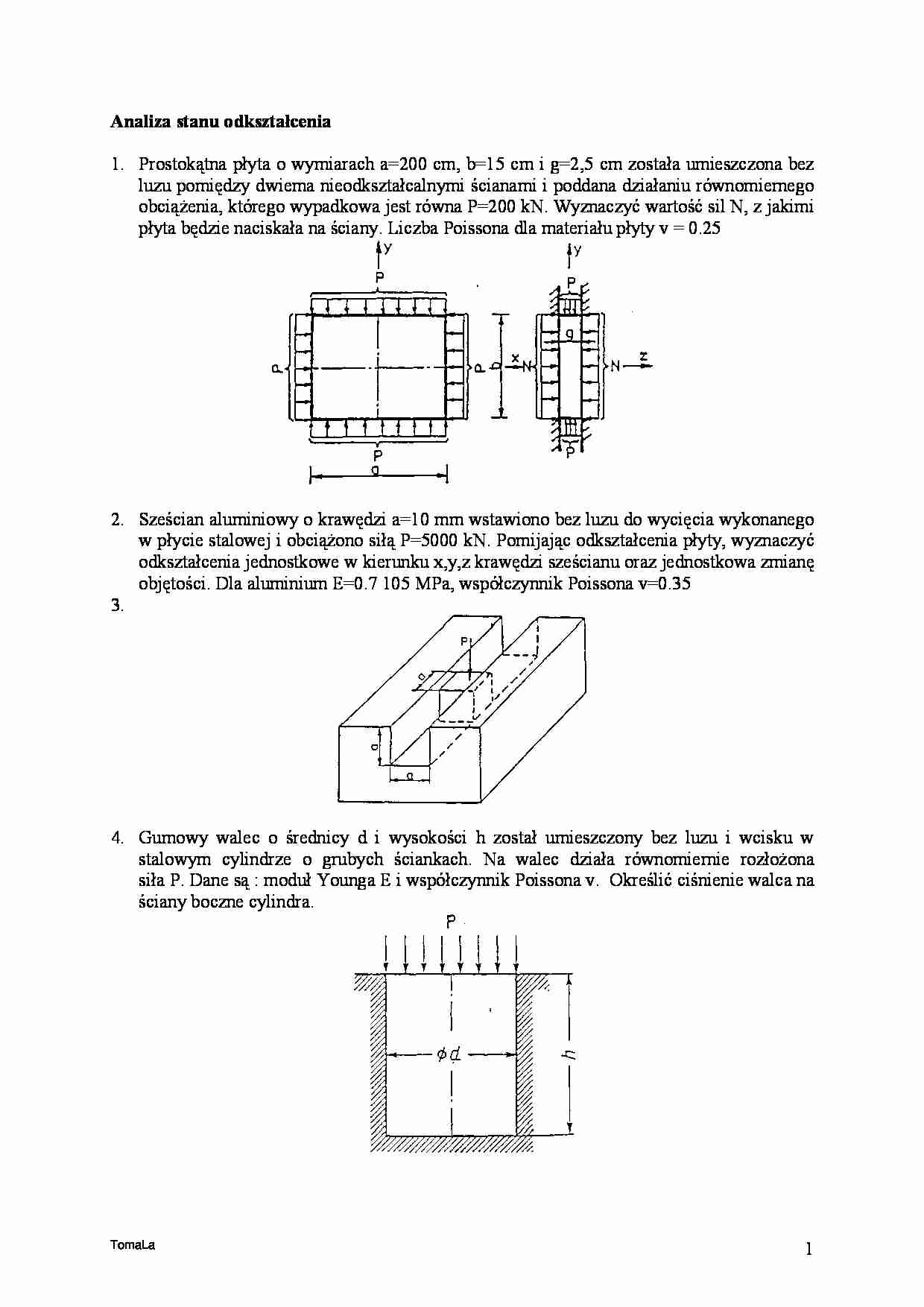

 Analiza stanu odkształcenia - strona 1

Fragment notatki:

Analiza stanu odkształcenia
1. Prostokątna płyta o wymiarach a=200 cm, b=15 cm i g=2,5 cm została umieszczona bez
luzu pomiędzy dwiema nieodkształcalnymi ścianami i poddana działaniu równomiernego
obciążenia, którego wypadkowa jest równa P=200 kN. Wyznaczyć wartość sil N, z jakimi
płyta będzie naciskała na ściany. Liczba Poissona dla materiału płyty v = 0.25
2. Sześcian aluminiowy o krawędzi a=10 mm wstawiono bez luzu do wycięcia wykonanego
w płycie stalowej i obciążono siłą P=5000 kN. Pomijając odkształcenia płyty, wyznaczyć
odkształcenia jednostkowe w kierunku x,y,z krawędzi sześcianu oraz jednostkowa zmianę
objętości. Dla aluminium E=0.7 105 MPa, współczynnik Poissona v=0.35
3.
4. Gumowy walec o średnicy d i wysokości h został umieszczony bez luzu i wcisku w
stalowym cylindrze o grubych ściankach. Na walec działa równomiernie rozłożona
siła P. Dane są : moduł Younga E i współczynnik Poissona v. Określić ciśnienie walca na
ściany boczne cylindra.
TomaLa
1
