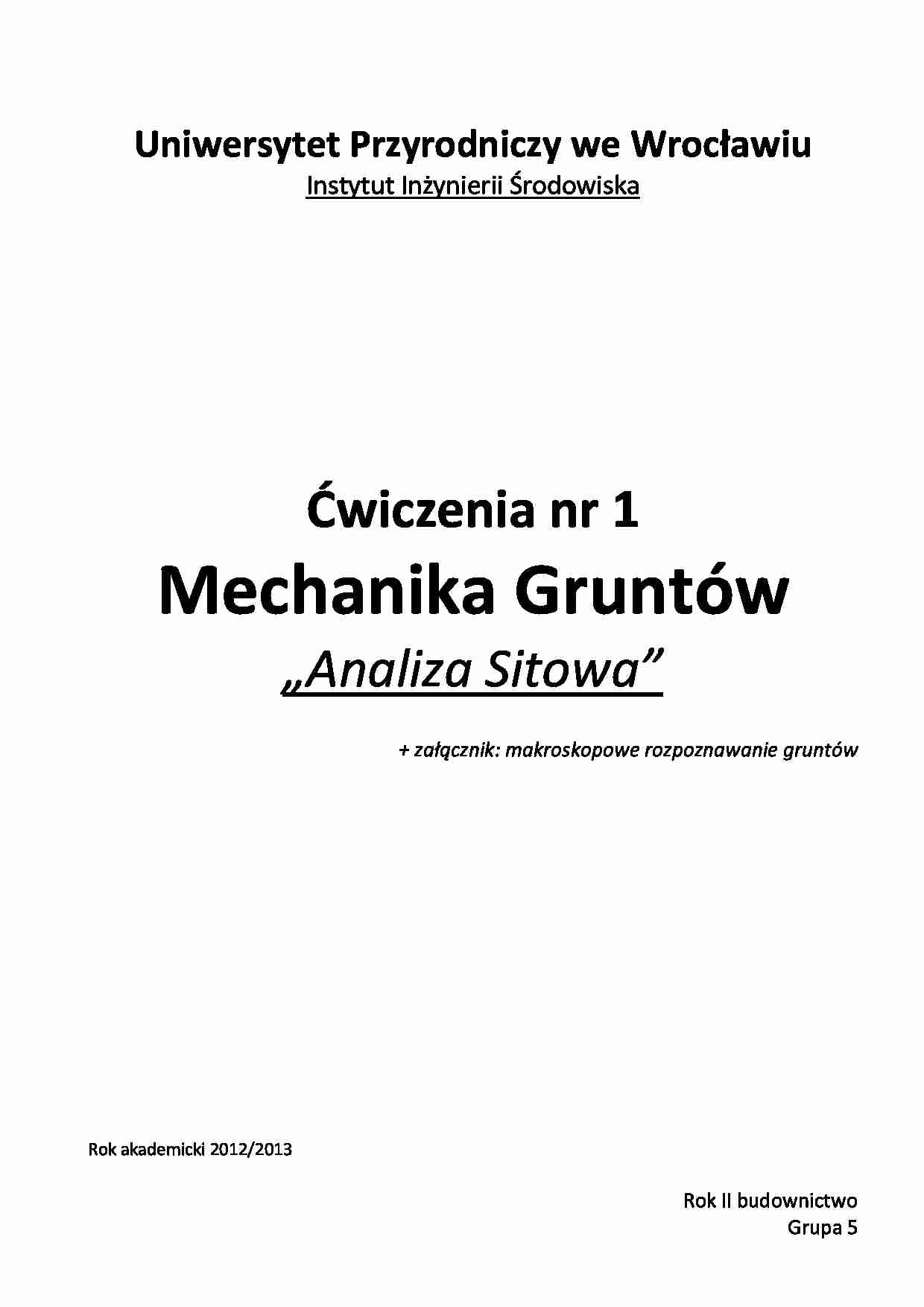

Uniwersytet Przyrodniczy we Wrocławiu
Instytut Inżynierii Środowiska
Ćwiczenia nr 1
Mechanika Gruntów
„Analiza Sitowa”
+ załącznik: makroskopowe rozpoznawanie gruntów
Rok akademicki 2012/2013
Rok II budownictwo
Grupa 5
ANALIZA SITOWA
Metoda badawcza polegająca na rozdziale materiału (gruntu, mieszanki mineralnej) na frakcje
zawierające ziarna o różnej wielkości, poprzez przesiewanie przez zestaw sit (o coraz mniejszych
oczkach). Po zważeniu poszczególnych klas ziarnowych określa się ile procent materiału pozostało na
każdym sicie w stosunku do całości materiału.
Frakcja
[mm]
Pozostałość
na sitach
mi
[g]
Pozostałość
na sitach
(mi/m)100%
[%]
Sumaryczna
zawartość
procentowa
[%]
0
4 oraz C=1-4
Piaski, gdy U6 oraz C=1-4
Wskaźnik różnoziarnistości:
Wskaźnik krzywizny uziarnienia:
Makroskopowe rozpoznawanie gruntów
Grunty niespoiste:
Próbka nr 1:

Niezagęszczony

Kolor szaro-grafitowy

Lekko wilgotny

Stan luźny
ŻWIR
Próbka nr 4:

Pylasty

Zagęszczony

Kolor ceglasty

Suchy

Stan luźny
PIASEK PYLASTY
Grunty spoiste:
Próbka nr 207:

Kruszy się podczas próby wałeczkowania; pęka podłużnie

Można uformować kuleczkę, lecz nie można jej wałeczkować

Lekko wilgotny

Kolor ciemno szary

Wyczuwa się pojedyncze drobne ziarna piasku
PYŁ PIASZCZYSTY
Próbka nr 109:

Daje się wałeczkowa (po szóstym razie pęka w przekroju; poprzecznie)

Początkowo bez połysku (przed wałeczkowaniem)

Średnio wilgotny

Kolor rdzawo-brązowy

Ziarna piasku nie wyczuwa się
GLINA PYLASTA ZWIĘZŁA
PLASTYCZNA (ponieważ dała się wałeczkować sześć razy)
